一种并联电路故障检测电路的制作方法

本实用新型涉及故障控制保护及故障识别电路，特别涉及一种简便实现多路故障硬件并联及实现故障快速定位的电路。

背景技术：

在工业控制领域，较复杂的大中型设备在运行时需要检测多种故障并进行实时保护。

而常用的检测和保护手段是通过硬件电路输出故障信号送入控制系统的数字量保护输入端口，进行软件处理后执行相应保护动作。而随着设备和系统的复杂性提升，需要监控和保护的故障类型和数量大大提升。而每单个故障需要对应一个独立的控制系统数字量输入点，这样会带来大量的数字量输入点的需求，而随之会带来中控系统成本的很大提升。而在复杂系统和设备中，大量的故障是相似乃至相同或需要执行同样的保护策略的。

技术实现要素：

本实用新型所要解决的技术问题是实现一种造价很低、能简便实现的电路可以将大量的相似乃至相同或需要，执行同样的保护策略的故障信号进行合并的检测电路。

为了实现上述目的，本实用新型采用的技术方案为：一种并联电路故障检测电路，检测电路设有多条相互并联的检测线路，每条所述检测线路均由串联的二极管和发光二极管构成，所述检测线路的输入端均连接待测线路用于获取故障信号，所述检测线路的输出端均连接稳压管v1的负极，所述稳压管v1的正极连接三极管q1基极，所述三极管q1的集电极经电阻r2和电阻r1连接稳压管v1的负极，所述三极管q1的射极接地。

所述三极管q1的集电极同时作为并联故障信号输出端。

所述电阻r2和电阻r1之间作为vcc接入端。

所述电阻r1为回路限流电阻，所述电阻r2为三极管q1的集电极电阻。

所述故障信号处于待测线路正常时为高电位，异常待测线路为低电位。

本实用新型的优点在于：

1、可以将复杂系统中大量同类型故障汇总成单一故障，节约控制系统数字量输入点；

2、发生故障时可以快速定位具体故障；

3、电路简单、成本低，使用灵活。

附图说明

下面对本实用新型说明书中每幅附图表达的内容作简要说明：

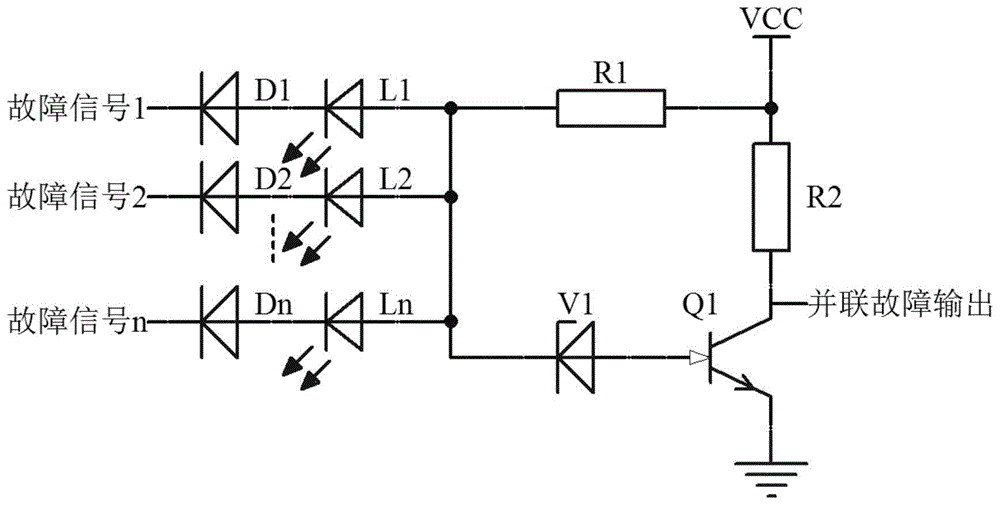

图1为并联电路故障检测电路原理图。

具体实施方式

下面对照附图，通过对实施例的描述，本实用新型的具体实施方式如所涉及的各构件的形状、构造、各部分之间的相互位置及连接关系、各部分的作用及工作原理、制造工艺及操作使用方法等，作进一步详细的说明，以帮助本领域技术人员对本实用新型的发明构思、技术方案有更完整、准确和深入的理解。

并联电路故障检测电路可输入多路并联故障信号，故障信号正常为高电位，故障为低电位。通过多路并联快速二极管实现故障多路并联，通过三极管集电极输出并联后的单一故障信号。如图1所示，多只二极管d1、d2......dn其正极并联，各二极管负极分别接入低电平有效的各路故障信号；l1、l2......ln为普通发光二极管，其正极全部并联，用来指示对应故障；三极管q1的集电极为并联后单一故障的输出端，其工作于饱和导通区；电阻r1为回路限流电阻，同时为三极管q1的基极电阻，电阻r1一端串接电源vcc；电阻r2为三极管q1的集电极电阻；稳压管v1为三极管饱和导通提供基极电流及在故障时使三极管q1截止。

当系统正常工作时，各故障信号均为高电平，三极管q1在r1、r2和v1的偏置下处于饱和导通状态，并联故障输出端为低电平，发送正常信号至控制系统；当系统中出现某一故障时，该故障信号n变为低电平，此时该故障信号所接二极管dn和发光二极管ln在vcc串联电阻r1的作用下迅速导通，ln亮起，指示该故障。而同时所有发光二极管正极处的电位由高电位变为低电位，v1截止，进而使q1处于截止状态，并联故障输出端由低电位变为高电位，向控制系统送出故障信号。而当多路故障均出现时，该电路对应回路的l均会同步发光，可以快速准确的指示所对应的故障。

本实用新型电路所使用的器件均为常用电子器件，价格低廉，且电路形式灵活，可以在一定的范围内实现任意路故障信号的并联整合。这样可以很大的降低对于控制系统的数字量电位需求，同时快速、明确的指示出对应的故障。

上面结合附图对本发明进行了示例性描述，显然本实用新型具体实现并不受上述方式的限制，只要采用了本发明的方法构思和技术方案进行的各种非实质性的改进，或未经改进将本发明的构思和技术方案直接应用于其它场合的，均在本实用新型的保护范围之内。

技术特征：

1.一种并联电路故障检测电路，其特征在于：检测电路设有多条相互并联的检测线路，每条所述检测线路均由串联的二极管和发光二极管构成，所述检测线路的输入端均连接待测线路用于获取故障信号，所述检测线路的输出端均连接稳压管v1的负极，所述稳压管v1的正极连接三极管q1基极，所述三极管q1的集电极经电阻r2和电阻r1连接稳压管v1的负极，所述三极管q1的射极接地。

2.根据权利要求1所述的并联电路故障检测电路，其特征在于：所述三极管q1的集电极同时作为并联故障信号输出端。

3.根据权利要求2所述的并联电路故障检测电路，其特征在于：所述电阻r2和电阻r1之间作为vcc接入端。

4.根据权利要求1、2或3所述的并联电路故障检测电路，其特征在于：所述电阻r1为回路限流电阻，所述电阻r2为三极管q1的集电极电阻。

5.根据权利要求4所述的并联电路故障检测电路，其特征在于：所述故障信号处于待测线路正常时为高电位，异常待测线路为低电位。

技术总结
本实用新型揭示了一种并联电路故障检测电路，检测电路设有多条相互并联的检测线路，每条所述检测线路均由串联的二极管和发光二极管构成，所述检测线路的输入端均连接待测线路用于获取故障信，所述检测线路的输出端均连接稳压管V1的负极，所述稳压管V1的正极连接三极管Q1基极，所述三极管Q1的集电极经电阻R2和电阻R1连接稳压管V1的负极。并联电路故障检测电路造价很低、能简便实现的电路可以将大量的相似乃至相同或需要执行同样的保护策略的故障信号进行合并，以减少对于控制系统的输入点需求，同时还能快速、精确定位故障类型。

技术研发人员：边成登;吴海林;杜文韬;蒲育勤;杨志;万其福;刘文
受保护的技术使用者：芜湖国睿兆伏电子有限公司
技术研发日：2020.07.03
技术公布日：2021.03.30
