一种设有可共用电极大臂的功率模块的制作方法
专利名称:一种设有可共用电极大臂的功率模块的制作方法
【专利摘要】本实用新型公开了一种设有可共用电极大臂的功率模块，包括DBC、输出电极和多个电源电极，所述电源电极包括引出部、主体部、连接部和焊脚，引出部与主体部相连，主体部通过连接部与焊脚相连，焊脚连接在DBC上；每个所述电源电极的连接部包括与主体部相连的大臂，大臂的一侧或两侧连接小臂，小臂与焊脚相连。本实用新型通过在电源电极的主体部与焊脚之间设置大臂，由大臂连接小臂和焊脚，通过分别调节每个大臂的宽度能够均衡各并联回路的电阻以及杂散电感，提高了模块的动态均流性能；并且两个相邻的小臂共用一个大臂，便于生产、加工。
【专利说明】
一种设有可共用电极大臂的功率模块
技术领域
[0001]本实用新型涉及电力电子领域，具体涉及一种设有可共用电极大臂的功率模块。
【背景技术】
[0002]功率模块是功率电力电子器件如MOS管(金属氧化物半导体)、IGBT(绝缘栅型场效应晶体管)、FRD(快恢复二极管)按一定的功能组合封装成的电力开关模块，其主要用于电动汽车、光伏发电、风力发电、工业变频等各种场合下的功率转换。
[0003]现有的功率模块中各个DBC(Direct Bonding Copper，绝缘覆铜基板)电源连节点到电极引出部的距离不同，以一种三电平功率模块为例，如图1所示，是一种现有的功率模块，包括DBC1、输出电极2、中间电极3、正电极4和负电极5，其中，六个DBCl中每个DBCI上的焊脚焊接处即电源连接点到该DBC所连接的电极引出部6的距离不全相同，从而导致DBC电源连接点到电极引出部6之间的杂散电感和电阻存在差异，进一步影响功率模块各并联功率开关芯片的动态均流性能。
【实用新型内容】
[0004]实用新型目的:针对上述问题，本实用新型旨在提供一种减小电阻差异和杂散电感的设有可共用大臂的功率模块。
[0005]技术方案:一种设有可共用电极大臂的功率模块，包括DBC、输出电极和多个电源电极，所述电源电极包括引出部、主体部、连接部和焊脚，引出部与主体部相连，主体部通过连接部与焊脚相连，焊脚连接在DBC上;每个所述电源电极的连接部包括与主体部相连的大臂，大臂的一侧或两侧连接小臂，小臂与焊脚相连。
[0006]进一步的，所述多个电源电极为正电极、负电极和中间电极。
[0007]进一步的，所述多个电源电极为正电极和负电极。
[0008]进一步的，所述主体部、大臂、小臂以及焊脚均为一体，所述主体部垂直于DBC，主体部的底部连接有多个平行于DBC的大臂，每个大臂的宽度不全相同。
[0009]进一步的，所述大臂的一侧延伸出小臂，小臂的宽度小于大臂，小臂的宽度与焊脚的宽度相同。
[0010]进一步的，当中间电极的焊脚与正电极的焊脚连接同一DBC时，该中间电极的焊脚所连接的大臂与该正电极的焊脚所连接的大臂在平行于DBC方向上层叠设置；当中间电极的焊脚与负电极的焊脚连接同一 DBC时，该中间电极的焊脚所连接的大臂与该负电极所连接的大臂在平行于DBC方向上层叠设置。
[0011]进一步的，所述DBC为六个，分别为一字排布的第一下半桥DBC、第二下半桥DBC、第三下半桥DBC、第一上半桥DBC、第二上半桥DBC和第三上半桥DBC。
[0012]进一步的，所述中间电极主体部底部分别连接有第一大臂、第二大臂、第三大臂和第四大臂;第一大臂连接有第一单独小臂，第一单独小臂与第一下半桥DBC相连;第二大臂连接有第一共用小臂组，第一共用小臂组包括第一小臂和第二小臂，第一小臂与第二下半桥DBC相连，第二小臂与第三下半桥DBC相连;第三大臂连接有第二共用小臂组，第二共用小臂组包括第三小臂和第四小臂，第三小臂与第一上半桥DBC相连，第四小臂与第二上半桥DBC相连，第四大臂连接有第二单独小臂，第二单独小臂与第三上半桥DBC相连。
[0013]进一步的，所述正电极的主体部连接有两个大臂，其中一个大臂连接有共用小臂组，另一个大臂连接有单独小臂；共用小臂组包括两个小臂，其中一个小臂与第一上半桥DBC相连，另一个小臂与第二上半桥DBC相连，单独小臂与第三上半桥DBC相连。
[0014]进一步的，所述负电极的主体部连接有两个大臂，其中一个大臂连接有单独小臂，另一个大臂连接有共用小臂组；单独小臂与第一下半桥DBC相连，共用小臂组包括两个小臂，其中一个小臂与第二下半桥DBC相连，另一个小臂与第三下半桥DBC相连。
[0015]有益效果:本实用新型通过在电源电极的主体部与焊脚之间设置大臂，由大臂连接小臂和焊脚，通过分别调节每个大臂的宽度能够均衡各并联回路的电阻以及杂散电感，提高了模块的动态均流性能;并且两个相邻的小臂共用一个大臂，便于生产、加工。
【附图说明】
[0016]图1是现有技术的结构示意图；

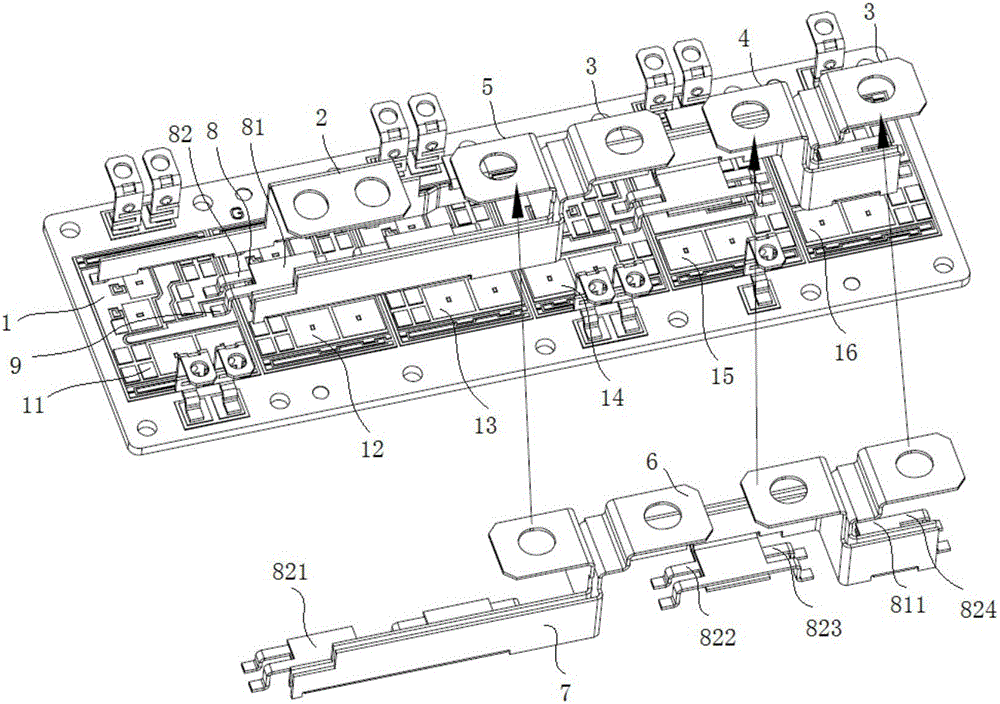

[0017]图2是本实用新型的结构不意图。
【具体实施方式】
[0018]实施例1:一种设有可共用电极大臂的功率模块，本实施以三电平的功率模块为例，本实用新型也可以应用于两电平的功率模块中，如图2所示，包括DBCl、输出电极2和多个电源电极，多个电源电极为中间电极3、正电极4和负电极5;在两电平的功率模块中多个电源电极仅包括正电极4和负电极5;
[0019]电源电极包括引出部6、主体部7、连接部8和焊脚9，引出部6与主体部7相连，主体部7通过连接部8与焊脚9相连，焊脚9连接在DBCl上;每个所述电源电极的连接部8包括与主体部7相连的大臂81，大臂81的一侧或两侧连接小臂82，小臂82与焊脚9相连。
[0020]主体部7、大臂81、小臂82以及焊脚9均为一体，所述主体部7垂直于DBCl，主体部7的底部连接有多个平行于DBCl的大臂81，每个大臂81的宽度不全相同；大臂81的一侧延伸出小臂82，小臂82的宽度小于大臂81，小臂82的宽度与焊脚9的宽度相同。
[0021]本实施例中DBC为六个，分别为一字排布的第一下半桥DBCll、第二下半桥DBC12、第三下半桥DBC13、第一上半桥DBC14、第二上半桥DBC15和第三上半桥DBC16。
[0022]中间电极3主体部7底部分别连接有第一大臂、第二大臂、第三大臂和第四大臂811;第一大臂连接有第一单独小臂821，第一单独小臂821与第一下半桥DBCl I相连;第二大臂连接有第一共用小臂组，第一共用小臂组包括第一小臂和第二小臂，第一小臂与第二下半桥DBC12相连，第二小臂与第三下半桥DBC13相连;第三大臂连接有第二共用小臂组，第二共用小臂组包括第三小臂822和第四小臂823，第三小臂822与第一上半桥DBC14相连，第四小臂823与第二上半桥DBC15相连，第四大臂811连接有第二单独小臂824，第二单独小臂824与第三上半桥DBC16相连。
[0023]正电极4的主体部7连接有两个大臂81，其中一个大臂81连接有共用小臂组，另一个大臂81连接有单独小臂82;共用小臂组包括两个小臂82，其中一个小臂82与第一上半桥DBC14相连，另一个小臂82与第二上半桥DBC15相连，单独小臂82与第三上半桥DBC16相连。
[0024]负电极5的主体部7连接有两个大臂81，其中一个大臂81连接有单独小臂82，另一个大臂81连接有共用小臂组;单独小臂82与第一下半桥DBCll相连，共用小臂组包括两个小臂82，其中一个小臂82与第二下半桥DBC12相连，另一个小臂82与第三下半桥DBC13相连。
[0025]以上是本实施例根据功率模块的具体结构所选择的共用方式，本实用新型还可以根据具体实施对象的不同结构选择其他的共用大臂方式。
[0026]当中间电极3的焊脚9与正电极4的焊脚9连接同一DBCl时，该中间电极3的焊脚9所连接的大臂81与该正电极4的焊脚9所连接的大臂81在平行于DBCl方向上层叠设置；当中间电极3的焊脚9与负电极5的焊脚9连接同一 DBCl时，该中间电极3的焊脚9所连接的大臂81与该负电极5所连接的大臂81在平行于DBCl方向上层叠设置。
[0027]在本实用新型的描述中，需要理解的是，术语“水平”、“竖直”、“上”、“下”、“宽度”、“正面”、“背面”、“底部”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本实用新型和简化描述，而不是指示或暗示所指的设备或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本实用新型的限制。
[0028]本实用新型通过在电源电极的主体部与焊脚之间设置大臂，并且两个相邻的小臂共用一个大臂，提高了模块的动态均流性能，且便于生产、加工。以上仅是本实用新型的优选实施方式，应当指出:对于本技术领域的普通技术人员来说，在不脱离本实用新型原理的前提下，还可以做出若干改进和润饰，这些改进和润饰也应视为本实用新型的保护范围。
