一种具有调节功能的种植架的制作方法

本技术涉及种植架，尤其涉及一种具有调节功能的种植架。

背景技术：

1、种植架就是用来种植对应农作物的支撑架，随农业种植技术的发展，各种蔬菜的种植、采收也越来越趋向于自动化，智能化，现有的蔬菜、花卉的幼苗通常放置于种植架上进行培育，例如：在进行草莓的种植时需要对草莓盆进行放置工作，这就需要用到种植架。

2、目前种植架的尺寸规格大都是固定的，需要根据种植规模来定制对应尺寸的种植架，这就使得现有的种植架的使用成本相对较高，且现有的种植架大都是通过焊接或者是通过螺栓卡扣进行拼接固定的，在进行拆装时，需要进行破坏性拆卸或拆卸时容易造成螺栓等紧固件滑丝，降低种植架维修拆装的便捷性。

技术实现思路

1、本实用新型的目的是为了解决现有技术中存在的缺点，而提出的一种具有调节功能的种植架。

2、为了实现上述目的，本实用新型采用了如下技术方案：

3、一种具有调节功能的种植架，包括第一支撑板和第二支撑板，第一支撑板的外表面上固定连接有连接杆，连接杆上插接有第二支撑板，第一支撑板和第二支撑板的外表面上均固定连接有固定块，固定块的底端面上固定连接有第一电动推杆，第一支撑板的外表面上固定连接有第一支撑块，第一支撑块的顶部滑动连接有滑块，第一支撑块的顶部螺纹连接有螺栓，第一支撑块通过螺栓转动连接有挡板，第一支撑块的顶端固定连接有卡板，滑块的外表面上固定连接有第二电动推杆。

4、优选的，第二支撑板的外表面上固定连接有第二支撑块，第二电动推杆的输入端固定连接有滑块，位于第二电动推杆输入端上的滑块滑动连接在第二支撑块上。

5、优选的，固定块的顶端固定连接有第三电动推杆，第一支撑板和第二支撑板的数量均为六个，固定块的数量为多个，多个固定块分成两个固定块为一组对应分布在第一支撑板和第二支撑板上。

6、优选的，第一电动推杆的数量为四个，四个第一电动推杆呈矩形对应分布在第一支撑板和第二支撑板的底部。

7、优选的，第一支撑板和第二支撑板的底部均固定安装有电源模组，第二支撑板的外表面上固定安装有开关，开关分别与电源模组、第二电动推杆、第一电动推杆和第三电动推杆电性连接。

8、优选的，第一支撑块和第二支撑块的数量均为六个，螺栓、挡板和卡板的数量均为十二个，六个螺栓、六个挡板、六个卡板对应分布在六个第二支撑块上，挡板与卡板卡接，螺栓的末端活动贯穿挡板。

9、本实用新型具有以下有益效果：

10、1、打开第二电动推杆推动第一支撑块进行移动，打开第一电动推杆和第三电动推杆，使得种植架调整到指定高度，调整每层第一支撑板和第二支撑板之间的距离，以适用不同数量规模的种植盆栽，极大程度上扩大本种植架的适用面，不需要进行定制，增强经济性和实用性；

11、2、扳动挡板围绕螺栓转动到指定位置，使得挡板与卡板分离，拉动对应滑块分别与第二支撑块和第一支撑块分离，然后拉动第一支撑板，使得连接杆与第二支撑板分离，不需要使用拆装工具，增强拆装工作的便捷性。

技术特征：

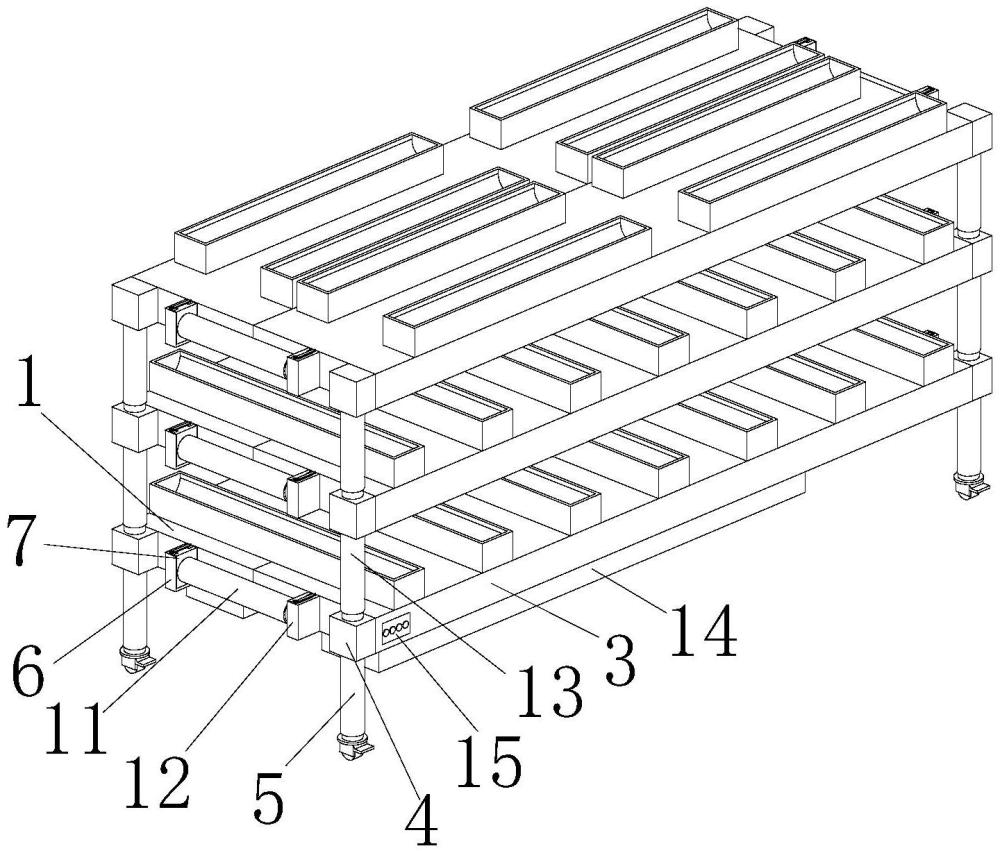

1.一种具有调节功能的种植架，包括第一支撑板(1)和第二支撑板(3)，其特征在于：所述第一支撑板(1)的外表面上固定连接有连接杆(2)，所述连接杆(2)上插接有第二支撑板(3)，所述第一支撑板(1)和第二支撑板(3)的外表面上均固定连接有固定块(4)，所述固定块(4)的底端面上固定连接有第一电动推杆(5)，所述第一支撑板(1)的外表面上固定连接有第一支撑块(6)，所述第一支撑块(6)的顶部滑动连接有滑块(7)，所述第一支撑块(6)的顶部螺纹连接有螺栓(8)，所述第一支撑块(6)通过螺栓(8)转动连接有挡板(9)，所述第一支撑块(6)的顶端固定连接有卡板(10)，所述滑块(7)的外表面上固定连接有第二电动推杆(11)。

2.根据权利要求1所述的一种具有调节功能的种植架，其特征在于：所述第二支撑板(3)的外表面上固定连接有第二支撑块(12)，所述第二电动推杆(11)的输入端固定连接有滑块(7)，位于第二电动推杆(11)输入端上的所述滑块(7)滑动连接在第二支撑块(12)上。

3.根据权利要求1所述的一种具有调节功能的种植架，其特征在于：所述固定块(4)的顶端固定连接有第三电动推杆(13)，所述第一支撑板(1)和第二支撑板(3)的数量均为六个，所述固定块(4)的数量为多个，多个所述固定块(4)分成两个固定块(4)为一组对应分布在第一支撑板(1)和第二支撑板(3)上。

4.根据权利要求1所述的一种具有调节功能的种植架，其特征在于：所述第一电动推杆(5)的数量为四个，四个所述第一电动推杆(5)呈矩形对应分布在第一支撑板(1)和第二支撑板(3)的底部。

5.根据权利要求1所述的一种具有调节功能的种植架，其特征在于：所述第一支撑板(1)和第二支撑板(3)的底部均固定安装有电源模组(14)，所述第二支撑板(3)的外表面上固定安装有开关(15)，所述开关(15)分别与电源模组(14)、第二电动推杆(11)、第一电动推杆(5)和第三电动推杆(13)电性连接。

6.根据权利要求1所述的一种具有调节功能的种植架，其特征在于：所述第一支撑块(6)和第二支撑块(12)的数量均为六个，所述螺栓(8)、挡板(9)和卡板(10)的数量均为十二个，六个所述螺栓(8)、六个挡板(9)、六个卡板(10)对应分布在六个第二支撑块(12)上，所述挡板(9)与卡板(10)卡接，所述螺栓(8)的末端活动贯穿挡板(9)。

技术总结
本技术公开了一种具有调节功能的种植架，包括第一支撑板和第二支撑板，第一支撑板的外表面上固定连接有连接杆，连接杆上插接有第二支撑板，第一支撑板和第二支撑板的外表面上均固定连接有固定块。打开第二电动推杆推动第一支撑块进行移动，打开第一电动推杆和第三电动推杆，使得种植架调整到指定高度，同时调整每层第一支撑板和第二支撑板之间的间距，以适用不同数量规模的种植盆栽，扩大本种植架的适用面，不需要进行定制，增强经济性和实用性，扳动挡板围绕螺栓转动到指定位置，使得挡板与卡板分离，拉动滑块分别与第二支撑块和第一支撑块分离，然后拉动第一支撑板，连接杆与第二支撑板分离，不需要使用拆装工具，增强拆装工作的便捷性。

技术研发人员：曲鸣明
受保护的技术使用者：烟台市爱智智能科技有限公司
技术研发日：20231214
技术公布日：2024/8/21
