铁皮石斛育苗用枝叶修剪装置的制作方法

本技术涉及枝叶修剪，尤其涉及铁皮石斛育苗用枝叶修剪装置。

背景技术：

1、石斛是兰科、石斛属植物。茎直立，肉质状肥厚，稍扁的圆柱形，具多节，节有时稍肿大；在石斛生长的过程中，需要对其枝叶进行修剪。

2、现有的铁皮石斛育苗用枝叶修剪装置大多呈剪刀状，需要人工操作才能达到修剪的效果，而且在修剪时不能对其长度进行调节，对于距离稍远的石斛需要修剪人员到达附近的位置进行修剪，不仅耗费体力还浪费时间，因此本实用新型提出铁皮石斛育苗用枝叶修剪装置，解决上述提出的问题。

技术实现思路

1、本实用新型旨在至少在一定程度上解决相关技术中的技术问题之一。为此，本实用新型的一个目的在于提出铁皮石斛育苗用枝叶修剪装置，实现修剪枝叶的同时节省了时间和操作人员的体力，并且可以对较远位置的石斛枝叶进行修剪，便于使用。

2、根据本实用新型提出的铁皮石斛育苗用枝叶修剪装置，包括筒体，所述筒体的上端固定连接有可拆卸筒盖，所述筒体的内部固定连接有放置板，所述放置板的上端固定连接有第一电机，所述第一电机的输出端固定连接有穿过筒体的第一转动轴，所述第一转动轴的另一端固定连接有固定板，所述固定板的侧面固定连接有若干旋转刀片，所述筒体的一侧固定连接有第一隔板，所述筒体的另一侧设有第二隔板，所述第二隔板的侧面端部分别转动连接有第一弧形板和第二弧形板，所述第一弧形板的另一端中部固定连接有弧形块，所述第二弧形板的另一端中部开设有与弧形块相对应的弧形槽，所述弧形块位于弧形槽内，所述弧形块和弧形槽处插设有u型卡扣；

3、所述筒体靠近第一隔板的一侧设有支撑杆，所述支撑杆远离筒体的一端中部固定连接有把手，所述支撑杆的内部通过对称的滑动块滑动连接有齿柱，所述齿柱靠近筒体的一端固定连接有固定环，所述固定环固定套设于筒体的外侧，所述支撑杆靠近齿柱带有齿的一侧固定连接有隔离壳，所述隔离壳位于支撑杆靠近筒体的一端，所述隔离壳的下端固定连接有u型板，所述u型板上固定连接有第二电机，所述第二电机的输出端固定连接有穿过隔离壳的第二转动轴，所述第二转动轴的另一端固定连接有齿轮，所述齿轮位于隔离壳的内部。

4、优选地，所述第一隔板和第二隔板均为半圆形结构设置，所述第二隔板的下端为圆形结构设置。

5、优选地，所述第一隔板远离固定板的一端设有对称的弧形固定杆，所述第一弧形板和第二弧形板均位于对称的弧形固定杆之间。

6、优选地，所述支撑杆的内壁上开设有与滑动块相对应的滑动槽，所述滑动块位于滑动槽内。

7、优选地，所述齿轮与齿柱啮合连接。

8、本实用新型中的有益效果是：本实用新型采用旋转刀片、固定杆、齿柱和齿轮，实现修剪枝叶的同时节省了时间和操作人员的体力，并且采用了齿柱和齿轮，可以调节修剪装置的长度，对较远位置的石斛枝叶进行修剪，操作简单，便于使用。

技术特征：

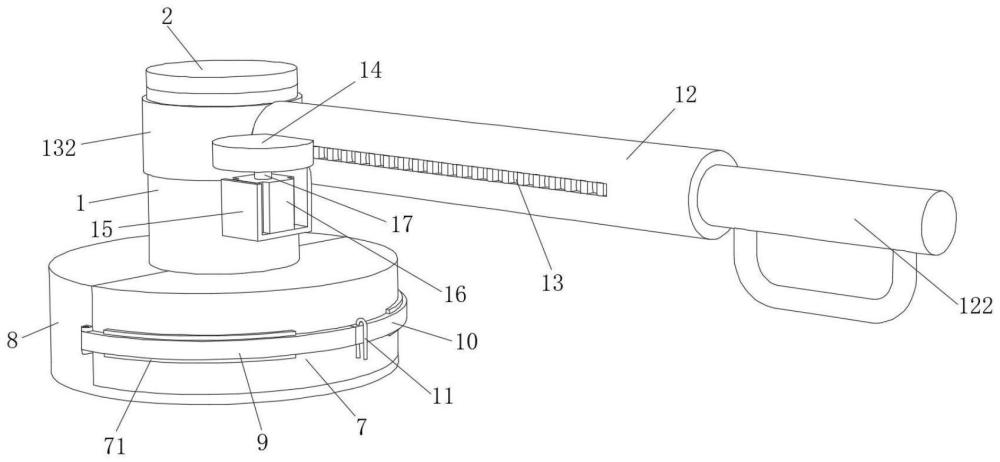

1.铁皮石斛育苗用枝叶修剪装置，包括筒体(1)，其特征在于：所述筒体(1)的上端固定连接有可拆卸筒盖(2)，所述筒体(1)的内部固定连接有放置板(3)，所述放置板(3)的上端固定连接有第一电机(4)，所述第一电机(4)的输出端固定连接有穿过筒体(1)的第一转动轴(5)，所述第一转动轴(5)的另一端固定连接有固定板(6)，所述固定板(6)的侧面固定连接有若干旋转刀片(61)，所述筒体(1)的一侧固定连接有第一隔板(7)，所述筒体(1)的另一侧设有第二隔板(8)，所述第二隔板(8)的侧面端部分别转动连接有第一弧形板(9)和第二弧形板(10)，所述第一弧形板(9)的另一端中部固定连接有弧形块(91)，所述第二弧形板(10)的另一端中部开设有与弧形块(91)相对应的弧形槽(101)，所述弧形块(91)位于弧形槽(101)内，所述弧形块(91)和弧形槽(101)处插设有u型卡扣(11)；

2.根据权利要求1所述的铁皮石斛育苗用枝叶修剪装置，其特征在于：所述第一隔板(7)和第二隔板(8)均为半圆形结构设置，所述第二隔板(8)的下端为圆形结构设置。

3.根据权利要求1所述的铁皮石斛育苗用枝叶修剪装置，其特征在于：所述第一隔板(7)远离固定板(6)的一端设有对称的弧形固定杆(71)，所述第一弧形板(9)和第二弧形板(10)均位于对称的弧形固定杆(71)之间。

4.根据权利要求1所述的铁皮石斛育苗用枝叶修剪装置，其特征在于：所述支撑杆(12)的内壁上开设有与滑动块(131)相对应的滑动槽(121)，所述滑动块(131)位于滑动槽(121)内。

5.根据权利要求1所述的铁皮石斛育苗用枝叶修剪装置，其特征在于：所述齿轮(18)与齿柱(13)啮合连接。

技术总结
本技术涉及枝叶修剪技术领域，并公开了铁皮石斛育苗用枝叶修剪装置，包括筒体，筒体的上端固定连接有可拆卸筒盖，筒体的内部固定连接有放置板，放置板的上端固定连接有第一电机，第一电机的输出端固定连接有穿过筒体的第一转动轴，第一转动轴的另一端固定连接有固定板，固定板的侧面固定连接有若干旋转刀片，筒体的一侧固定连接有第一隔板，筒体的另一侧设有第二隔板，第二隔板的侧面端部分别转动连接有第一弧形板和第二弧形板，本技术采用旋转刀片、固定杆、齿柱和齿轮，实现修剪枝叶的同时节省了时间和操作人员的体力，并且采用了齿柱和齿轮，可以调节修剪装置的长度，对较远位置的石斛枝叶进行修剪，操作简单，便于使用。

技术研发人员：王炳星,汪玉娟,戴军,余笑笑,宫汝路
受保护的技术使用者：海南胜嵘生物科技有限公司
技术研发日：20240410
技术公布日：2025/3/16
