一种基模固定夹具的制作方法

本技术涉及夹具，具体为一种基模固定夹具。

背景技术：

1、土建一般是指土建工程，土建工程是指一切和水、土、文化有关的基础建设的计划、建造和维修。一般的土建工程项目包括房屋、道路、水务、渠务、防洪工程及交通等。现今说的土建大都一般专指小土建专业，包括住宅、公共建筑、构筑物等的一次建设。如降水、挖土方、打地基、浇筑柱梁板墙等围护结构的浇筑与砌筑工程及其配套的钢筋、简单装饰等；土建基模建造过程中需要用到夹具夹板让基模成型，现有的夹具夹板只能对单一平面进行夹持，在土建基模建造养殖场的过程中会遇到弧形等非平面基模，一般的夹具无法固定，通用性较差，而定制模具会导致建筑成本较高，针对上述问题，发明人提出一种基模固定夹具用于解决上述问题。

技术实现思路

1、为了解决，现有夹具对平面基模通用性较差的问题；本实用新型的目的在于提供一种基模固定夹具。

2、为解决上述技术问题，本实用新型采用如下技术方案：一种基模固定夹具，包括横板和纵板，所述横板呈对称分布，所述纵板呈对称分布，所述纵板固定安装在横板之间，两个所述横板之间活动设置有对称分布的夹持组件，夹持组件可以基模进行夹紧固定；所述横板远离夹持组件的一侧螺纹贯穿有第一螺纹杆，第一螺纹杆可以带动所述第一螺纹杆相对的一端转动安装在夹持组件的一侧，所述第一螺纹杆的外侧螺纹套设有调节管，调节管可以带动第一螺纹杆转动，所述调节管的一端转动安装在横板的一侧，所述调节管的外侧固定套设有转盘，转盘可以带动调节管转动，所述第一螺纹杆远离夹持组件的一端固定设有限位盘，限位盘可以避免第一螺纹杆从横板上脱离。

3、优选地，所述夹持组件包括主体，所述主体的内部开设有并排分布的空腔，所述主体相对的一侧活动贯穿有活动杆，所述活动杆的一端插设在空腔的内部，所述空腔的内部滑动卡设有导向块，所述导向块的一侧与活动杆的一端固定连接，所述活动杆远离导向块的一端设有柔性夹板，弹簧通过弹力带动导向块移动，导向块带动活动杆移动，活动杆带动柔性夹板移动，使得柔性夹板与基模的外侧贴合，这样就可以避免异形基模不便固定，所述空腔的内部固定设有弹簧，所述弹簧的一端与导向块的一侧固定连接，弹簧通过弹力可以使导向块保持复位位置。

4、优选地，所述纵板相对的一侧开设有凹槽，所述凹槽的内部滑动卡设有定位板，凹槽可以方便安装定位板，定位板可以方便对基模进行定位，所述定位板相背离的一侧固定设有固定板，所述纵板的外侧转动安装有第二螺纹杆，所述第二螺纹杆的一端螺纹贯穿固定板，固定板可以方便带动定位板移动，第二螺纹杆可以方便带动固定板移动，所述第二螺纹杆的一端固定设有握把，握把可方便带动第二螺纹杆转动。

5、优选地，所述纵板相对的一侧开设有的对称分布的滑槽，所述滑槽的内部滑动卡设有滑块，所述滑块相对的一侧与主体的外侧固定连接，滑槽可以方便滑块移动，滑块可以方便带动主体移动。

6、与现有技术相比，本实用新型的有益效果在于：

7、通过转动转盘，转盘带动调节管转动，调节管带动第一螺纹杆转动，使得第一螺纹杆带动横板上对向移动，这样可以就将基模夹紧，从而达到方便夹持的目的；

8、通过弹簧通过弹力带动导向块移动，导向块带动活动杆移动，活动杆带动柔性夹板移动，使得柔性夹板与基模的外侧贴合，这样就可以避免异形基模不便固定。

技术特征：

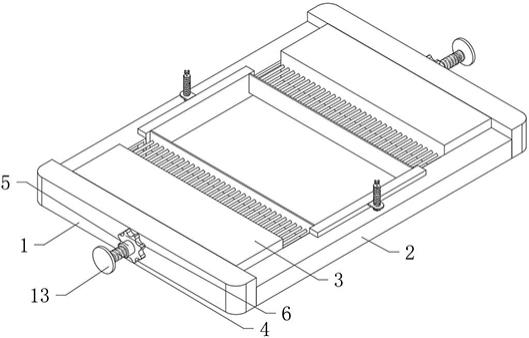

1.一种基模固定夹具，包括横板（1）和纵板（2），其特征在于：所述横板（1）呈对称分布，所述纵板（2）呈对称分布，所述纵板（2）固定安装在横板（1）之间，两个所述横板（1）之间活动设置有对称分布的夹持组件（3）；

2.如权利要求1所述的一种基模固定夹具，其特征在于，所述夹持组件（3）包括主体（31），所述主体（31）的内部开设有并排分布的空腔（32），所述主体（31）相对的一侧活动贯穿有活动杆（33），所述活动杆（33）的一端插设在空腔（32）的内部，所述空腔（32）的内部滑动卡设有导向块（35），所述导向块（35）的一侧与活动杆（33）的一端固定连接，所述活动杆（33）远离导向块（35）的一端设有柔性夹板（34）。

3.如权利要求1所述的一种基模固定夹具，其特征在于，所述纵板（2）相对的一侧开设有凹槽（7），所述凹槽（7）的内部滑动卡设有定位板（8）。

4.如权利要求2所述的一种基模固定夹具，其特征在于，所述纵板（2）相对的一侧开设有的对称分布的滑槽（11），所述滑槽（11）的内部滑动卡设有滑块（12），所述滑块（12）相对的一侧与主体（31）的外侧固定连接。

5.如权利要求3所述的一种基模固定夹具，其特征在于，所述定位板（8）相背离的一侧固定设有固定板（9），所述纵板（2）的外侧转动安装有第二螺纹杆（10），所述第二螺纹杆（10）的一端螺纹贯穿固定板（9）。

6.如权利要求2所述的一种基模固定夹具，其特征在于，所述空腔（32）的内部固定设有弹簧（36），所述弹簧（36）的一端与导向块（35）的一侧固定连接。

7.如权利要求5所述的一种基模固定夹具，其特征在于，所述第二螺纹杆（10）的一端固定设有握把（14）。

8.如权利要求1所述的一种基模固定夹具，其特征在于，所述第一螺纹杆（4）远离夹持组件（3）的一端固定设有限位盘（13）。

技术总结
本技术公开了一种基模固定夹具，涉及夹具的技术领域；而本技术包括横板和纵板，两个横板之间活动设置有对称分布的夹持组件，横板远离夹持组件的一侧螺纹贯穿有第一螺纹杆，第一螺纹杆相对的一端转动安装在夹持组件的一侧，第一螺纹杆的外侧螺纹套设有调节管，调节管的一端转动安装在横板的一侧，调节管的外侧固定套设有转盘；通过转动转盘，转盘带动调节管转动，调节管带动第一螺纹杆转动，使得第一螺纹杆带动横板上对向移动，这样可以就将基模夹紧，从而达到方便夹持的目的；通过弹簧通过弹力带动导向块移动，导向块带动活动杆移动，活动杆带动柔性夹板移动，使得柔性夹板与基模的外侧贴合，这样就可以避免异形基模不便固定。
