一种把手可调节洗地机的制作方法

本申请涉及洗地机，尤其是涉及一种把手可调节洗地机。

背景技术：

1、洗地机是一种用于对地面进行清洁的工具，在使用时通过将洗地机沿地面上进行拖曳，洗地机即可自动对扫过的地面进行打扫清洗。

2、相关技术中，洗地机包括清扫装置和驱动把手，驱动把手固定于清扫装置的一端，使用者可以通过握持在驱动把手的端部，进而可以推动或拖曳清扫装置沿所需方向进行移动，在家庭中使用时，时常会遇到需要对床底或沙发底部进行清扫的情况，在使用洗地机进行清理时，需要使用者伸长手臂或下蹲，使得清扫装置伸入至床底时不受到阻碍。

3、针对上述中的相关技术，对于一些关节活动能力较弱的老年人来说，进行大幅度下蹲或弯腰时存在一定的不便，不利于老年人通过洗地机对床底、桌底等角落之处进行打扫。

技术实现思路

1、为了便于老年人能够利用洗地机对床底、桌底等角落进行打扫时，不需要大幅度下蹲或弯腰，本申请提供一种把手可调节洗地机。

2、本申请提供的一种把手可调节洗地机采用如下的技术方案：

3、一种把手可调节洗地机，包括：

4、清扫装置本体，与地面滚动抵接，用于吸入地面杂物，所述清扫装置本体远离地面侧壁设有握持把手；

5、调节组件，包括连接筒和铰接筒，所述连接筒固定设于所述清扫装置本体远离地面的侧壁，所述铰接筒一端与所述握持把手固定，所述铰接筒另一端与所述连接筒转动连接。

6、通过采用上述技术方案，铰接筒与连接筒之间转动连接，当需要对床底进行清理时，将铰接筒和连接筒转动至一定角度，使得使用者不需要大幅度下蹲或弯腰即可将洗地机伸入床底进行清理。

7、可选的，还包括锁止组件，所述锁止组件设于所述铰接筒与所述连接筒连接处，所述铰接筒具有第一工位和第二工位，所述铰接筒处于第一工位时，所述连接筒与所述铰接筒呈同轴心设置，所述铰接筒处于第二工位时，所述铰接筒和所述连接筒之间所形成的夹角呈钝角设置。

8、通过采用上述技术方案，锁止组件对铰接筒和连接筒进行调节角度后锁止，使得连接筒与铰接筒之间的相对角度不易发生改变，以便于使用者抓持于握持杆上驱使清扫装置本体对地面进行清理。

9、可选的，所述锁止组件包括压簧和卡接块，所述连接筒开设有转动槽，所述转动槽槽底开设有与连接筒外侧连通的通孔，所述铰接筒靠近所述连接筒端部开设有限位滑槽，所述限位滑槽与所述转动槽连通，所述压簧、卡接块依次嵌入所述限位滑槽内，所述压簧抵紧并驱使所述卡接块插入所述转动槽内，当所述卡接块插入所述转动槽内时，所述卡接块对所述铰接筒卡接限位，所述卡接块滑移插入所述限位滑槽内时，所述铰接筒可从第一工位转动至第二工位。

10、通过采用上述技术方案，压簧驱使卡接块从限位滑槽滑移插入转动槽内，在转动槽内壁和卡接块的抵接限位下，使得叫接筒和连接筒之间的相对角度不易发生改变，使用者可以通过借助工具插入通孔内，以驱使卡接块滑移至限位滑槽内，使得卡接块不对铰接套筒转动造成限位，进而铰接筒可以从第一工位转动至第二工位，调节握持把手与清扫装置主体之间的相对角度。

11、可选的，所述转动槽包括第一插槽和第二插槽，所述第一插槽的槽口与所述限位滑槽对准，所述卡接块位于所述第一插槽内时，所述铰接筒处于第一工位，所述卡接块插接于所述第二插槽内时，所述铰接筒处于第二工位。

12、通过采用上述技术方案，卡接块通过插接于第一插槽或第二插槽内，使得在第一插槽内壁或第二插槽内壁的限位作用下，使得位于第一工位和第二工位的铰接筒不易发生转动，从而实现保持与铰接筒连接的握持把手保持固定，便于使用者驱使清理装置本体朝向床底移动。

13、可选的，所述卡接块包括插接轴和限位块，所述限位块固定设于所述插接轴周向侧壁，所述插接轴插入所述第一插槽或所述第二插槽内时，所述限位块与对应所述第一插槽或所述第二插槽内壁抵接限位，所述插接轴从所述通孔伸出所述连接筒外侧。

14、通过采用上述技术方案，插接轴穿设穿孔后伸出连接筒外侧壁，进而使用者可以按压于插接轴端部，以驱使插接轴从第一插槽移动至限位滑槽内，并转动铰接筒移动至第二工位，处于第二工位时，在压簧的弹力作用下，插接轴插入第二插槽内，第二插槽内壁与限位块相互抵接限位，进而实现对铰接筒的锁止固定。

15、可选的，所述插接轴朝向所述压簧的端面开设有限位孔，所述限位孔供所述压簧端部插入。

16、通过采用上述技术方案，限位孔的开设以使得压簧抵接于插接轴的端部收缩时，在限位孔内壁的抵接作用下不易发生弯折，有助于保持压簧的收缩受力稳定。

17、可选的，所述限位滑槽的槽底固定设有限位凸起，所述限位凸起供所述压簧远离所述插接轴的端部套设，所述限位凸起与所述压簧的内径侧壁抵接。

18、通过采用上述技术方案，压簧另一端套设于限位凸起上，以使得压簧位于限位滑槽内的连接稳定性增加，进而有助于保持压簧端部受到压缩时不易发生滑移，减少压簧与限位滑槽内壁之间的磨损。

19、可选的，所述握持把手远离所述铰接筒端部固定设有握持环。

20、通过采用上述技术方案，使用者可以通过抓持于摸出环上，以增加对握持把手之间的接触面积，增加握持摩擦力，同时使用者在推动握持把手时，握持环内壁具有对手部进行限位，以降低手部与握持环之间发生脱离的概率。

21、综上所述，本申请包括以下至少一种有益技术效果：

22、1.铰接筒与连接筒之间转动连接，当需要对床底进行清理时，将铰接筒和连接筒转动至一定角度，使得使用者不需要大幅度下蹲或弯腰即可将洗地机伸入床底进行清理；

23、2.锁止组件对铰接筒和连接筒进行调节角度后锁止，使得连接筒与铰接筒之间的相对角度不易发生改变，以便于使用者抓持于握持杆上驱使清扫装置本体对地面进行清理；

24、3.使用者可以通过抓持于摸出环上，以增加对握持把手之间的接触面积，增加握持摩擦力，同时使用者在推动握持把手时，握持环内壁具有对手部进行限位，以降低手部与握持环之间发生脱离的概率。

技术特征：

1.一种把手可调节洗地机，其特征在于：包括：

2.根据权利要求1所述的一种把手可调节洗地机，其特征在于：还包括锁止组件（4），所述锁止组件（4）设于所述铰接筒（22）与所述连接筒（21）连接处，所述铰接筒（22）具有第一工位和第二工位，所述铰接筒（22）处于第一工位时，所述连接筒（21）与所述铰接筒（22）呈同轴心设置，所述铰接筒（22）处于第二工位时，所述铰接筒（22）和所述连接筒（21）之间所形成的夹角呈钝角设置。

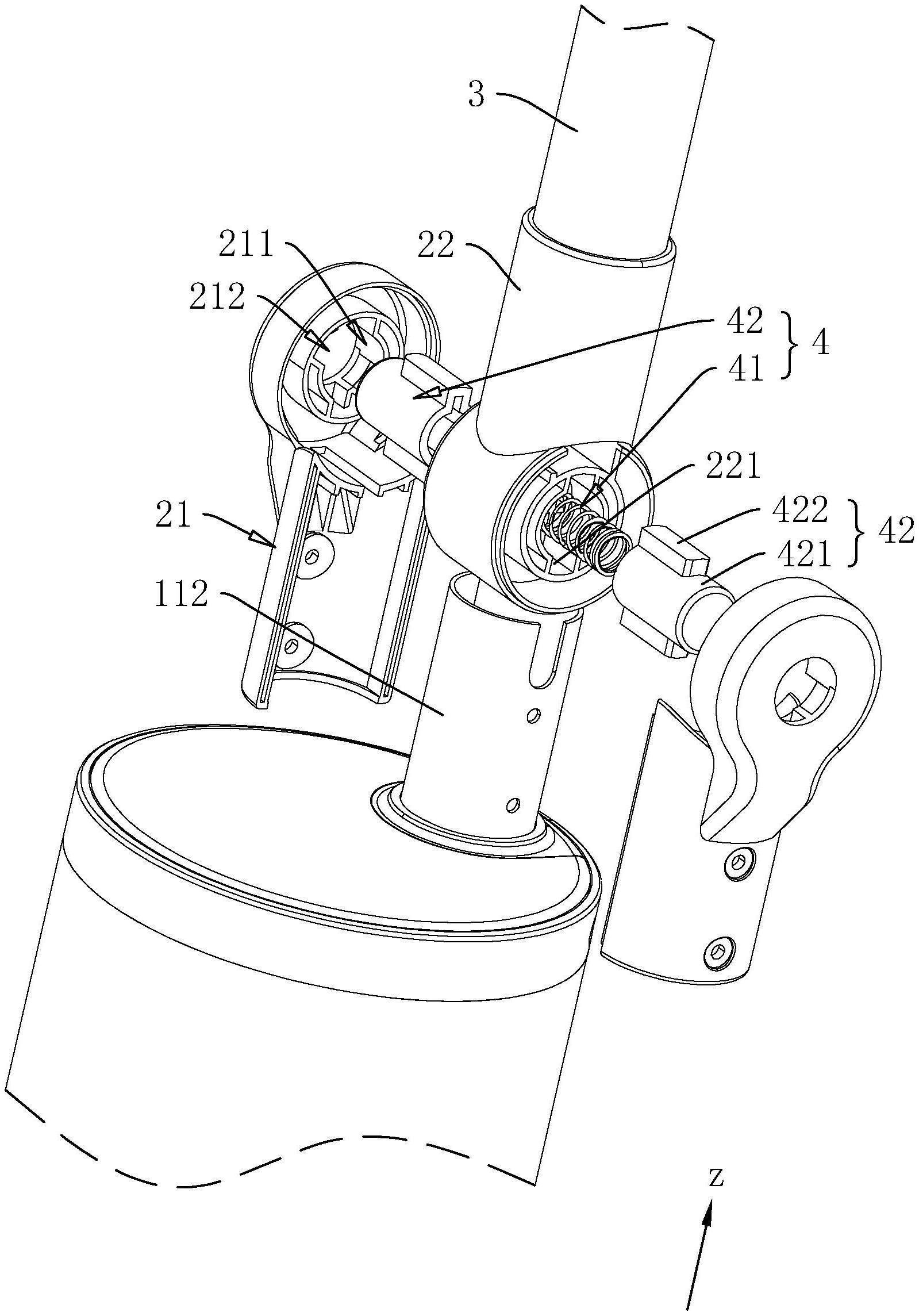

3.根据权利要求2所述的一种把手可调节洗地机，其特征在于：所述锁止组件（4）包括压簧（41）和卡接块（42），所述连接筒（21）开设有转动槽（211），所述转动槽（211）槽底开设有与连接筒（21）外侧连通的通孔（212），所述铰接筒（22）靠近所述连接筒（21）端部开设有限位滑槽（221），所述限位滑槽（221）与所述转动槽（211）连通，所述压簧（41）、卡接块（42）依次嵌入所述限位滑槽（221）内，所述压簧（41）抵紧并驱使所述卡接块（42）插入所述转动槽（211）内，当所述卡接块（42）插入所述转动槽（211）内时，所述卡接块（42）对所述铰接筒（22）卡接限位，所述卡接块（42）滑移插入所述限位滑槽（221）内时，所述铰接筒（22）可从第一工位转动至第二工位。

4.根据权利要求3所述的一种把手可调节洗地机，其特征在于：所述转动槽（211）包括第一插槽（213）和第二插槽（214），所述第一插槽（213）的槽口与所述限位滑槽（221）对准，所述卡接块（42）位于所述第一插槽（213）内时，所述铰接筒（22）处于第一工位，所述卡接块（42）插接于所述第二插槽（214）内时，所述铰接筒（22）处于第二工位。

5.根据权利要求4所述的一种把手可调节洗地机，其特征在于：所述卡接块（42）包括插接轴（421）和限位块（422），所述限位块（422）固定设于所述插接轴（421）周向侧壁，所述插接轴（421）插入所述第一插槽（213）或所述第二插槽（214）内时，所述限位块（422）与对应所述第一插槽（213）或所述第二插槽（214）内壁抵接限位，所述插接轴（421）从所述通孔（212）伸出所述连接筒（21）外侧。

6.根据权利要求5所述的一种把手可调节洗地机，其特征在于：所述插接轴（421）朝向所述压簧（41）的端面开设有限位孔（423），所述限位孔（423）供所述压簧（41）端部插入。

7.根据权利要求6所述的一种把手可调节洗地机，其特征在于：所述限位滑槽（221）的槽底固定设有限位凸起（23），所述限位凸起（23）供所述压簧（41）远离所述插接轴（421）的端部套设，所述限位凸起（23）与所述压簧（41）的内径侧壁抵接。

8.根据权利要求7所述的一种把手可调节洗地机，其特征在于：所述握持把手（3）远离所述铰接筒（22）端部固定设有握持环（31）。

技术总结
本申请涉及洗地机技术领域，尤其是涉及一种把手可调节洗地机，其包括：清扫装置本体，与地面滚动抵接，用于吸入地面杂物，所述清扫装置本体远离地面侧壁设有握持把手；调节组件，包括连接筒和铰接筒，所述连接筒固定设于所述清扫装置本体远离地面的侧壁，所述铰接筒一端与所述握持把手固定，所述铰接筒另一端与所述连接筒转动连接。本申请具有便于老年人能够利用洗地机对床底、桌底等角落进行打扫时，不需要大幅度下蹲或弯腰的效果。

技术研发人员：乐长琴,张林,蒋刚全
受保护的技术使用者：宁波久昌电器有限公司
技术研发日：20230314
技术公布日：2024/1/14
