一种便于安装的型钢-UHPC组合桥面模块的制作方法

本发明涉及桥梁，具体来说是涉及一种便于安装的型钢-uhpc 组合桥面模块。

背景技术：

1、现有型钢-uhpc 组合桥面模块安装中，为了适应温度变化、荷载波动和结构变形，确保桥梁的稳定性和长期使用性能，采用桥面模块与伸缩缝连接使用。

2、在桥面模块与伸缩缝连接中，为确保桥面模块与伸缩缝位置对接，常采用标准化预埋定位钢筋，然而预埋定位钢筋位置固定，安装时无法根据实际情况进行调整，导致在桥面模块与伸缩缝产生位置偏差时，施工难度增加，影响施工效率和施工质量。

技术实现思路

1、本发明的目的在于克服以上所述的缺点，提供一种便于安装的型钢-uhpc 组合桥面模块，从而增强伸缩缝单元对负载的承受能力和安装稳定性，如此能够提高安装精度，减少施工难度，利于提升施工效率和质量。

2、为实现上述目的，本发明的具体方案如下：

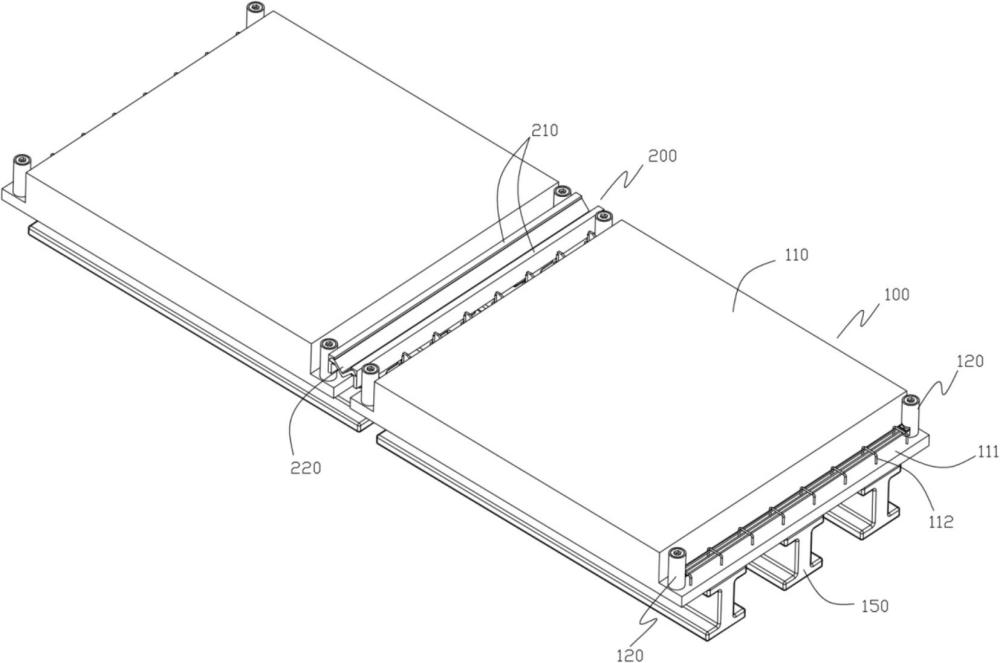

3、一种便于安装的型钢-uhpc 组合桥面模块，包括若干桥面模块单元和若干用于连接相邻两个桥面模块单元的伸缩缝单元；

4、桥面模块单元包括uhpc预制本体；uhpc预制本体的两端均凹设有浇筑缺口；浇筑缺口内设有调节装置和多个呈倒u形的预埋钢筋；

5、调节装置包括两个间隔排布的调节单元；每个调节单元在浇筑缺口内设有调节窗口和贯穿调节窗口的连接部；两个调节单元的连接部之间连接有两个位于预埋钢筋下方的第一横向钢筋；第一横向钢筋的两端分别与连接部活动连接；

6、伸缩缝单元包括两个相对设置的钢构件；两个钢构件之间设有橡胶带；钢构件固设有多个间隔排布的锚固板；每个锚固板固设有第一连接筋和固设于第一连接筋且呈c形的第二连接筋；第二连接筋的开口朝下。

7、可选地，所述两个调节单元的连接部之间还固定连接有位于两个第一横向钢筋之间的第二横向钢筋。

8、可选地，每个所述调节单元包括调节座、活动设于调节座内的定位板、转动设于调节座内的旋转杆和滑动套设于旋转杆并位于定位板下方的调节板；所述调节窗口设于调节座；所述连接部设于定位板；

9、所述旋转杆的外壁设有平行设置的第一螺旋槽和第二螺旋槽；所述定位板滑动设于旋转杆的外壁；所述定位板弹性浮动连接有第一卡销；所述调节板设有第二卡销；所述第一卡销活动嵌入第一螺旋槽内；所述第二卡销活动嵌入第二螺旋槽内；

10、两个所述第一横向钢筋均与调节板传动连接，以在调节板相对定位板向上移动时，驱动两个第一横向钢筋相离运动。

11、可选地，所述定位板对应两个第一横向钢筋分别滑动设有传动块；每个所述传动块分别与定位板之间连接有第一弹簧；

12、每个所述传动块包括滑动伸入连接部内的连接杆和延伸至定位板上方的驱动臂；所述连接杆与第一横向钢筋固定连接；两个所述传动块的驱动臂相互错开设置；所述驱动臂设有驱动斜面；所述调节板设有调节架；所述调节架间隔设有两个竖直向上活动贯穿定位板的推杆；所述两个推杆分别一一对应与两个驱动臂的驱动斜面相抵接。

13、可选地，所述传动块的驱动臂远离连接杆的一端竖直向下延伸有档臂。

14、可选地，所述定位板贯穿设有导孔；所述调节板设有竖直向上延伸的导柱；所述导柱活动穿入导孔内。

15、可选地，所述定位板的边沿位置延伸有与调节座内壁相适配的导向部。

16、可选地，所述旋转杆的顶部向上贯穿调节座；所述旋转杆的顶部凹设有调节口；通过所述调节口能够驱动旋转杆进行旋转。

17、可选地，所述调节口的横截面呈正六边形。

18、可选地，所述调节座的内壁沿周向均布有锁止槽；所述旋转杆活动设有第一锁止块和第二锁止块；所述第一锁止块的顶部活动伸入调节口内；所述第一锁止块的侧壁凹设有容纳腔；所述第二锁止块的一端活动嵌入容纳腔内；所述第二锁止块的一端在容纳腔内设有斜凸台；所述第一锁止块与斜凸台的斜面相抵接；所述第二锁止块的另一端沿旋转杆的径向活动贯穿旋转杆；所述第二锁止块与旋转杆之间连接有第二弹簧；

19、所述第二锁止块在第二弹簧的弹力下活动嵌入锁止槽内，并通过斜凸台顶升第一锁止块，使第一锁止块的顶部突伸入调节口内。

20、本发明的有益效果为：本发明通过uhpc预制本体的浇筑缺口内设置两个调节单元，从而在安装时利用两个调节单元同步带动两个第一横向钢筋向上移动对伸缩单元进行顶升，实现横向钢筋的微调，从而利于保证钢构件顶面与uhpc预制本体顶面共面，从而确保桥面模块单元与伸缩缝单元之间的精确对接，然后使两个第一横向钢筋水平移动后卡入第二连接筋的两端，从而增强伸缩缝单元对负载的承受能力和安装稳定性，如此能够提高安装精度，减少施工难度，利于提升施工效率和质量。

技术特征：

1.一种便于安装的型钢-uhpc 组合桥面模块，其特征在于，包括若干桥面模块单元和若干用于连接相邻两个桥面模块单元的伸缩缝单元；

2.根据权利要求1所述的一种便于安装的型钢-uhpc 组合桥面模块，其特征在于，所述两个调节单元的连接部之间还固定连接有位于两个第一横向钢筋之间的第二横向钢筋。

3.根据权利要求1或2所述的一种便于安装的型钢-uhpc 组合桥面模块，其特征在于，每个所述调节单元包括调节座、活动设于调节座内的定位板、转动设于调节座内的旋转杆和滑动套设于旋转杆并位于定位板下方的调节板；所述调节窗口设于调节座；所述连接部设于定位板；

4.根据权利要求3所述的一种便于安装的型钢-uhpc 组合桥面模块，其特征在于，所述定位板对应两个第一横向钢筋分别滑动设有传动块；每个所述传动块分别与定位板之间连接有第一弹簧；

5.根据权利要求4所述的一种便于安装的型钢-uhpc 组合桥面模块，其特征在于，所述传动块的驱动臂远离连接杆的一端竖直向下延伸有档臂。

6.根据权利要求3所述的一种便于安装的型钢-uhpc 组合桥面模块，其特征在于，所述定位板贯穿设有导孔；所述调节板设有竖直向上延伸的导柱；所述导柱活动穿入导孔内。

7.根据权利要求3所述的一种便于安装的型钢-uhpc 组合桥面模块，其特征在于，所述定位板的边沿位置延伸有与调节座内壁相适配的导向部。

8.根据权利要求3所述的一种便于安装的型钢-uhpc 组合桥面模块，其特征在于，所述旋转杆的顶部向上贯穿调节座；所述旋转杆的顶部凹设有调节口；通过所述调节口能够驱动旋转杆进行旋转。

9.根据权利要求8所述的一种便于安装的型钢-uhpc 组合桥面模块，其特征在于，所述调节口的横截面呈正六边形。

10.根据权利要求8所述的一种便于安装的型钢-uhpc 组合桥面模块，其特征在于，所述调节座的内壁沿周向均布有锁止槽；所述旋转杆活动设有第一锁止块和第二锁止块；所述第一锁止块的顶部活动伸入调节口内；所述第一锁止块的侧壁凹设有容纳腔；所述第二锁止块的一端活动嵌入容纳腔内；所述第二锁止块的一端在容纳腔内设有斜凸台；所述第一锁止块与斜凸台的斜面相抵接；所述第二锁止块的另一端沿旋转杆的径向活动贯穿旋转杆；所述第二锁止块与旋转杆之间连接有第二弹簧；

技术总结
本发明涉及一种便于安装的型钢‑UHPC组合桥面模块，包括桥面模块单元和伸缩缝单元；桥面模块单元包括UHPC预制本体；UHPC预制本体的两端均凹设有浇筑缺口；浇筑缺口内设有调节装置和预埋钢筋；调节装置包括两个调节单元；每个调节单元设有调节窗口和贯穿调节窗口的连接部；两个连接部之间连接有两个位于预埋钢筋下方的第一横向钢筋；第一横向钢筋与连接部活动连接；伸缩缝单元包括两个相对设置的钢构件；两个钢构件之间设有橡胶带；钢构件固设有多个间隔排布的锚固板；锚固板固设有第一连接筋和固设于第一连接筋且呈C形的第二连接筋；第二连接筋的开口朝下；如此能够提高安装精度，减少施工难度，利于提升施工效率和质量。

技术研发人员：孙立武,王璐,彭琳,陈树秀,彭阳,王涛,苏航
受保护的技术使用者：中国建筑第五工程局有限公司
技术研发日：
技术公布日：2025/4/24
