具有组合式安装框体的面板灯的制作方法

本技术有关于一种面板灯，特别是一种具有组合式安装框体的面板灯。

背景技术：

1、嵌入式面板灯是一种现代化的室内照明装置，已广泛应用于各种建筑物的内部空间中，如办公室、商业场所、厨房、浴室及卧室等。嵌入式面板灯可以直接安装在天花板内，且表面与天花板齐平，以提供极佳的视觉效果。

2、由于部分国家的地震频繁，这些国家的面板灯的尺寸也较大且更为笨重。然而，上述的设计也导致这些面板灯在安装上极为不便，需要耗费大量的人力，故人力成本会大幅提升。

3、另外，现有的面板灯由于结构设计上的限制，导致这些面板灯的结构强度不佳。因此，这些面板灯的使用寿命无法有效地提升。

技术实现思路

1、根据本实用新型的一实施例，提出一种具有组合式安装框体的面板灯，其包含灯体、多个v形弹簧及安装框体。安装框体与灯体接触，并通过上述多个v形弹簧与灯体连接。安装框体包括主支架及两副支架。上述两副支架分别设置于主支架的两端。各个副支架包括多个固定槽，各个v形弹簧对应于其中一个固定槽。各个v形弹簧插入对应的所述固定槽，使安装框体与灯体相互固定。

2、在一实施例中，各个v形弹簧包括固定端、两支部及分别对应于上述两支部的两翼部。固定端固定于灯体上，各个支部的一端与固定端连接，各个支部的另一端与对应的翼部连接。各个v形弹簧通过其上述两翼部与安装框体相互固定。

3、在一实施例中，各个v形弹簧还包括分别对应于两翼部的两钩部。各个翼部的一端与对应的支部的另一端连接，而各个翼部的另一端与对应的钩部连接。

4、在一实施例中，上述两翼部的延伸方向相反。

5、在一实施例中，各个支部与水平参考面的夹角大于对应的翼部与水平参考面的夹角。

6、在一实施例中，v形弹簧的上述两支部分别推挤固定槽的两端。

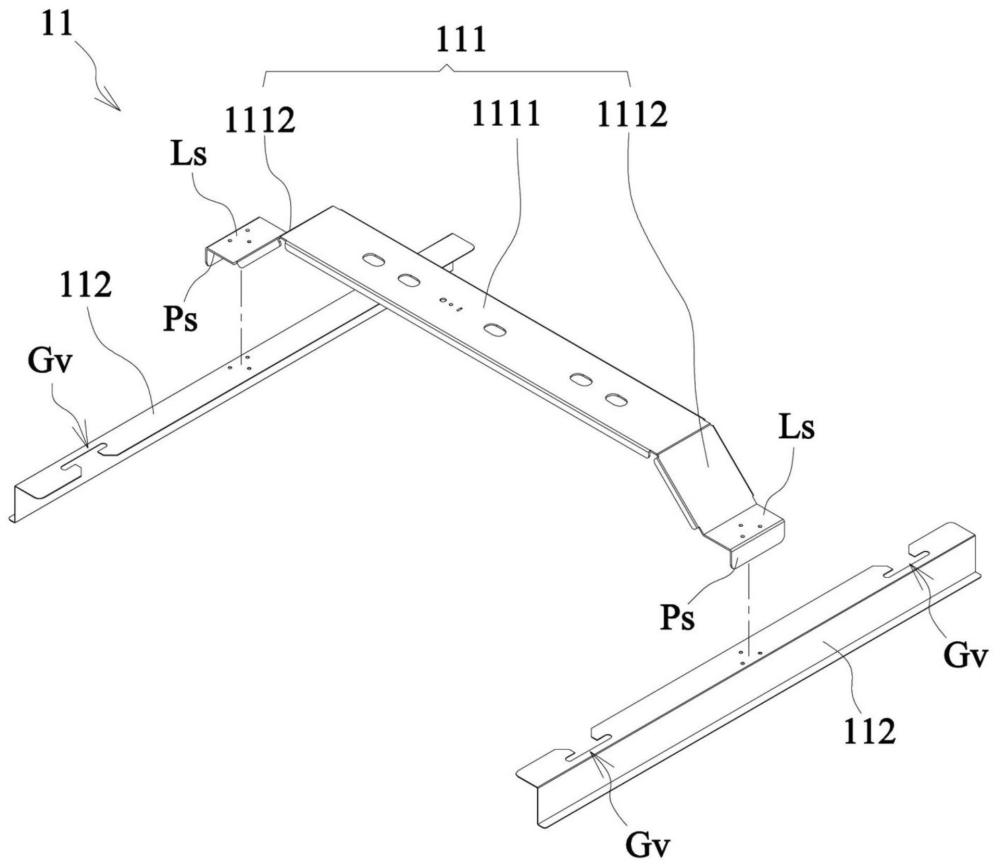

7、在一实施例中，主支架包括主固定部及两侧翼部。上述两侧翼部分别设置于主固定部的两端并分别对应于上述两副支架。各个侧翼部具有锁固片，并通过锁固片固定于对应的副支架上。

8、在一实施例中，主固定部具有至少一第一结构强化翼。第一结构强化翼设置于主固定部的一侧。各个侧翼部具有至少一第二结构强化翼。第二结构强化翼设置于侧翼部的一侧。

9、在一实施例中，各个副支架具有至少一第三结构强化翼。第三结构强化翼设置于副支架的一侧。

10、在一实施例中，主固定部具有多个安装孔。

11、承上所述，依本实用新型的具有组合式安装框体的面板灯，其可具有一或多个下述优点：

12、(1)本实用新型的一实施例中，面板灯包含灯体、多个v形弹簧及安装框体。安装框体与灯体接触，并通过上述多个v形弹簧与灯体连接。安装框体包括主支架及两副支架。上述两副支架分别设置于主支架的两端。各个副支架包括多个固定槽，各个v形弹簧对应于其中一个固定槽。各个v形弹簧插入对应的所述固定槽，使安装框体与灯体相互固定。上述的组合式安装框体的结构设计可大幅简化安装框体的结构，使面板灯的结构的复杂度降低化。因此，面板灯的尺寸可有效地减少且重量也可降低，且在运输及安装上都更为方便。因此，面板灯能大幅降低安装程序的人力成本及运输成本，以符合实际应用上的需求。

13、(2)本实用新型的一实施例中，面板灯的各个v形弹簧包括固定端、两支部及分别对应于上述两支部的两翼部，固定端固定于灯体上，各个支部的一端与固定端连接，各个支部的另一端与对应的翼部连接。安装框体与灯体接触，并通过上述多个v形弹簧与灯体连接。各个v形弹簧通过其两翼部与安装框体相互固定。上述的v形弹簧固定结构可提供将安装框体向灯体的方向压紧的力，使灯体能与安装框体相互固定。上述的v形弹簧固定结构也可大幅简化面板灯的结构，使面板灯的重量更为轻，且在运输及安装上都更为方便。

14、(3)本实用新型的一实施例中，面板灯的各个v形弹簧还包括分别对应于两翼部的两钩部。各个翼部的一端与对应的支部的另一端连接，而各个翼部的另一端与对应的钩部连接。通过上述特殊的v形弹簧吊挂结构，用户可通过上述的多个钩部暂时吊挂灯体，使灯体呈悬浮状态(灯体与安装框体间有一段距离)以进行接线作业。在安装程序完成后，上述特殊的v形弹簧吊挂结构还可以达到防止灯体掉落的功能。因此，上述特殊的v形弹簧吊挂结构不但能使安装程序更为方便，还可以提升面板灯的安全性。

15、(4)本实用新型的一实施例中，面板灯的安装框体包括主支架及两副支架，上述两副支架分别设置于所述主支架的两端。主支架包括主固定部及两侧翼部。上述两侧翼部分别设置于主固定部的两端。主固定部具有至少一第一结构强化翼，且第一结构强化翼设置于主固定部的一侧。各个侧翼部具有至少一第二结构强化翼，且第二结构强化翼设置于侧翼部的一侧。各个副支架具有至少一第三结构强化翼，且第三结构强化翼设置于副支架的一侧。上述的结构强化翼设计可有效地提升安装框体的结构强度，使安装框体的不易变形。因此，面板灯的使用寿命可以大幅增加。

16、(5)本实用新型的一实施例中，面板灯的安装框体的主支架的各个侧翼部具有锁固片。各个侧翼部通过锁固片固定于对应的副支架上。锁固片具有3个拉钉连接孔，且上述3个拉钉连接孔的中心的联机可形成三角形。上述的拉钉连接孔的结构设计可使锁固片稳固地通过多个拉钉固定于副支架上，以进一步增加安装框体的结构强度，使安装框体的不易变形。因此，面板灯的使用寿命可以进一步提升。

17、(6)本实用新型的一实施例中，面板灯的安装框体的主支架的主固定部具有多个安装孔及接线端子连接孔。上述多个安装孔分布于主固定部上，而接线端子连接孔可与接线端子连接。通过上述的主固定部的结构设计，面板灯可以适用于不同的安装环境。因此，面板灯使用上可以更具有弹性，应用上也可以更为广泛。

技术特征：

1.一种具有组合式安装框体的面板灯，其特征在于，包含：

2.如权利要求1所述的具有组合式安装框体的面板灯，其特征在于，各个所述v形弹簧包括固定端、两支部及分别对应于所述两支部的两翼部，所述固定端固定于所述灯体上，各个所述支部的一端与所述固定端连接，各个所述支部的另一端与对应的所述翼部连接，各个所述v形弹簧通过其所述两翼部与所述安装框体相互固定。

3.如权利要求2所述的具有组合式安装框体的面板灯，其特征在于，各个所述v形弹簧还包括分别对应于所述两翼部的两钩部，各个所述翼部的一端与对应的所述支部的另一端连接，而各个所述翼部的另一端与对应的所述钩部连接。

4.如权利要求2所述的具有组合式安装框体的面板灯，其特征在于，所述两翼部的延伸方向相反。

5.如权利要求2所述的具有组合式安装框体的面板灯，其特征在于，各个所述支部与水平参考面的夹角大于对应的所述翼部与所述水平参考面的夹角。

6.如权利要求2所述的具有组合式安装框体的面板灯，其特征在于，所述v形弹簧的所述两支部分别推挤所述固定槽的两端。

7.如权利要求1所述的具有组合式安装框体的面板灯，其特征在于，所述主支架包括主固定部及两侧翼部，所述两侧翼部分别设置于所述主固定部的两端并分别对应于所述两副支架，各个所述侧翼部具有锁固片，并通过所述锁固片固定于对应的所述副支架上。

8.如权利要求7所述的具有组合式安装框体的面板灯，其特征在于，所述主固定部具有至少一第一结构强化翼，所述第一结构强化翼设置于所述主固定部的一侧，各个所述侧翼部具有至少一第二结构强化翼，所述第二结构强化翼设置于所述侧翼部的一侧。

9.如权利要求7所述的具有组合式安装框体的面板灯，其特征在于，各个所述副支架具有至少一第三结构强化翼，所述第三结构强化翼设置于所述副支架的一侧。

10.如权利要求7所述的具有组合式安装框体的面板灯，其特征在于，所述主固定部具有多个安装孔。

技术总结
一种具有组合式安装框体的面板灯，其包含灯体、多个V形弹簧及安装框体。安装框体与灯体接触，并通过上述多个V形弹簧与灯体连接。安装框体包括主支架及两副支架。上述两副支架分别设置于主支架的两端。各个副支架包括多个固定槽，各个V形弹簧对应于其中一个固定槽。各个V形弹簧插入对应的所述固定槽，使安装框体与灯体相互固定。

技术研发人员：钟伟彪,卢福星,洪海波,廖斯山,李锦生,李得嘉,曹亮亮
受保护的技术使用者：厦门普为光电科技有限公司
技术研发日：20240717
技术公布日：2025/4/24
