旋转曲径板定位装置的制造方法

专利名称:旋转曲径板定位装置的制造方法
【专利摘要】旋转曲径板定位装置，包括凸头、限位轴、水平基座、通孔、曲径板、转轴、竖直基座、顶帽、加工平台；其特征在于竖直基座和水平基座固定连接，所述水平基座上还开设有通孔，水平基座通过穿设于所述通孔内的螺栓和加工平台连接；所述竖直基座上还设置有限位轴和转轴，所述转轴穿过“Z”字形曲径板上的轴孔与曲径板相连，曲径板能够绕转轴转动；本实用新型的凸头外设置有顶帽，顶帽能够更换，延长了本实用新型的使用寿命，设置转动曲径板能够快速定位、快速解除限位，提升工作效率。
【专利说明】
旋转曲径板定位装置
技术领域
[0001]本实用新型涉及机械加工工装技术领域，更具体地说是一种旋转曲径板定位装置。
【背景技术】
[0002]在焊接、打孔、切割等机械加工工作中，必须对待加工工件进行定位，以保证加工的精确度，在加工完成后，需要迅速解除限位，取出工件。但是现在加工定位装置的改进都只集中在施力一侧，承力侧都是采用固定的铁块，无论是夹紧定位，还是解除限位都只能靠操作施力一侧完成，工作效率低。

【发明内容】

[0003]为解决上述问题，克服现有技术的不足，本实用新型提供了一种定位曲径板能够转动，快速定位，快速解除限位的旋转曲径板定位装置。
[0004]为实现上述目的，本实用新型提供的旋转曲径板定位装置，包括凸头、限位轴、水平基座、通孔、曲径板、转轴、竖直基座、顶帽、加工平台；其特征在于竖直基座和水平基座固定连接，所述水平基座上还开设有通孔，水平基座通过穿设于所述通孔内的螺栓和加工平台连接;所述竖直基座上还设置有限位轴和转轴，所述转轴穿过“Z”字形曲径板上的轴孔与曲径板相连，曲径板能够绕转轴转动。
[0005]进一步地，所述曲径板包含设置有凸头的上臂，与上臂平行的下臂和连接在上臂、下臂之间的曲径三部分。
[0006]进一步地，曲径板上轴孔的中心和曲径板上臂的下边缘在同一平面上。
[0007]进一步地，曲径板上臂的上边缘还设有与限位轴相匹配的弧形凹槽。
[0008]进一步地，所述凸头外设置有顶帽。
[0009]本实用新型的有益效果是:本实用新型的凸头外设置有顶帽，顶帽能够更换，延长了本实用新型的使用寿命，设置转动曲径板能够快速定位、快速解除限位，提升工作效率。
[0010]【附图说明】
:

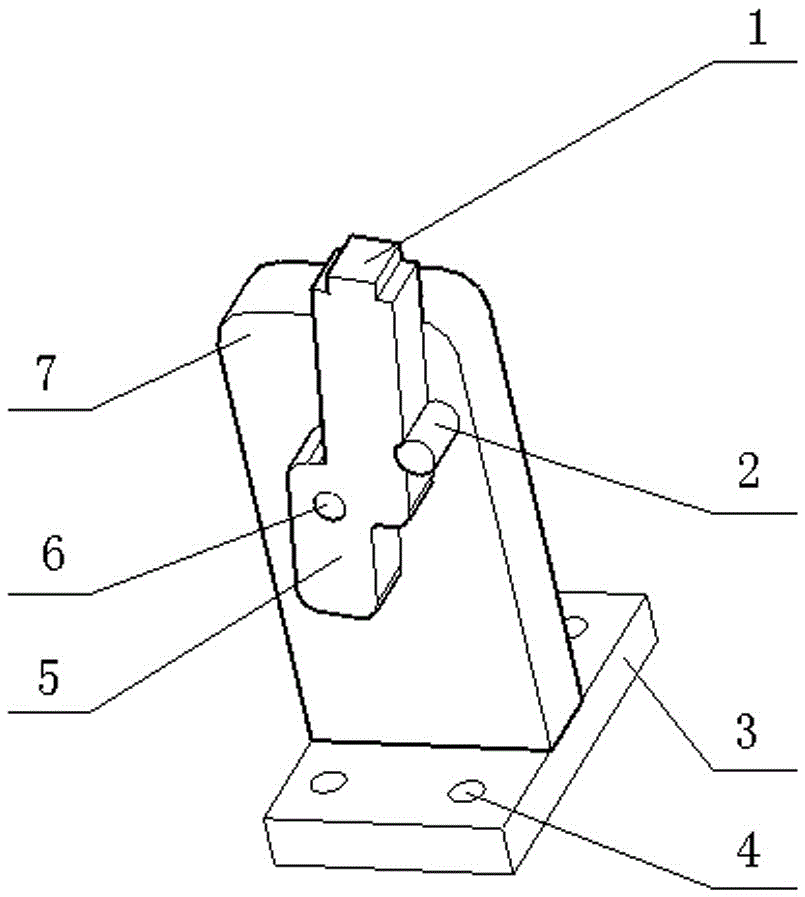

[0011]附图1是本实用新型不加顶帽时的结构示意图；
[0012]附图2是本实用新型包含顶帽时的结构示意图；
[0013]附图3是本实用新型设置于加工平台上的结构示意图；
[0014]附图中:1、凸头，2、限位轴，3、水平基座，4、通孔，5、曲径板，6、转轴，7、竖直基座，
8、顶帽，9、加工平台，10、弧形凹槽。
[0015]【具体实施方式】:
[0016]为使本实用新型实施的目的、技术方案和优点更加清楚，下面将结合本实用新型的附图，对本实用新型进行更加详细的描述。
[0017]在对本实用新型的描述中，需要理解的是，指示方位或位置关系的描述为基于附图所示的方位或位置关系，仅是为了便于描述本实用新型和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本实用新型保护范围的限制。
[0018]在附图1、附图2和附图3中本实用新型提供的旋转曲径板定位装置，包括凸头1、限位轴2、水平基座3、通孔4、曲径板5、转轴6、竖直基座7、顶帽8、加工平台9;其特征在于竖直基座7和水平基座3固定连接，所述水平基座3上还开设有通孔4，水平基座3通过穿设于所述通孔4内的螺栓和加工平台9连接;所述竖直基座7上还设置有限位轴2和转轴6，所述转轴6穿过“Z”字形曲径板5上的轴孔与曲径板5相连，曲径板5能够绕转轴6转动。
[0019]所述曲径板5包含设置有凸头I的上臂，与上臂平行的下臂和连接在上臂、下臂之间的曲径三部分;所述凸头I外设置有顶帽8。
[0020]曲径板5上轴孔的中心和曲径板5上臂的下边缘在同一平面上。
[0021 ]曲径板5上臂的上边缘还设有与限位轴2相匹配的弧形凹槽10。
[0022]在闲置时，保持弧形凹槽10和限位轴2接触，此时曲径板5的上臂和下臂呈上下倾斜静止状态;在对待加工工件定位时，转动曲径板5的上臂至水平此时限位轴2和下臂上边缘相切;加工完成后，向下转动下臂，至弧形凹槽10和限位轴2接触;使用过程中顶帽8出现损伤，能够更换。
[0023]本实用新型的凸头I外设置有顶帽8，顶帽8能够更换，延长了本实用新型的使用寿命，设置转动曲径板5能够快速定位、快速解除限位，提升工作效率。
【主权项】
1.旋转曲径板定位装置，包括凸头(I)、限位轴(2)、水平基座(3)、通孔(4)、曲径板(5)、转轴(6)、竖直基座(7)、顶帽(8)、加工平台(9);其特征在于竖直基座(7)和水平基座(3)固定连接，所述水平基座(3)上还开设有通孔(4)，水平基座(3)通过穿设于所述通孔(4)内的螺栓和加工平台(9)连接;所述竖直基座(7)上还设置有限位轴(2)和转轴(6)，所述转轴(6)穿过“Z”字形曲径板(5)上的轴孔与曲径板(5)相连。2.如权利要求1所述的旋转曲径板定位装置，其特征在于所述曲径板(5)包含设置有凸头(I)的上臂，与上臂平行的下臂和连接在上臂、下臂之间的曲径三部分。3.如权利要求1所述的旋转曲径板定位装置，其特征在于曲径板(5)上轴孔的中心和曲径板(5)上臂的下边缘在同一平面上。4.如权利要求1所述的旋转曲径板定位装置，其特征在于曲径板(5)上臂的上边缘还设有与限位轴(2)相匹配的弧形凹槽(10)。5.如权利要求1所述的旋转曲径板定位装置，其特征在于所述凸头(I)外设置有顶帽(8)0
【文档编号】B23K37/04GK205703000SQ201620343390
【公开日】2016年11月23日
【申请日】2016年4月22日
【发明人】路克建
【申请人】山东金成机械有限公司
