一种自行车链轮曲柄打孔装置的制作方法

本技术涉及自行车，具体涉及一种自行车链轮曲柄打孔装置。

背景技术：

1、自行车又称脚踏车或单车，通常是二轮的小型陆上车辆。人骑上车后，以脚踩踏板为动力，是绿色环保的交通工具。自行车种类很多，有单人自行车，双人自行车还有多人自行车。可以作为环保的交通工具用来代步、出行；越来越多的人将自行车作为健身器材用来骑行锻炼、自行车出游；自行车本身也是一项体育竞技运动，有公路自行车赛、山地自行车赛、场地自行车赛、特技自行车比赛等。

2、目前市场上大部分的自行车链轮曲柄定向打孔设备在使用时，对链轮曲柄（物件）进行二次打孔时需要会将链轮曲柄取下后重新固定，给工作人员的打孔工作带来不便，降低了工作人员的工作效率，延长了人员的工作时间。

3、为此提出一种自行车链轮曲柄打孔装置，在装置的基础上进行升级和改造，解决这些不足。

技术实现思路

1、本实用新型的目的在于：为解决对链轮曲柄（物件）进行二次打孔时需要会将链轮曲柄取下后重新固定，给工作人员的打孔工作带来不便，降低了工作人员的工作效率的问题，本实用新型提供了一种自行车链轮曲柄打孔装置。

2、本实用新型为了实现上述目的具体采用以下技术方案：

3、一种自行车链轮曲柄打孔装置，包括外壳，所述外壳的内壁滑动连接有放置凹板，所述放置凹板的上端转动连接有固定板，所述固定板的外端设置有固定机构，所述外壳的底部设置有收集箱，所述收集箱的外端开设有把手槽，所述外壳的外端固定连接有支撑杆，所述支撑杆的外端固定安装有打孔装置，所述外壳的外端设置有调节机构。

4、进一步地，所述固定板的内壁滑动连接有挤压板，所述挤压板的内壁滑动连接有导向杆，所述导向杆的一端与所述固定板的内壁固定安装，所述挤压板的上端固定安装有弹簧，所述弹簧的一端与所述固定板的内壁固定安装。

5、进一步地，所述调节机构包括把手，所述外壳的外端转动连接有把手，所述把手的中间固定安装有螺纹杆，所述螺纹杆的外端两侧螺纹连接有螺纹块，所述螺纹块的一端与所述放置凹板的一端固定安装。

6、进一步地，所述放置凹板的一端固定连接有滑块，所述外壳的内壁开设有供所述滑块的外端滑动连接的滑槽。

7、进一步地，所述固定机构包括固定杆，所述固定板的内壁滑动连接有固定杆，所述固定杆的一端连接有拉栓，所述放置凹板的表面固定连接有固定块，所述固定块的外端开设有供所述固定杆的外端卡接的卡槽。

8、进一步地，所述固定杆的外端固定连接有挡块，所述挡块的外端固定安装有弹簧二，所述弹簧二的一端与所述固定板的内壁固定安装。

9、本实用新型的有益效果如下：

10、本实用新型通过旋转把手带动螺纹杆进行旋转，使螺纹块带动放置凹板进行移动，方便将需要打孔的物件放在放置凹板上，通过旋转固定板将物件进行固定，通过弹簧的作用，使挤压板对物件进行抵接，提高物件的稳定性，通过转动把手，再次调节放置凹板的位置，不需要将物件取下后重新固定，给工作人员的打孔工作带来便利，提高了工作人员的工作效。

11、本实用新型通过弹簧二的作用力，使固定杆与固定块外端的卡槽进行卡接，将固定板固定在放置凹板上，通过向外拉动拉栓带动固定杆进行移动，使固定杆与卡槽进行分开，便于将固定杆进行打开，将打过孔的物件进行取出。

技术特征：

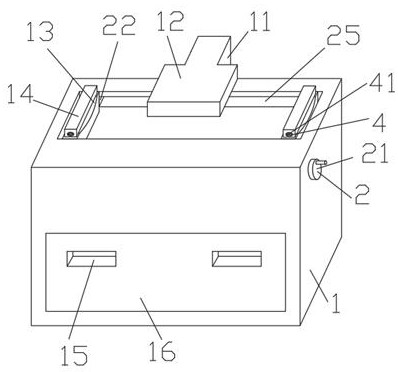

1.一种自行车链轮曲柄打孔装置，包括外壳（1），其特征在于：所述外壳（1）的内壁滑动连接有放置凹板（13），所述放置凹板（13）的上端转动连接有固定板（14），所述固定板（14）的外端设置有固定机构（4），所述外壳（1）的底部设置有收集箱（16），所述收集箱（16）的外端开设有把手槽（15），所述外壳（1）的外端固定连接有支撑杆（11），所述支撑杆（11）的外端固定安装有打孔装置（12），所述外壳（1）的外端设置有调节机构（2）。

2.如权利要求1所述的一种自行车链轮曲柄打孔装置，其特征在于：所述固定板（14）的内壁滑动连接有挤压板（32），所述挤压板（32）的内壁滑动连接有导向杆（3），所述导向杆（3）的一端与所述固定板（14）的内壁固定安装，所述挤压板（32）的上端固定安装有弹簧（31），所述弹簧（31）的一端与所述固定板（14）的内壁固定安装。

3.如权利要求1所述的一种自行车链轮曲柄打孔装置，其特征在于：所述调节机构（2）包括把手（21），所述外壳（1）的外端转动连接有把手（21），所述把手（21）的中间固定安装有螺纹杆（23），所述螺纹杆（23）的外端两侧螺纹连接有螺纹块（24），所述螺纹块（24）的一端与所述放置凹板（13）的一端固定安装。

4.如权利要求3所述的一种自行车链轮曲柄打孔装置，其特征在于：所述放置凹板（13）的一端固定连接有滑块（22），所述外壳（1）的内壁开设有供所述滑块（22）的外端滑动连接的滑槽（25）。

5.如权利要求1所述的一种自行车链轮曲柄打孔装置，其特征在于：所述固定机构（4）包括固定杆（44），所述固定板（14）的内壁滑动连接有固定杆（44），所述固定杆（44）的一端连接有拉栓（41），所述放置凹板（13）的表面固定连接有固定块（46），所述固定块（46）的外端开设有供所述固定杆（44）的外端卡接的卡槽（45）。

6.如权利要求5所述的一种自行车链轮曲柄打孔装置，其特征在于：所述固定杆（44）的外端固定连接有挡块（43），所述挡块（43）的外端固定安装有弹簧二（42），所述弹簧二（42）的一端与所述固定板（14）的内壁固定安装。

技术总结
本技术属于自行车技术领域，公开了一种自行车链轮曲柄打孔装置，包括外壳，所述外壳的内壁滑动连接有放置凹板，所述放置凹板的上端转动连接有固定板，所述固定板的外端设置有固定机构，所述外壳的底部设置有收集箱，所述收集箱的外端开设有把手槽，所述外壳的外端固定连接有支撑杆，所述支撑杆的外端固定安装有打孔装置，所述外壳的外端设置有调节机构，所述固定板的内壁滑动连接有挤压板，所述挤压板的内壁滑动连接有导向杆，本技术通过旋转把手带动螺纹杆进行旋转，使螺纹块带动放置凹板进行移动，方便将需要打孔的物件放在放置凹板上，通过旋转固定板将物件进行固定，通过弹簧的作用，使挤压板对物件进行抵接，提高物件的稳定性。

技术研发人员：何光荣,许开明
受保护的技术使用者：扬州创盟自行车配件有限公司
技术研发日：20231127
技术公布日：2024/11/18
