一种波浪板圆弧弯曲模的制作方法

本技术涉及弯曲模，尤其涉及一种波浪板圆弧弯曲模。

背景技术：

1、波浪板圆弧弯曲模是一种专门用于制造波浪板的工具，它可以将平面的波浪板材料弯曲成所需的圆弧形状。波浪板广泛应用于建筑、装饰、船舶、车辆等领域，可以增加产品的美观性和结构强度，波浪板弯曲模的设计和制造需要考虑多个因素，如材料选择、弯曲半径、弯曲角度等，以确保最终产品的质量和性能。针对不同的应用领域和需求，波浪板弯曲模可以有不同的形状和尺寸，以适应各种设计要求。

2、现有的波浪板圆弧弯曲模在使用时，无法调节安装架的高度，由于弯曲的波浪板的尺寸规格有的较大，无法调整安装架的高度，导致波浪板的底部与地面接触，无法对波浪板进行加工，降低的装置使用的适用性。

技术实现思路

1、本实用新型的目的是为了解决现有技术中无法调节安装架的高度，由于弯曲的波浪板的尺寸规格有的较大，无法调整安装架的高度，导致波浪板的底部与地面接触，无法对波浪板进行加工，降低的装置使用的适用性的问题，而提出的一种波浪板圆弧弯曲模。

2、为了实现上述目的，本实用新型采用了如下技术方案：

3、一种波浪板圆弧弯曲模，包括安装架，安装架的底部对称固定安装有两根横杆，两根横杆的下表面均开设有滑槽，滑槽的内壁对称滑动安装有两个滑块，安装架的内壁之间对称转动安装有两根双向丝杆，双向丝杆贯穿两个滑块的外表面并与其螺纹连接，两个滑块的下表面均转动安装有支撑杆，相邻两根支撑杆的底端转动安装有顶板，两根双向丝杆相邻的一端均贯穿安装架的外表面并固定安装有带轮，两个带轮的外表面套设有皮带，其中一根双向丝杆的另一端贯穿安装架的外表面，并固定安装有旋钮，通过转动旋钮即可调整安装架的高度，方便不同尺寸波浪板本体的生产需求，大大提高了装置的适用性。

4、作为本实用新型的进一步方案，安装架的顶端转动安装有成型外柱，安装架的顶端还转动安装有成型内柱，成型内柱设置于成型外柱的正下方，成型内柱与成型外柱之间设置有波浪板本体，成型外柱靠近两端的外表面固定安装有压杆，在压弯波浪板本体时，通过压杆带动成型外柱绕着成型内柱的外表面转动，从而将成型内柱与成型外柱之间的波浪板本体进行压弯生产。

5、作为本实用新型的进一步方案，安装架的顶端固定安装有上压板，安装架的顶端固定安装有工作台，工作台设置于上压板的下方，工作台和上压板之间设置有波浪板本体，在压弯波浪板本体时，先将上压板向下下压，使上压板将波浪板本体压在工作台的上表面。

6、作为本实用新型的进一步方案，安装架底部的四个拐角位置均固定安装有自锁万向轮，通过自锁万向轮便于移动装置的位置。

7、与现有技术相比，本实用新型具有如下有益效果：

8、通过两根双向丝杆的转动，带动两个滑块相互靠近运动，通过滑块带动支撑杆转动，使支撑杆带动顶板向下移动，当顶板与地面接触时，此时继续转旋钮，使顶板带动安装架升起，通过本装置可以使顶板带动安装架升起，当波浪板本体的尺寸较大时，通过转动旋钮即可调整安装架的高度，方便不同尺寸波浪板本体的生产需求，大大提高了装置的适用性。

技术特征：

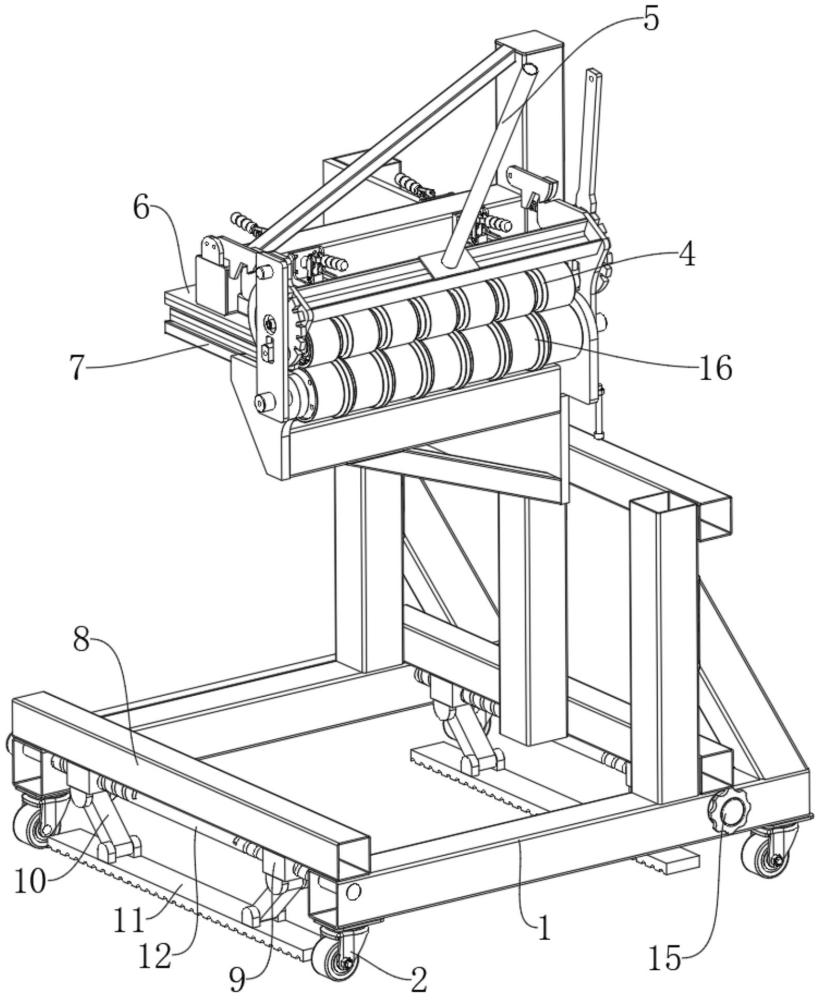

1.一种波浪板圆弧弯曲模，包括安装架（1），其特征在于，所述安装架（1）的底部对称固定安装有两根横杆（8），两根所述横杆（8）的下表面均开设有滑槽，所述滑槽的内壁对称滑动安装有两个滑块（9），所述安装架（1）的内壁之间对称转动安装有两根双向丝杆（12），所述双向丝杆（12）贯穿两个滑块（9）的外表面并与其螺纹连接，两个所述滑块（9）的下表面均转动安装有支撑杆（10），相邻两根所述支撑杆（10）的底端转动安装有顶板（11），两根所述双向丝杆（12）相邻的一端均贯穿安装架（1）的外表面并固定安装有带轮（13），两个所述带轮（13）的外表面套设有皮带（14），其中一根所述双向丝杆（12）的另一端贯穿安装架（1）的外表面，并固定安装有旋钮（15）。

2.根据权利要求1所述的一种波浪板圆弧弯曲模，其特征在于，所述安装架（1）的顶端转动安装有成型外柱（4），所述安装架（1）的顶端还转动安装有成型内柱（16），所述成型内柱（16）设置于成型外柱（4）的正下方。

3.根据权利要求2所述的一种波浪板圆弧弯曲模，其特征在于，所述安装架（1）的顶端固定安装有上压板（6），所述安装架（1）的顶端固定安装有工作台（7），所述工作台（7）设置于上压板（6）的下方，所述工作台（7）和上压板（6）之间设置有波浪板本体（3）。

4.根据权利要求3所述的一种波浪板圆弧弯曲模，其特征在于，所述成型内柱（16）与成型外柱（4）之间设置有波浪板本体（3），所述成型外柱（4）靠近两端的外表面固定安装有压杆（5）。

5.根据权利要求1所述的一种波浪板圆弧弯曲模，其特征在于，所述安装架（1）底部的四个拐角位置均固定安装有自锁万向轮（2）。

6.根据权利要求1所述的一种波浪板圆弧弯曲模，其特征在于，所述顶板（11）的下表面开设有防滑条纹。

7.根据权利要求1所述的一种波浪板圆弧弯曲模，其特征在于，所述支撑杆（10）为倾斜设置。

技术总结
本技术一种波浪板圆弧弯曲模，涉及弯曲模技术领域，本技术的目的是为了解决现有技术中无法调节安装架的高度，由于弯曲的波浪板的尺寸规格有的较大，无法调整安装架的高度，导致波浪板的底部与地面接触，无法对波浪板进行加工，降低的装置使用的适用性的问题，而提出的波浪板弯曲模，包括安装架，安装架的底部对称固定安装有两根横杆，两根横杆的下表面均开设有滑槽。本技术通过滑块带动支撑杆转动，使支撑杆带动顶板向下移动，使顶板带动安装架升起，通过本装置可以使顶板带动安装架升起，当波浪板本体的尺寸较大时，通过转动旋钮即可调整安装架的高度，方便不同尺寸波浪板本体的生产需求，大大提高了装置的适用性。

技术研发人员：羊玉峰,杨海峰
受保护的技术使用者：无锡圣迈亿精密制造科技有限公司
技术研发日：20240326
