燃烧器的制作方法

本申请涉及燃气灶具，例如涉及一种燃烧器。

背景技术：

1、目前，现有的燃烧器一般包括一个或多个外火盖、一个内火盖构成，在外火盖及内火盖中间必须有空腔，构成二次空气的流道，对内火盖进行空气补给。

2、在实现本公开实施例的过程中，发现相关技术中至少存在如下问题：

3、相关技术中的多火盖燃烧器在实际使用过程中，内火盖因为正对锅底中心，根据锅底液体的流动，中间区域更容易受到溢锅的影响，导致内火盖堵塞、无法点火和稳定燃烧。

4、需要说明的是，在上述背景技术部分公开的信息仅用于加强对本申请的背景的理解，因此可以包括不构成本领域普通技术人员已知的现有技术的信息。

技术实现思路

1、为了对披露的实施例的一些方面有基本的理解，下面给出了简单的概括。所述概括不是泛泛评述，也不是要确定关键/重要组成元素或描绘这些实施例的保护范围，而是作为后面的详细说明的序言。

2、本公开实施例提供一种燃烧器，以提高内火盖的燃烧稳定性。

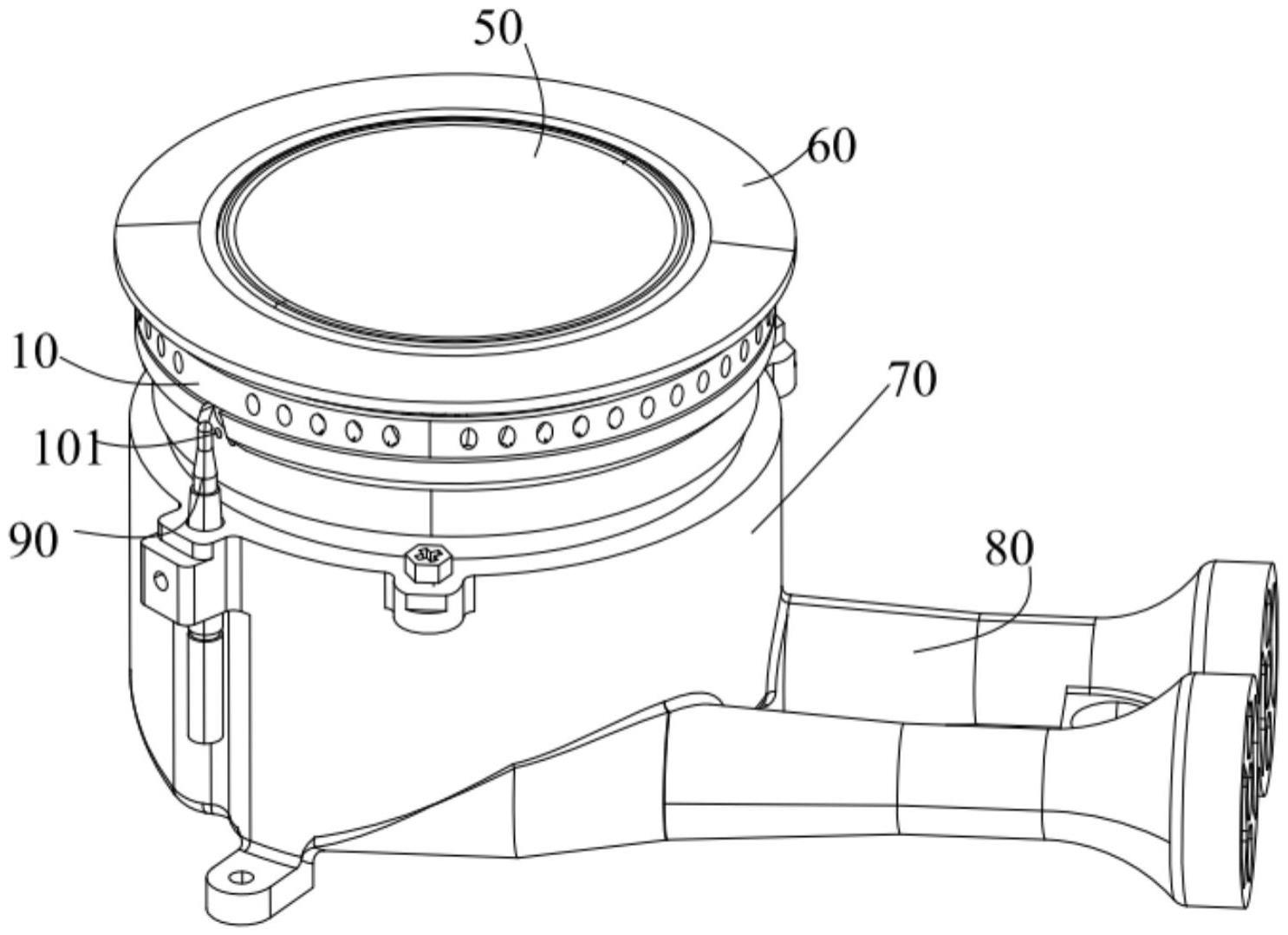

3、本公开实施例提供一种燃烧器，燃烧器包括：内火盖；外火盖，套设于内火盖的外侧；高透板，至少盖设于内火盖的上方，高透板遮挡内火盖的至少部分出火孔，且内火盖产生热量能够穿过或通过高透板传递至锅底。

4、可选地，高透板与外火盖或内火盖相连接。

5、可选地，燃烧器还包括：安装板，连接在外火盖的上方，安装板构造有安装部，高透板设于安装部，以使高透板与安装板相连接。

6、可选地，高透板的外径大于或等于内火盖的外径；和/或，安装板的外径大于或等于外火盖的外径。

7、可选地，高透板的上表面与安装板的上表面相平齐；和/或，燃烧器还包括：隔热件，位于安装板和高透板的之间。

8、可选地，安装板与外火盖间隔设置，且安装板和外火盖之间形成排烟间隙，排烟间隙连通外界和内火盖。

9、可选地，沿从外到内的方向，外火盖的上表面向下倾斜。

10、可选地，外火盖与内火盖相贴靠或者间隔设置。

11、可选地，燃烧器还包括：炉头，包括由内向外依次间隔套设的第一环壁、第二环壁和第三环壁，第一环壁围合出内混气腔，第二环壁和第三环壁围合出外混气腔；外火盖盖设于外混气腔的上方，内火盖盖设于内混气腔的上方。

12、可选地，外火盖与内火盖间隔设置时，外火盖和内火盖之间围合出第一二次空气通道，第一环壁和第二环壁围合出第二二次空气通道，第二二次空气通道流通外界和第一二次空气通道。

13、可选地，燃烧器还包括：格栅，位于第二二次空气通道内，第二二次空气通道内的二次空气经过格栅流入第一二次空气通道内。

14、可选地，燃烧器还包括：隔热座，设于内混气腔的上方，内火盖安装于隔热座，以减少内火盖和炉头之间的传热；和/或，热电偶，位于外火盖的外侧，外火盖构造有第一火孔，第一火孔与热电偶相对应。

15、可选地，外火盖包括大气式火盖；和/或，内火盖包括红外燃烧板。

16、本公开实施例提供的燃烧器，可以实现以下技术效果：

17、本公开实施例的燃烧器，内火盖和外火盖共同实现燃烧。内火盖位于外火盖的内侧，内火盖上方设置高透板，高透板一方面便于内火盖的热量传递至锅底，保证燃烧器的加热作用。另一方面，高透板能够起到遮挡作用，避免溢锅产生的残渣、液体等流至内火盖处，进而避免内火盖堵塞，以保证内火盖的稳定燃烧，提高燃烧器的中心燃烧稳定性。

18、以上的总体描述和下文中的描述仅是示例性和解释性的，不用于限制本申请。

技术特征：

1.一种燃烧器，其特征在于，包括：

2.根据权利要求1所述的燃烧器，其特征在于，

3.根据权利要求1所述的燃烧器，其特征在于，还包括：

4.根据权利要求3所述的燃烧器，其特征在于，

5.根据权利要求3所述的燃烧器，其特征在于，

6.根据权利要求3所述的燃烧器，其特征在于，

7.根据权利要求1所述的燃烧器，其特征在于，

8.根据权利要求1所述的燃烧器，其特征在于，

9.根据权利要求8所述的燃烧器，其特征在于，还包括：

10.根据权利要求9所述的燃烧器，其特征在于，

11.根据权利要求10所述的燃烧器，其特征在于，还包括：

12.根据权利要求9所述的燃烧器，其特征在于，还包括：

13.根据权利要求1至12中任一项所述的燃烧器，其特征在于，

技术总结
本申请涉及燃气灶具技术领域，公开一种燃烧器。燃烧器包括：内火盖；外火盖，套设于内火盖的外侧；高透板，至少盖设于内火盖的上方，高透板遮挡内火盖的至少部分出火孔，且内火盖产生热量能够穿过或通过高透板传递至锅底。高透板一方面便于内火盖的热量传递至锅底，保证燃烧器的加热作用。另一方面，高透板能够起到遮挡作用，避免溢锅产生的残渣、液体等流至内火盖处，进而避免内火盖堵塞，以保证内火盖的稳定燃烧，提高燃烧器的中心燃烧稳定性。

技术研发人员：许升,方松青,贺立军,苑善通,马晨旭
受保护的技术使用者：青岛海尔智能技术研发有限公司
技术研发日：20230529
技术公布日：2024/1/15
