一种火电厂冷却塔的节能利用装置的制作方法

本技术涉及冷却塔，更具体地说，它涉及一种火电厂冷却塔的节能利用装置。

背景技术：

1、冷却塔是用水作为循环冷却剂，从一系统中吸收热量排放至大气中，以降低水温的装置，其是利用水与空气流动接触后进行冷热交换产生蒸汽，蒸汽挥发带走热量达到蒸发散热装置，以保证系统的正常运行，因此冷却塔的风机就在这其中起到了非常大的作用，以保证冷却塔可以长时间的进行工作，但现有的冷却塔不具备节能效果，且无法对风机的高度进行调节。

技术实现思路

1、(1)要解决的技术问题

2、针对现有技术存在的不足，本实用新型的目的在于提供一种火电厂冷却塔的节能利用装置，其具有节能效果和便于对风机高度进行调节的特点。

3、(2)技术方案

4、为实现上述目的，本实用新型提供了一种火电厂冷却塔的节能利用装置，包括冷却塔主体，所述冷却塔主体的顶部设置有太阳能电池板，所述冷却塔主体的顶部固定连接有通风筒，所述通风筒的内壁上固定连接有第一固定板和第二固定板，所述第一固定板和第二固定板的数量均为两个，两个所述第一固定板的相对面上均设置有第一轴承，两个第一轴承的内部均穿设有第一转轴，两个第一转轴的相对端固定连接有螺纹柱，所述第一固定板的顶部固定连接有第一固定架，且第一固定架上固定连接有第一电机，所述第一电机的输出轴与第一转轴的一端固定连接，所述螺纹柱的表面螺纹连接有螺纹筒，两个所述第二固定板的相对面上固定连接有同一个滑杆，所述滑杆的表面滑动套接有滑筒，所述螺纹筒和滑筒的表面均固定连接有第一连接板，两个所述第一连接板的相对端均固定连接有u形座，两个所述u形座的相对内壁上均固定连接有缓冲组件，两个所述缓冲组件的一端固定连接有第二连接板，两个所述第二连接板的一端固定连接有同一个固定座，所述固定座的顶部设置有第二轴承，且第二轴承的内部穿设有第二转轴，且第二转轴的底端固定连接有叶片，所述固定座的顶部固定连接有第二固定架，且第二固定架上固定连接有第二电机，所述第二电机的输出轴与第二转轴的一端固定连接。

5、使用本技术方案的火电厂冷却塔的节能利用装置时，通过太阳能电池板对电能进行收集，通过利用收集的电能为冷却塔主体的散热设备提供电能，使设备更加的节能环保，且通过第一电机带动螺纹柱转动，使螺纹柱在螺纹筒的内部转动，使螺纹筒和滑筒分别在螺纹柱和滑杆的表面活动，使螺纹筒和滑筒通过第一连接板带动固定座上升或下降，使固定座带动第二电机和叶片下降，便于通过叶片将冷却塔主体内的水蒸气快速排出，且通过缓冲组件对设备起到缓冲保护的作用。

6、进一步地，所述螺纹筒和滑筒的表面均固定连接有限位块，所述通风筒的相对内壁上均开设有限位槽，两个所述限位块分别滑动连接在两个限位槽的内部。

7、进一步地，所述u形座的相对内壁上固定连接有同一个限位杆，所述第二连接板的顶部开设有限位孔，所述限位杆滑动连接在限位孔的内部。

8、进一步地，所述缓冲组件包括阻尼器，所述阻尼器的表面活动套接有弹簧，所述阻尼器和弹簧的一端固定连接在u形座上，所述阻尼器和弹簧的另一端固定连接在第二连接板上。

9、进一步地，所述通风筒的内壁上设置有吸音层。

10、进一步地，所述太阳能电池板的底部设置有蓄电池箱，所述蓄电池箱的内部设置有蓄电池组。

11、(3)有益效果

12、综上所述，本实用新型具有以下有益效果：

13、1、该火电厂冷却塔的节能利用装置，通过设置太阳能电池板，通过太阳能电池板对电能进行收集，通过利用收集的电能为冷却塔主体的散热设备提供电能，使设备更加的节能环保；

14、2、该火电厂冷却塔的节能利用装置，通过设置第一电机、螺纹柱、第二电机和叶片，通过第一电机带动螺纹柱转动，使螺纹柱在螺纹筒的内部转动，使螺纹筒和滑筒分别在螺纹柱和滑杆的表面活动，使螺纹筒和滑筒通过第一连接板带动固定座上升或下降，使固定座带动第二电机和叶片下降，便于通过叶片将冷却塔主体内的水蒸气快速排出，且通过缓冲组件对设备起到缓冲保护的作用。

技术特征：

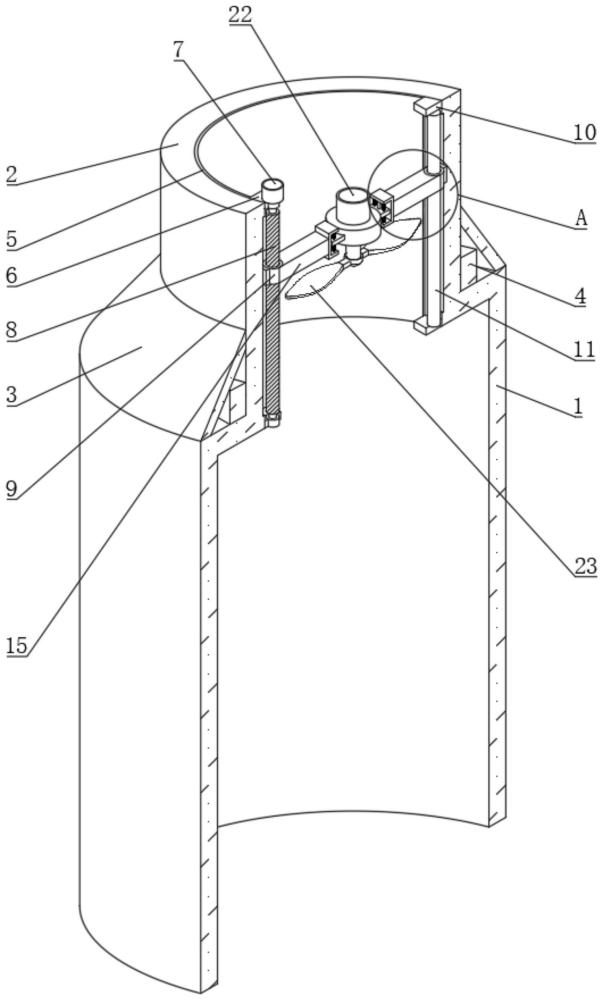

1.一种火电厂冷却塔的节能利用装置，包括冷却塔主体(1)，其特征在于：所述冷却塔主体(1)的顶部设置有太阳能电池板(3)，所述冷却塔主体(1)的顶部固定连接有通风筒(2)，所述通风筒(2)的内壁上固定连接有第一固定板(6)和第二固定板(10)，所述第一固定板(6)和第二固定板(10)的数量均为两个，两个所述第一固定板(6)的相对面上均设置有第一轴承，两个第一轴承的内部均穿设有第一转轴，两个第一转轴的相对端固定连接有螺纹柱(8)，所述第一固定板(6)的顶部固定连接有第一固定架，且第一固定架上固定连接有第一电机(7)，所述第一电机(7)的输出轴与第一转轴的一端固定连接，所述螺纹柱(8)的表面螺纹连接有螺纹筒(9)，两个所述第二固定板(10)的相对面上固定连接有同一个滑杆(11)，所述滑杆(11)的表面滑动套接有滑筒(12)，所述螺纹筒(9)和滑筒(12)的表面均固定连接有第一连接板(15)，两个所述第一连接板(15)的相对端均固定连接有u形座(16)，两个所述u形座(16)的相对内壁上均固定连接有缓冲组件(17)，两个所述缓冲组件(17)的一端固定连接有第二连接板(18)，两个所述第二连接板(18)的一端固定连接有同一个固定座(19)，所述固定座(19)的顶部设置有第二轴承，且第二轴承的内部穿设有第二转轴，且第二转轴的底端固定连接有叶片(23)，所述固定座(19)的顶部固定连接有第二固定架，且第二固定架上固定连接有第二电机(22)，所述第二电机(22)的输出轴与第二转轴的一端固定连接。

2.根据权利要求1所述的一种火电厂冷却塔的节能利用装置，其特征在于：所述螺纹筒(9)和滑筒(12)的表面均固定连接有限位块(14)，所述通风筒(2)的相对内壁上均开设有限位槽(13)，两个所述限位块(14)分别滑动连接在两个限位槽(13)的内部。

3.根据权利要求1所述的一种火电厂冷却塔的节能利用装置，其特征在于：所述u形座(16)的相对内壁上固定连接有同一个限位杆(20)，所述第二连接板(18)的顶部开设有限位孔(21)，所述限位杆(20)滑动连接在限位孔(21)的内部。

4.根据权利要求1所述的一种火电厂冷却塔的节能利用装置，其特征在于：所述缓冲组件(17)包括阻尼器(171)，所述阻尼器(171)的表面活动套接有弹簧(172)，所述阻尼器(171)和弹簧(172)的一端固定连接在u形座(16)上，所述阻尼器(171)和弹簧(172)的另一端固定连接在第二连接板(18)上。

5.根据权利要求1所述的一种火电厂冷却塔的节能利用装置，其特征在于：所述通风筒(2)的内壁上设置有吸音层(5)。

6.根据权利要求1所述的一种火电厂冷却塔的节能利用装置，其特征在于：所述太阳能电池板(3)的底部设置有蓄电池箱(4)，所述蓄电池箱(4)的内部设置有蓄电池组。

技术总结
本技术公开了一种火电厂冷却塔的节能利用装置，属于冷却塔技术领域，其中包括冷却塔主体，所述冷却塔主体的顶部设置有太阳能电池板，所述冷却塔主体的顶部固定连接有通风筒，所述通风筒的内壁上固定连接有第一固定板和第二固定板，所述第一固定板和第二固定板的数量均为两个。其有益效果是，通过设置第一电机、螺纹柱、第二电机和叶片，通过第一电机带动螺纹柱转动，使螺纹柱在螺纹筒的内部转动，使螺纹筒和滑筒分别在螺纹柱和滑杆的表面活动，使螺纹筒和滑筒通过第一连接板带动固定座上升或下降，使固定座带动第二电机和叶片下降，便于通过叶片将冷却塔主体内的水蒸气快速排出，且通过缓冲组件对设备起到缓冲保护的作用。

技术研发人员：张梁
受保护的技术使用者：张梁
技术研发日：20240312
技术公布日：2024/12/12
