一种沙子生产加工用碎石清洗装置的制作方法

本申请涉及沙子，尤其涉及一种沙子生产加工用碎石清洗装置。

背景技术：

1、砂一般分为天然砂和人工砂两类。由自然条件作用而形成的，粒径在5mm以下的岩石颗粒称为天然砂，人工砂是由岩石轧碎而成，由于成本高、片状及粉状物多，按其产源不同，天然砂可分为河砂，海砂和山砂，山砂表面粗糙，颗粒多棱角，含沙量较高，有机杂质含量也较多，质量较差，海砂和河砂表面圆滑，但海砂含盐量较高，对混凝土和砂浆有一定影响，河砂较为洁净应用较广，砂的粗细程度是指不同粒径的砂粒混合在一起的平均粗细程度，通常有粗砂、中砂、细砂之分，砂的颗粒级配是指砂子大小颗粒的搭配比例，如果是同样粗细的砂，空隙最大，两种粒径的砂搭配起来，空隙有所减小，三种粒径的砂搭配，空隙更小，由此可见，砂子的空隙率取决于砂料各级粒径的搭配程度。

2、沙子的生产过程中不可避免的会产生大量碎石，从而需要使用到碎石清洗装置对其进行加工，但是现有的碎石清洗装置在使用时还存在一些不足之处，例如现有的多数碎石清洗装置的清洗方式多数为简单冲洗，此类清洗方式容易因无法对碎石表面顽固积淤进行清理的问题，为此我们提供一种沙子生产加工用碎石清洗装置来解决以上问题。

技术实现思路

1、本实用新型的目的在于提供一种沙子生产加工用碎石清洗装置，以解决上述背景技术中提出的问题。

2、本申请实施例采用下述技术方案：

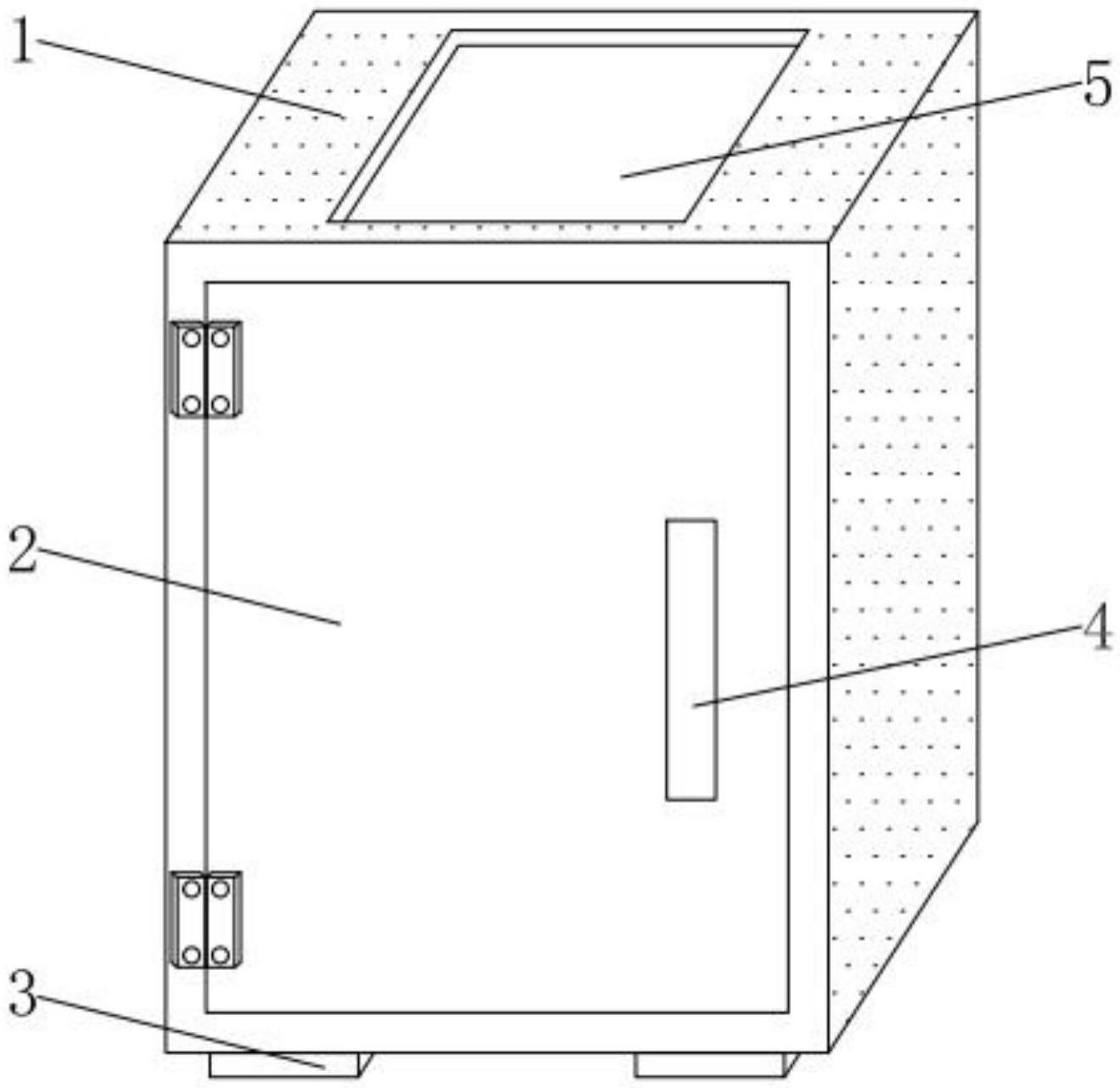

3、一种沙子生产加工用碎石清洗装置，包括箱体，所述箱体的上表面开设有注料槽，所述箱体的内侧壁固定连接有横板，所述横板的上表面固定连接有相对称的框体，每个所述框体的上表面均开设有调节槽，每个所述框体的内底壁均固定连接有振动电机，两个所述振动电机的输出端共同固定连接有隔板，所述隔板的底面固定镶嵌有筛网，所述箱体的内侧壁固定连接有挡板，所述挡板的上表面固定连接有相对称的蓄电池，所述挡板的底面固定连接有立板，所述立板的底端与箱体的内底壁固定连接，所述箱体的内底壁放置有水泵，所述水泵的输入端固定连通有进水管，所述进水管的右端贯穿立板并延伸至立板的右侧，所述水泵的输出端固定连通有排水管，所述排水管的顶端贯穿箱体并延伸至箱体的内部，所述排水管的输出端固定连通有喷头。

4、优选的，所述箱体的下方设有相对称的防滑条，每个所述防滑条的上表面均与箱体的底面固定连接。

5、优选的，所述箱体的左侧面固定连接有多个固定架，每个所述固定架的左端均与排水管的外表面固定连接。

6、优选的，所述挡板的底面固定连接有加固架，所述加固架的底端与水泵的上表面固定连接。

7、优选的，所述箱体的内侧壁开设有相对称的滑槽，每个所述滑槽的内部均活动连接有滑块，两个所述滑块相互靠近的一侧面分别与隔板的左右两端固定连接。

8、优选的，所述箱体的正面通过合页铰接有密封门，所述密封门的正面固定连接有把手。

9、优选的，所述箱体的背面设有检修板，所述检修板的正面与箱体的背面固定连接。

10、本申请实施例采用的上述至少一个技术方案能够达到以下有益效果：

11、该装置通过排水管和喷头的配合，可以对该装置内部的碎石进行水流冲击，从而对碎石表面进行清洗的目的，避免该装置出现无法对其清洗的问题，通过设置有振动电机，能够对该装置内部的碎石进行震荡，避免碎石表面淤泥结块出现残留的现象，通过设置有蓄电池，能够对为该装置提供工作所需电力，提高了该装置的机动性。

技术特征：

1.一种沙子生产加工用碎石清洗装置，包括箱体(1)，其特征在于：所述箱体(1)的上表面开设有注料槽(5)，所述箱体(1)的内侧壁固定连接有横板(15)，所述横板(15)的上表面固定连接有相对称的框体(20)，每个所述框体(20)的上表面均开设有调节槽(19)，每个所述框体(20)的内底壁均固定连接有振动电机(21)，两个所述振动电机(21)的输出端共同固定连接有隔板(23)，所述隔板(23)的底面固定镶嵌有筛网(16)，所述箱体(1)的内侧壁固定连接有挡板(14)，所述挡板(14)的上表面固定连接有相对称的蓄电池(8)，所述挡板(14)的底面固定连接有立板(12)，所述立板(12)的底端与箱体(1)的内底壁固定连接，所述箱体(1)的内底壁放置有水泵(11)，所述水泵(11)的输入端固定连通有进水管(13)，所述进水管(13)的右端贯穿立板(12)并延伸至立板(12)的右侧，所述水泵(11)的输出端固定连通有排水管(10)，所述排水管(10)的顶端贯穿箱体(1)并延伸至箱体(1)的内部，所述排水管(10)的输出端固定连通有喷头(17)。

2.根据权利要求1所述的一种沙子生产加工用碎石清洗装置，其特征在于：所述箱体(1)的下方设有相对称的防滑条(3)，每个所述防滑条(3)的上表面均与箱体(1)的底面固定连接。

3.根据权利要求1所述的一种沙子生产加工用碎石清洗装置，其特征在于：所述箱体(1)的左侧面固定连接有多个固定架(6)，每个所述固定架(6)的左端均与排水管(10)的外表面固定连接。

4.根据权利要求1所述的一种沙子生产加工用碎石清洗装置，其特征在于：所述挡板(14)的底面固定连接有加固架(9)，所述加固架(9)的底端与水泵(11)的上表面固定连接。

5.根据权利要求1所述的一种沙子生产加工用碎石清洗装置，其特征在于：所述箱体(1)的内侧壁开设有相对称的滑槽(22)，每个所述滑槽(22)的内部均活动连接有滑块(7)，两个所述滑块(7)相互靠近的一侧面分别与隔板(23)的左右两端固定连接。

6.根据权利要求1所述的一种沙子生产加工用碎石清洗装置，其特征在于：所述箱体(1)的正面通过合页铰接有密封门(2)，所述密封门(2)的正面固定连接有把手(4)。

7.根据权利要求1所述的一种沙子生产加工用碎石清洗装置，其特征在于：所述箱体(1)的背面设有检修板(18)，所述检修板(18)的正面与箱体(1)的背面固定连接。

技术总结
本技术公开了一种沙子生产加工用碎石清洗装置，包括箱体，所述箱体的上表面开设有注料槽，所述箱体的内侧壁固定连接有横板，所述横板的上表面固定连接有相对称的框体，每个所述框体的上表面均开设有调节槽，每个所述框体的内底壁均固定连接有振动电机，两个所述振动电机的输出端共同固定连接有隔板，所述隔板的底面固定镶嵌有筛网，所述箱体的内侧壁固定连接有挡板。本技术通过排水管和喷头的配合，可以对该装置内部的碎石进行水流冲击，从而对碎石表面进行清洗的目的，避免该装置出现无法对其清洗的问题，通过设置有振动电机，能够对该装置内部的碎石进行震荡，避免碎石表面淤泥结块出现残留的现象。

技术研发人员：张健
受保护的技术使用者：南京长久新材料有限公司
技术研发日：20221115
技术公布日：2024/1/12
