离子交换制水再生废水预处理装置及方法与流程

本发明涉及废水再处理，尤其涉及一种离子交换制水再生废水预处理装置及方法。

背景技术：

1、离子交换制水技术是目前工业生产除盐水的方法之一，其制水原理是利用树脂离子交换吸附水中的其他阴阳离子，待吸附饱和后，利用酸碱进行解吸附再生，离子交换产纯水率在95%以上。

2、离子交换制水再生废水的水质非常复杂，需要经过处理才能排放。现有方式是将再生废水用于高炉水渣、电厂粉煤灰进行处理，而高炉水渣、转炉渣、电厂粉煤灰可以被利用到混凝土生产。

3、但是离子交换制水再生废水中的氯离子的含量过高，影响到了水渣用于石灰生产的质量。因此，需要对离子交换制水再生废水进行处理。在对再生废水进行处理之前，需要对再生废水中除氯化钠和硫酸钠以外的大部分杂质离子进行处理，因此有必要设计一种离子交换制水再生废水预处理装置及方法。

技术实现思路

1、本发明提供一种离子交换制水再生废水预处理装置及方法，用以处理离子交换制水再生废水中除氯化钠和硫酸钠以外的大部分杂质离子。

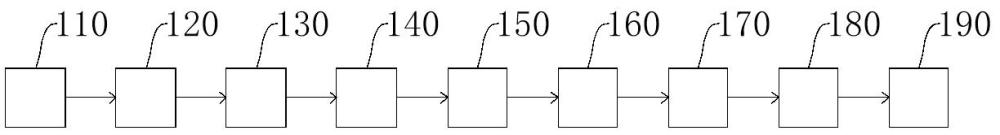

2、本发明提供的一种离子交换制水再生废水预处理装置包括：

3、常温结晶反应器，用于将再生废水中的部分杂质进行结晶分离；

4、沉淀池，与所述常温结晶反应器连通，用于将结晶后的所述再生废水进行沉淀净化；

5、过滤组件，与所述沉淀池连通，用于对沉淀净化后的所述再生废水进行过滤；

6、离子交换组件，与所述过滤组件连通，用于去除所述再生废水中的钙镁离子；

7、强氧化器，与所述离子交换组件连通，用于杀死所述再生废水中的微生物。

8、根据本发明提供的一种离子交换制水再生废水预处理装置，所述沉淀池包括：

9、沉淀壳体，内部设有容腔，用于对所述再生废水进行沉淀；

10、沉淀部件，内部具有沉淀腔设于所述容腔的顶部，所述沉淀部件用于对所述再生废水的顶部杂质进行沉淀；

11、清理部件，设于所述沉淀壳体，用于对所述容腔底部的沉淀物进行清理；

12、外部受水槽，与所述沉淀腔连通设置，用于导流所述沉淀腔中沉淀后的液体；

13、第一产水管，与所述外部受水槽连通设置。

14、根据本发明提供的一种离子交换制水再生废水预处理装置，所述沉淀壳体包括：

15、壳本体，所述容腔位于所述壳本体内部，所述壳本体的顶部设有开口；

16、齿形堰，设于所述开口的一端；

17、布水槽，设于所述齿形堰的外侧，且所述布水槽的底端低于所述齿形堰的顶端；

18、第一进水管，连通设于所述布水槽背离所述齿形堰的一侧；

19、排泥管，设于所述壳本体的底端，用于沉淀物的排放。

20、根据本发明提供的一种离子交换制水再生废水预处理装置，所述沉淀部件包括：

21、支撑板，设于所述开口远离所述齿形堰的一端，所述支撑板与所述壳本体的内壁围成所述沉淀腔；

22、多个斜管，倾斜设置在所述沉淀腔底部，且所述斜管的底端与所述容腔连通；

23、至少一个内部收水槽，设于所述斜管的顶部，所述内部收水槽与所述外部受水槽连通；

24、至少一个承载台，设于所述支撑板顶端。

25、根据本发明提供的一种离子交换制水再生废水预处理装置，所述清理部件包括：

26、电机，设于所述承载台；

27、转动杆，与所述电机的输出轴连接，所述转动杆的底端向所述容腔的底端延伸；

28、刮板，设于所述转动杆的底端，用于对所述容腔底端的沉淀物进行搅动，以使所述沉淀物通过所述排泥管排出。

29、根据本发明提供的一种离子交换制水再生废水预处理装置，所述离子交换组件包括交换外壳；

30、所述交换外壳的内部由上而下依次间隔设有第一滤板、第二滤板和第三滤板，所述第一滤板、所述第二滤板和所述第三滤板将所述交换外壳的内部分割为第一腔体、第二腔体、第三腔体和第四腔体；

31、所述第一滤板设有多个第一单侧滤帽，所述第二滤板设有多个双侧滤帽，所述第三滤板设有多个第二单侧滤帽；

32、所述第三腔体的内部由下而上依次设有弱酸阳树脂层和白球树脂压脂层，且所述白球树脂压脂层与所述第二滤板之间设有间隙；

33、所述第二腔体的内部由下而上依次设有螯合树脂层和所述白球树脂压脂层，且所述白球树脂压脂层与所述第一滤板之间设有间隙；

34、所述第一滤板内部设有至少一层多孔板。

35、根据本发明提供的一种离子交换制水再生废水预处理装置，所述强氧化器包括：

36、列管反应器，具有相互连通的进水端和加药口，所述进水端与供水部件连通，所述加药口通过喷射器与双氧水加药部件连通；

37、氧化水箱，具有进水口、出水口和溢流口，所述进水口与所述列管反应器连通，所述出水口连通有循环水泵，所述循环水泵连通有管道喷射器，所述管道喷射器的负压口连通有臭氧发生器，所述管道喷射器的出口与所述供水部件连通；

38、释氧箱，与所述溢流口连通，内部设有氮气爆气部件，所述释氧箱的第一出口连通设有提升泵，所述释氧箱的第二出口连通有尾气吸收器。

39、根据本发明提供的一种离子交换制水再生废水预处理装置，所述列管反应器包括多个直流段和多个弧形连接管，多个所述直流段通过所述弧形连接管首尾相连；

40、所述直流段包括依次连接的进水管和填料反应管，所述填料反应管套设有至少一个药剂投入管，所述药剂投入管与所述填料反应管连通。

41、根据本发明提供的一种离子交换制水再生废水预处理装置，所述过滤组件包括依次连通的精密过滤器、自清洗过滤器和超滤组件。

42、本发明还提供一种离子交换制水再生废水预处理方法，基于上述任意一项实施例所述离子交换制水再生废水预处理装置实施，所述离子交换制水再生废水预处理方法包括：

43、通过所述常温结晶反应器将再生废水中的部分杂质进行结晶分离；

44、通过所述沉淀池将结晶后的所述再生废水进行沉淀净化；

45、通过所述过滤组件对沉淀净化后的所述再生废水进行过滤；

46、通过所述离子交换组件去除所述再生废水中的钙镁离子；

47、通过所述强氧化器杀死所述再生废水中的微生物。

48、本发明提供的离子交换制水再生废水预处理装置，通过常温结晶反应器促进杂质结晶，能去除钙镁离子、重金属、全硅和一些有机和无机还原性物质；通过沉淀池可以完成有效的沉淀，通过过滤组件可以达到精细过滤的效果，通过离子交换组件可以完全去除钙镁离子，通过强氧化器灭活微生物。整个流程紧密相连，每一环节都为下一环节做好准备，哥组件之间的协同工作不仅解决了再生废水中杂质离子过多的问题，而且也保证了处理过程的有效性和经济性。

技术特征：

1.一种离子交换制水再生废水预处理装置，其特征在于，包括：

2.根据权利要求1所述的离子交换制水再生废水预处理装置，其特征在于，所述沉淀池（130）包括：

3.根据权利要求2所述的离子交换制水再生废水预处理装置，其特征在于，所述沉淀壳体（131）包括：

4.根据权利要求3所述的离子交换制水再生废水预处理装置，其特征在于，所述沉淀部件（132）包括：

5.根据权利要求4所述的离子交换制水再生废水预处理装置，其特征在于，所述清理部件（133）包括：

6.根据权利要求1所述的离子交换制水再生废水预处理装置，其特征在于，所述离子交换组件（170）包括交换外壳（1711）；

7.根据权利要求1所述的离子交换制水再生废水预处理装置，其特征在于，所述强氧化器（180）包括：

8.根据权利要求7所述的离子交换制水再生废水预处理装置，其特征在于，所述列管反应器（181）包括多个直流段和多个弧形连接管（1814），多个所述直流段通过所述弧形连接管（1814）首尾相连；

9.根据权利要求1-9任意一项所述的离子交换制水再生废水预处理装置，其特征在于，所述过滤组件包括依次连通的精密过滤器（140）、自清洗过滤器（150）和超滤组件（160）。

10.一种离子交换制水再生废水预处理方法，其特征在于，基于权利要求1-9任意一项所述离子交换制水再生废水预处理装置实施，所述离子交换制水再生废水预处理方法包括：

技术总结
本发明涉及废水再处理技术领域，提供一种离子交换制水再生废水预处理装置及方法。其中，一种离子交换制水再生废水预处理装置包括常温结晶反应器、沉淀池、过滤组件、离子交换组件和强氧化器。常温结晶反应器用于将再生废水中的部分杂质进行结晶分离；沉淀池与常温结晶反应器连通，用于将结晶后的再生废水进行沉淀净化过滤组件与沉淀池连通，用于对沉淀净化后的再生废水进行过滤；离子交换组件与过滤组件连通，用于去除再生废水中的钙镁离子；强氧化器与离子交换组件连通，用于杀死再生废水中的微生物。本发明可以处理离掉子交换制水再生废水中除氯化钠和硫酸钠以外的大部分杂质离子。

技术研发人员：周洪武,郭俊
受保护的技术使用者：北京泓润能环科技有限公司
技术研发日：
技术公布日：2025/4/6
