一种具有物料缓冲功能的磁选机的制作方法

本新型涉及磁选机，更具体地说，它涉及一种具有物料缓冲功能的磁选机。

背景技术：

1、磁选机是使用利用粉状粒体中的除去铁粉等筛选设备，在设备通过磁场的作用，使得物料能够被吸附在圆筒上，由于磁极的极性沿圆筒旋转方向是交替排列的，并且在工作时固定不动，“磁团”或“磁链”在随圆筒旋转时，由于磁极交替而产生磁搅拌现象，被夹杂在“磁团”或“磁链”中的脉石等非磁性矿物在翻动中脱落下来，最终被吸在圆筒表面的“磁团”或“磁莲”即是精矿，磁选机广泛用于资源回收，木材业、矿业、窑业、化学、食品等其他工场。

2、目前我们使用的磁选机设备当中，由于设备在加工物料的过程当中需要对物料进行高处降落投放，以至于物料会对设备内部零件造成撞击，从而会影响设备的使用效果以及使用寿命。

3、所以有必要提供一种具有物料缓冲功能的磁选机来解决上述问题。

技术实现思路

1、基于现有技术中存在的上述问题，本申请实施例的目的在于：提供一种具有物料缓冲功能的磁选机。

2、本申请解决其技术问题所采用的技术方案是：一种具有物料缓冲功能的磁选机，包括固定框和进料组件，所述固定框的内侧顶部安装有滚筒，所述固定框靠近滚筒的外侧固定连接有导流板，所述进料组件包括固定框顶部固定连接的进料箱，所述进料箱的内部设有筛网，所述进料箱的底部固定连接有导流盒，所述导流盒的底部与滚筒的外侧相互靠近，所述进料箱的内壁两侧分别固定连接有第一缓冲板和第二缓冲板。

3、进一步的，所述筛网的一侧固定连接有固定块，所述进料箱靠近固定块的外侧开设有固定槽，所述进料箱靠近固定槽的一侧安装有震动电机。

4、进一步的，所述固定块穿过固定槽与震动电机连接，所述震动电机的输入端与外部电源电性连接。

5、进一步的，所述进料箱的内壁固定连接有放置框，所述放置框的顶部与筛网接触，所述进料箱的外侧固定连接有旋转电机，所述旋转电机的输出轴固定连接有导扇，所述导扇通过旋转电机安装于进料箱的内部。

6、本实用的有益效果为：

7、1.本实用新型分别通过安装有第一缓冲板和第二缓冲板，使得物料在投放入进料箱的内部时能够具有一个缓冲和导流的作用，以至于能够避免物料的高处坠落会对滚筒造成过多损坏，从而提高了设备的使用效果和使用寿命。

8、2.本实用新型通过安装有筛网，使得一些不合格的大颗粒物料会被阻挡，同时通过安装有震动电机，使得物料能够快速的被震动筛分，以至于能够提高筛网的使用效率，同时通过安装有导扇，使得物料在坠落至第一缓冲板和第二缓冲板位置的时候避免会造成堵塞的情况，以至于能够提高设备的使用效果。

技术特征：

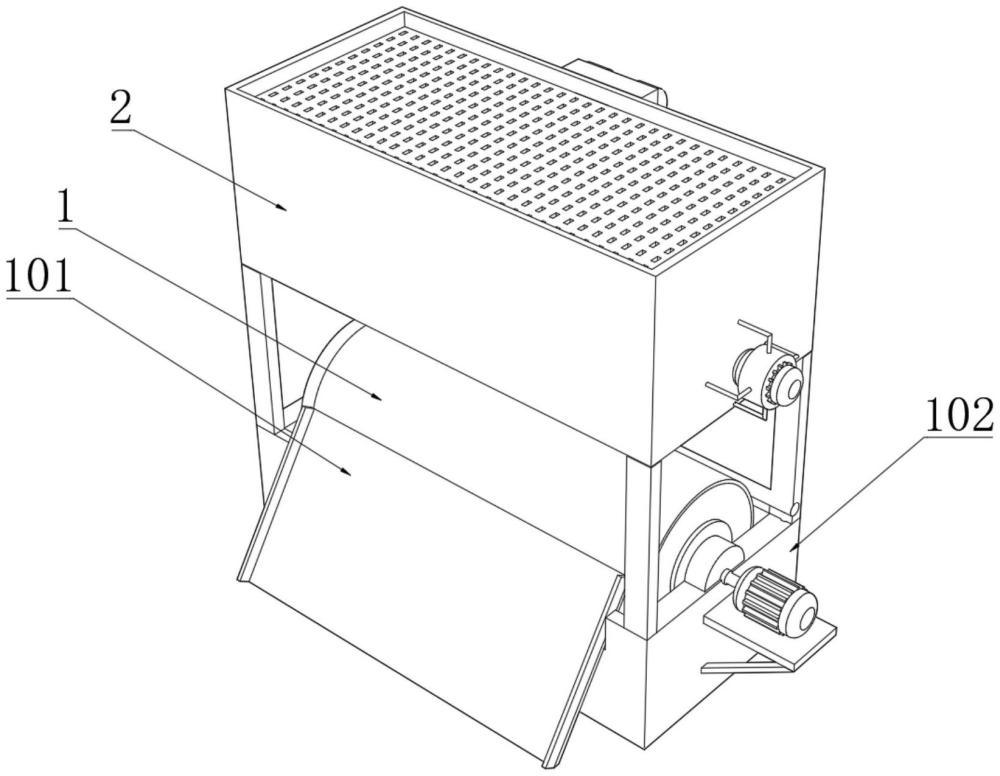

1.一种具有物料缓冲功能的磁选机，包括固定框(102)和进料组件(2)，其特征在于：所述固定框(102)的内侧顶部安装有滚筒(1)，所述固定框(102)靠近滚筒(1)的外侧固定连接有导流板(101)，所述进料组件(2)包括固定框(102)顶部固定连接的进料箱(201)，所述进料箱(201)的内部设有筛网(203)，所述进料箱(201)的内壁两侧分别固定连接有第一缓冲板(207)和第二缓冲板(209)。

2.根据权利要求1所述的一种具有物料缓冲功能的磁选机，其特征在于：所述筛网(203)的一侧固定连接有固定块(205)，所述进料箱(201)靠近固定块(205)的外侧开设有固定槽(206)，所述进料箱(201)靠近固定槽(206)的一侧安装有震动电机(202)。

3.根据权利要求2所述的一种具有物料缓冲功能的磁选机，其特征在于：所述固定块(205)穿过固定槽(206)与震动电机(202)连接，所述震动电机(202)的输入端与外部电源电性连接。

4.根据权利要求1所述的一种具有物料缓冲功能的磁选机，其特征在于：所述进料箱(201)的内壁固定连接有放置框(204)，所述放置框(204)的顶部与筛网(203)接触。

5.根据权利要求1所述的一种具有物料缓冲功能的磁选机，其特征在于：所述进料箱(201)的外侧固定连接有旋转电机(208)，所述旋转电机(208)的输出轴固定连接有导扇(210)，所述导扇(210)通过旋转电机(208)安装于进料箱(201)的内部。

6.根据权利要求5所述的一种具有物料缓冲功能的磁选机，其特征在于：所述进料箱(201)的底部固定连接有导流盒(211)，所述导流盒(211)的底部与滚筒(1)的外侧相互靠近。

技术总结
本技术公开了一种具有物料缓冲功能的磁选机，包括固定框和进料组件，所述固定框的内侧顶部安装有滚筒，所述固定框靠近滚筒的外侧固定连接有导流板，所述进料组件包括固定框顶部固定连接的进料箱，所述进料箱的内部设有筛网，所述进料箱的底部固定连接有导流盒，所述进料箱的内壁两侧分别固定连接有第一缓冲板和第二缓冲板，所述筛网的一侧固定连接有固定块，所述进料箱靠近固定块的外侧开设有固定块，本技术分别通过安装有第一缓冲板和第二缓冲板，使得物料在投放入进料箱的内部时能够具有一个缓冲和导流的作用，以至于能够避免物料的高处坠落会对滚筒造成过多损坏，从而提高了设备的使用效果和使用寿命。

技术研发人员：周文君
受保护的技术使用者：江阴市尚时工程装备有限公司
技术研发日：20231211
技术公布日：2024/9/5
