一种矿石加工用高效率细砂回收机的制作方法

本技术涉及砂石加工工具，具体为一种矿石加工用高效率细砂回收机。

背景技术：

1、细砂回收机是一种用于回收和再利用建筑工地或工业生产过程中产生的废弃细砂的设备。细砂回收机的主要功能是将废弃细砂进行清洗、分离和回收，使其能够重新用于建筑混凝土、水泥制品、路面铺设等领域，实现资源的循环利用和环境保护。

2、经检索，公开号为：cn212943532u的中国实用新型专利，公开了一种细砂回收机，包括箱体，所述箱体的顶面两端分别通过螺栓固定第一垫高焊接件和第二垫高焊接件，箱体的底面上安装返料箱，第一垫高焊接件和第二垫高焊接件两两为一组，两个所述第二垫高焊接件外侧的箱体顶面上固定支撑架，第一垫高焊接件和第二垫高焊接件安装振动传送部件，支撑架上安装泥沙分离部件。

3、但是上述技术方案存在如下问题，上述技术方案中，经过振动脱水后，细砂与水有效分离，少量细砂、泥经返料箱再回到储料箱，可回收排放总量中90％以上的细颗粒物料，降低了细砂的流失量，但是此装置在回收过程中未能将回收的细砂按照粒径大小进行分类收集和储存，上述方案装置结构复杂，且回收过程中运作时间较长，无法满足高效精细回收细砂的要求。

技术实现思路

1、本实用新型的目的在于提供一种矿石加工用高效率细砂回收机，以解决上述背景技术中提出的此装置未能将回收的细砂按照粒径大小进行分类收集和储存的问题。

2、为实现上述目的，本实用新型提供如下技术方案：一种矿石加工用高效率细砂回收机，包括：台面，所述台面表面两侧对称设有倾斜的挡板，两个所述挡板之间固定连接有两行横杆，两行所述横杆与所述挡板相平行，上方一行所述横杆上固定连接有第一筛网，下方一行所述横杆上固定连接有第二筛网，所述挡板两侧对称固定安装有四个弹性铰座，所述弹性铰座底面固定连接有激振器，所述激振器底面弹性连接有弹簧，所述弹簧另一端固定连接在台面上。

3、进一步的，所述台面中央固定连接有固定杆，所述固定杆上滑动连接有支撑柱，所述支撑柱呈相互对称的x型，所述支撑柱的四个端部固定连接有转动球，所述转动球外侧转动连接有固定铰座，所述固定铰座上转动连接有固定柱，所述固定柱另一端固定连接在所述挡板底面。

4、进一步的，所述第一筛网上的筛孔直径尺寸大于所述第二筛网上的筛孔直径尺寸。

5、进一步的，所述第一筛网下方平行设有第一传送带，所述第一传送带上设有与所述第一筛网相同直径的筛孔，所述第一传送带侧面固定连接有第一电机。

6、进一步的，所述第二筛网下方平行设有第二传送带，所述第二传送带侧面固定连接有第二电机。

7、进一步的，所述台面表面一侧固定连接有水箱，所述水箱侧面固定连接有抽水机，所述抽水机一侧固定连接有第三电机，所述水箱上设有水管，所述水管端部转动连接有喷头。

8、进一步的，所述第一传送带的长度大于所述第二传送带的长度。

9、进一步的，所述台面上开设有凹槽，所述凹槽下方位于所述第一传送带端部设有第一收集框，所述凹槽下方位于所述第二传送带端部设有第二收集框。

10、与现有技术相比，本实用新型的有益效果是：

11、本实用新型通过设置的台面，实现了在一种矿石加工用高效率细砂回收机使用时，原材料矿石通过输送装置运送至装置顶部，将原材料放置于第一筛网上，通过启动激振器，带动两块挡板和挡板内侧固定连接的第一筛网和第二筛网进行震动摇晃，矿石通过第一筛网的筛选后，再次进入第二筛网进行二次筛选过滤，整个细沙回收工具，在回收过程中能够将回收的细砂按照粒径大小进行分类收集和储存，上述方案结构简单且人力成本较低，单位时间产量大，并且二次筛选过滤满足高效精细回收细砂的要求，实用性较强。

技术特征：

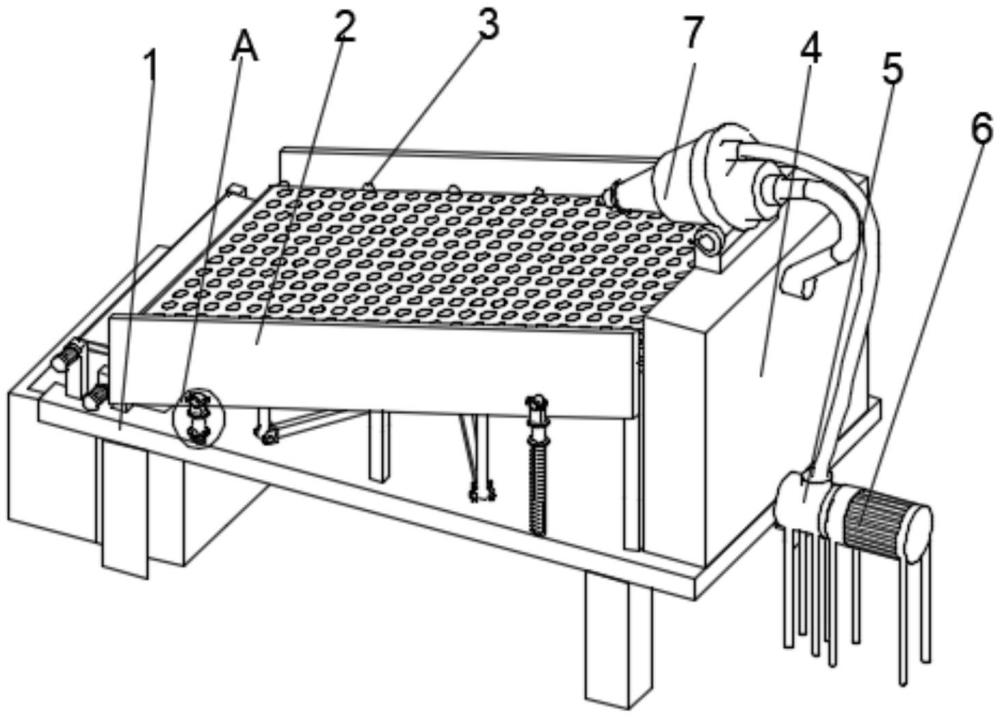

1.一种矿石加工用高效率细砂回收机，包括：台面(1)，其特征在于：所述台面(1)表面两侧对称设有倾斜的挡板(2)，两个所述挡板(2)之间固定连接有两行横杆(3)，两行所述横杆(3)与所述挡板(2)相平行，上方一行所述横杆(3)上固定连接有第一筛网(31)，下方一行所述横杆(3)上固定连接有第二筛网(33)，所述挡板(2)两侧对称固定安装有四个弹性铰座(10)，所述弹性铰座(10)底面固定连接有激振器(9)，所述激振器(9)底面弹性连接有弹簧(8)，所述弹簧(8)另一端固定连接在台面(1)上。

2.根据权利要求1所述的一种矿石加工用高效率细砂回收机，其特征在于：所述台面(1)中央固定连接有固定杆(21)，所述固定杆(21)上滑动连接有支撑柱(22)，所述支撑柱(22)呈相互对称的x型，所述支撑柱(22)的四个端部固定连接有转动球(25)，所述转动球(25)外侧转动连接有固定铰座(23)，所述固定铰座(23)上转动连接有固定柱(24)，所述固定柱(24)另一端固定连接在所述挡板(2)底面。

3.根据权利要求2所述的一种矿石加工用高效率细砂回收机，其特征在于：所述第一筛网(31)上的筛孔直径尺寸大于所述第二筛网(33)上的筛孔直径尺寸。

4.根据权利要求3所述的一种矿石加工用高效率细砂回收机，其特征在于：所述第一筛网(31)下方平行设有第一传送带(32)，所述第一传送带(32)上设有与所述第一筛网(31)相同直径的筛孔，所述第一传送带(32)侧面固定连接有第一电机(321)。

5.根据权利要求4所述的一种矿石加工用高效率细砂回收机，其特征在于：所述第二筛网(33)下方平行设有第二传送带(34)，所述第二传送带(34)侧面固定连接有第二电机(341)。

6.根据权利要求5所述的一种矿石加工用高效率细砂回收机，其特征在于：所述台面(1)表面一侧固定连接有水箱(4)，所述水箱(4)侧面固定连接有抽水机(5)，所述抽水机(5)一侧固定连接有第三电机(6)，所述水箱(4)上设有水管，所述水管端部转动连接有喷头(7)。

7.根据权利要求6所述的一种矿石加工用高效率细砂回收机，其特征在于：所述第一传送带(32)的长度大于所述第二传送带(34)的长度。

8.根据权利要求7所述的一种矿石加工用高效率细砂回收机，其特征在于：所述台面(1)上开设有凹槽，所述凹槽下方位于所述第一传送带(32)端部设有第一收集框(11)，所述凹槽下方位于所述第二传送带(34)端部设有第二收集框(12)。

技术总结
本技术涉及砂石加工工具技术领域，公开了一种矿石加工用高效率细砂回收机，包括：台面，所述台面表面两侧对称设有倾斜的挡板，两个所述挡板之间固定连接有两行横杆，两行所述横杆与所述挡板相平行，上方一行所述横杆上固定连接有第一筛网，下方一行所述横杆上固定连接有第二筛网，所述挡板两侧对称固定安装有四个弹性铰座，所述弹性铰座底面固定连接有激振器，所述激振器底面弹性连接有弹簧，所述弹簧另一端固定连接在台面上，本技术细沙回收工具，在回收过程中能够将回收的细砂按照粒径大小进行分类收集和储存，上述方案结构简单且人力成本较低，单位时间产量大，并且二次筛选过滤满足高效精细回收细砂的要求，实用性较强。

技术研发人员：张柱章,张碌章,张范章
受保护的技术使用者：广东华达机械设备有限公司
技术研发日：20231212
技术公布日：2024/9/5
