一种建筑施工用安全带强度测试装置的制作方法

本发明涉及安全带强度检测设备，具体为一种建筑施工用安全带强度测试装置。

背景技术：

1、建筑施工用安全带是一种重要的个人防护装备，专门设计用于保护工人在建筑施工过程中免受高处坠落等危险因素的伤害，安全带通常由耐磨材料制成，背面有减压垫，以减轻工人长时间佩戴的不适感，安全带的设计需符合人体工学，确保佩戴舒适且稳固。

2、在安全带投入使用前，需要提前对安全带的强度进行测试，而现有的装置在进行测试时，由于装置无法对测试假人进行防护，导致在进行测试时，安全带断裂会导致测试假人会在装置底部进行跳动，使测试假人从装置内跳出，容易对操作人员造成伤害，针对这一问题需要进行改进。

技术实现思路

1、本发明的目的在于提供一种建筑施工用安全带强度测试装置，以解决上述背景技术中提出的问题。

2、为了解决上述技术问题，本发明提供如下技术方案：一种建筑施工用安全带强度测试装置，包括底座，还包括测试机构、支撑组件、缓冲组件和防护组件，所述底座顶部固定连接有升降导向架，所述升降导向架顶部固定连接有顶板。

3、其中，所述测试机构包括：

4、液压升降杆，液压升降杆固定连接于顶板顶部，液压升降杆伸缩端固定连接有举升板，举升板内底部嵌设有电磁铁，电磁铁磁性吸附有磁块，磁块底部固定连接有测试假人，测试假人后侧固定连接有安装环一，顶板底部后侧固定连接有安装环二。

5、根据上述技术方案，所述支撑组件包括防护箱、弹簧、连接架板、缓冲底板、转动架、侧翼防护板和抬升架，所述防护箱固定连接于底座顶部，所述弹簧固定连接于防护箱内底部，所述连接架板固定连接于弹簧顶端，所述缓冲底板固定连接于连接架板顶部，所述转动架固定连接于缓冲底板顶部外侧，所述侧翼防护板转动连接于转动架中部，所述抬升架固定连接于侧翼防护板底部。

6、根据上述技术方案，所述缓冲组件包括下压架、下压连接板、推动架和移动滑块，所述下压架固定连接于缓冲底板底部，所述下压连接板转动连接于下压架内中部，所述推动架转动连接于下压连接板远离下压架一侧，所述移动滑块固定连接于推动架底部。

7、根据上述技术方案，所述防护组件包括橡胶摩擦垫、移动滑槽、驱动架和驱动连接板，所述橡胶摩擦垫固定连接于移动滑块底部，所述移动滑槽固定连接于防护箱内底部，所述驱动架固定连接于移动滑块左侧，所述驱动连接板转动连接于驱动架内中部。

8、根据上述技术方案，所述液压升降杆伸缩端贯穿顶板顶部并延伸至顶板下方与举升板顶部固定连接，所述举升板内开设有圆槽，所述举升板通过圆槽与升降导向架滑动连接，可以使举升板在升降导向架上进行升降工作。

9、根据上述技术方案，所述防护箱顶部和缓冲底板底部在同一轴线处开设有尺寸大小相同的移动槽，所述下压连接板和驱动连接板均设置于移动槽内部，可以使下压连接板和驱动连接板正常进行移动。

10、根据上述技术方案，所述橡胶摩擦垫底部与移动滑槽内底部接触，所述移动滑块通过橡胶摩擦垫与移动滑槽滑动连接，所述驱动连接板远离驱动架一侧与侧翼防护板底部的抬升架中部转动连接，可以使驱动连接板推动抬升架。

11、与现有技术相比，本发明所达到的有益效果是：本发明，在需要进行安全带强度测试工作时，将测试假人放置在举升板下方，随后控制举升板下方的电磁铁工作，使举升板上的电磁铁对测试假人上的磁块进行吸附，随后控制液压升降杆工作，使液压升降杆带动举升板和底部的测试假人上升，接着将安全带一端安装在安装环二上，另一端安装在测试假人上的安装环一内，在进行检测时，控制举升板底部的电磁铁断电，使测试假人重力下坠，当测试假人下坠时安全带断裂，即为检测不合格，当安全带并未发生断裂时，视为强度检测通过；

12、当安全带发生断裂时，测试假人下落掉落至缓冲底板上，使缓冲底板下压，同时连接架板下移使弹簧被压缩，使缓冲底板下侧的下压架对下压连接板挤压，使下压连接板推动移动滑块上的推动架，使下压连接板底部的橡胶摩擦垫在移动滑槽内底部滑动，通过设置橡胶摩擦垫，使移动滑块在移动滑槽内移动时摩擦力加大，进而对缓冲底板顶部受力进行缓冲，可以对测试假人掉落时进行缓冲，避免测试假人掉落损坏；

13、当移动滑块在移动滑槽内移动时，使移动滑块上的驱动架推动驱动连接板，使驱动连接板推动侧翼防护板下侧的抬升架，使侧翼防护板在缓冲底板上的转动架内转动，此时测试假人在缓冲底板顶部随着缓冲底板下侧的弹簧弹性恢复，使测试假人上升，同时测试假人上升时接触侧翼防护板，可以使侧翼防护板对测试假人反弹时的力进行削弱，进一步对测试假人进行缓冲，同时对缓冲底板进行防护，避免缓冲底板多次受力过大导致损坏。

技术特征：

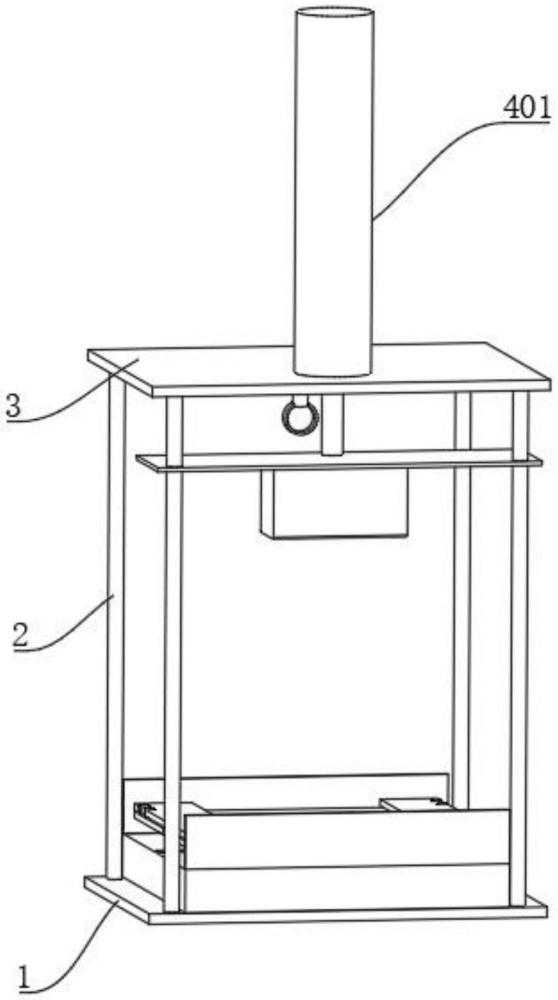

1.一种建筑施工用安全带强度测试装置，包括底座(1)，其特征在于：还包括测试机构(4)、支撑组件(5)、缓冲组件(6)和防护组件(7)，所述底座(1)顶部固定连接有升降导向架(2)，所述升降导向架(2)顶部固定连接有顶板(3)；

2.根据权利要求1所述的一种建筑施工用安全带强度测试装置，其特征在于：所述支撑组件(5)包括防护箱(501)、弹簧(502)、连接架板(503)、缓冲底板(504)、转动架(505)、侧翼防护板(506)和抬升架(507)，所述防护箱(501)固定连接于底座(1)顶部，所述弹簧(502)固定连接于防护箱(501)内底部，所述连接架板(503)固定连接于弹簧(502)顶端，所述缓冲底板(504)固定连接于连接架板(503)顶部，所述转动架(505)固定连接于缓冲底板(504)顶部外侧，所述侧翼防护板(506)转动连接于转动架(505)中部，所述抬升架(507)固定连接于侧翼防护板(506)底部。

3.根据权利要求2所述的一种建筑施工用安全带强度测试装置，其特征在于：所述缓冲组件(6)包括下压架(601)、下压连接板(602)、推动架(603)和移动滑块(604)，所述下压架(601)固定连接于缓冲底板(504)底部，所述下压连接板(602)转动连接于下压架(601)内中部，所述推动架(603)转动连接于下压连接板(602)远离下压架(601)一侧，所述移动滑块(604)固定连接于推动架(603)底部。

4.根据权利要求3所述的一种建筑施工用安全带强度测试装置，其特征在于：所述防护组件(7)包括橡胶摩擦垫(701)、移动滑槽(702)、驱动架(703)和驱动连接板(704)，所述橡胶摩擦垫(701)固定连接于移动滑块(604)底部，所述移动滑槽(702)固定连接于防护箱(501)内底部，所述驱动架(703)固定连接于移动滑块(604)左侧，所述驱动连接板(704)转动连接于驱动架(703)内中部。

5.根据权利要求4所述的一种建筑施工用安全带强度测试装置，其特征在于：所述液压升降杆(401)伸缩端贯穿顶板(3)顶部并延伸至顶板(3)下方与举升板(402)顶部固定连接，所述举升板(402)内开设有圆槽，所述举升板(402)通过圆槽与升降导向架(2)滑动连接。

6.根据权利要求5所述的一种建筑施工用安全带强度测试装置，其特征在于：所述防护箱(501)顶部和缓冲底板(504)底部在同一轴线处开设有尺寸大小相同的移动槽，所述下压连接板(602)和驱动连接板(704)均设置于移动槽内部。

7.根据权利要求6所述的一种建筑施工用安全带强度测试装置，其特征在于：所述橡胶摩擦垫(701)底部与移动滑槽(702)内底部接触，所述移动滑块(604)通过橡胶摩擦垫(701)与移动滑槽(702)滑动连接，所述驱动连接板(704)远离驱动架(703)一侧与侧翼防护板(506)底部的抬升架(507)中部转动连接。

技术总结
本发明公开了一种建筑施工用安全带强度测试装置，包括底座，还包括测试机构、支撑组件、缓冲组件和防护组件，所述底座顶部固定连接有升降导向架，所述升降导向架顶部固定连接有顶板。本发明，当安全带发生断裂时，测试假人下落掉落至缓冲底板上，使缓冲底板下压，同时连接架板下移使弹簧被压缩，使缓冲底板下侧的下压架对下压连接板挤压，使下压连接板推动移动滑块上的推动架，使下压连接板底部的橡胶摩擦垫在移动滑槽内底部滑动，通过设置橡胶摩擦垫，使移动滑块在移动滑槽内移动时摩擦力加大，进而对缓冲底板顶部受力进行缓冲，可以对测试假人掉落时进行缓冲，避免测试假人掉落损坏。

技术研发人员：朱乐海,朱建,朱乐英,王峰
受保护的技术使用者：山东滨州华海化纤有限责任公司
技术研发日：
技术公布日：2024/11/28
