测试系统的制作方法

本申请涉及芯片测试，特别是涉及一种测试系统。

背景技术：

1、在测试设备的实际使用中，通常为设备电源向设备供电，电流再由设备流向被测物。通常情况下，测试设备的基础使用状态为输出状态，即设备电源正常输出电流，流向被测物。但是，在特殊应用场景时，会出现由被测物向设备灌电的情况，当灌入的功率大于设备本身运行所需功率时，多余的功率反向流进电源，在此情况下对设备和设备电源有损坏的风险。

技术实现思路

1、基于此，有必要提供一种可以防止逆向电流损坏电源以及测试设备的测试系统。测试系统包括：

2、电源；

3、测试设备，连接所述电源，所述电源向所述测试设备供电；

4、被测设备，连接所述测试设备；

5、保护电路，连接在所述电源与所述测试设备之间，所述保护电路用于在所述被测设备的功率大于所述测试设备的功率时，在电源与测试设备之间的电路回路中连接消耗负载。

6、在其中一个实施例中，所述保护电路包括：

7、检测接入点，位于所述电源与所述测试设备之间；

8、控制模块，连接所述检测接入点，所述控制模块用于根据所述检测接入点的电压控制所述消耗负载的接入与断开。

9、在其中一个实施例中，所述检测接入点设于所述正极检测接入点与与所述测试设备正输入端之间的线路上。

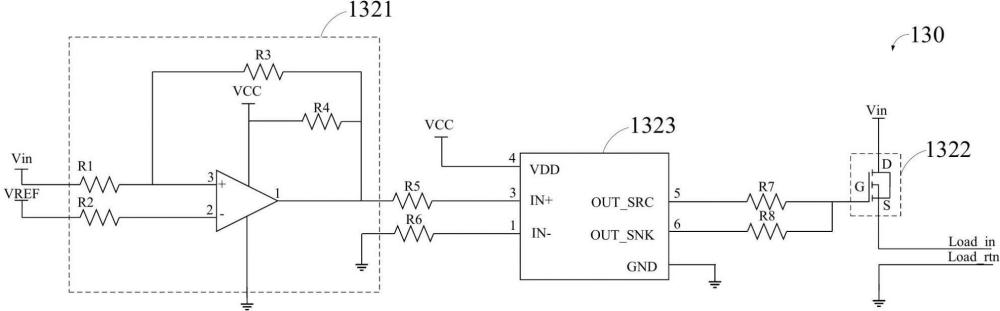

10、在其中一个实施例中，所述控制模块包括比较单元和开关单元，所述比较单元用于比较所述检测接入点的电压与参考电压，所述开关单元用于根据所述比较单元的比较结果控制所述消耗负载是否接入至所述电源。

11、在其中一个实施例中，所述比较单元包括：

12、比较器和放大单元，所述放大单元连接在所述比较器和开关单元之间，用于放大所述比较器输出的信号。

13、在其中一个实施例中，所述放大单元包括栅极驱动器。

14、在其中一个实施例中，所述比较单元还包括比较器迟滞电路，所述比较器迟滞电路用于调节所述比较单元的比较范围。

15、在其中一个实施例中，所述开关单元包括场效应晶体管，所述比较单元的输出端连接所述场效应晶体管的栅极。

16、在其中一个实施例中，所述测试设备包括集成电路自动测试机。

17、在其中一个实施例中，所述消耗负载包括电阻、储能电池或者电网任一者。

18、上述测试系统，通过在电源与测试设备之间设置保护电路，以在出现逆向电流时，保护电路连接消耗负载以消耗逆向电流，进而降低逆向电流对测试设备以及电源的损坏。

技术特征：

1.一种测试系统，其特征在于，包括：

2.根据权利要求1所述的测试系统，其特征在于，所述保护电路包括：

3.根据权利要求2所述的测试系统，其特征在于，所述检测接入点设于所述电源的正极与所述测试设备正输入端之间的线路上。

4.根据权利要求2所述的测试系统，其特征在于，所述控制模块包括比较单元和开关单元，所述比较单元用于比较所述检测接入点的电压与参考电压，所述开关单元用于根据所述比较单元的比较结果控制所述消耗负载是否接入至所述电源。

5.根据权利要求4所述的测试系统，其特征在于，所述比较单元包括：

6.根据权利要求5所述的测试系统，其特征在于，所述放大单元包括栅极驱动器。

7.根据权利要求5所述的测试系统，其特征在于，所述比较单元还包括比较器迟滞电路，所述比较器迟滞电路用于调节所述比较单元的比较范围。

8.根据权利要求4所述的测试系统，其特征在于，所述开关单元包括场效应晶体管，所述比较单元的输出端连接所述场效应晶体管的栅极。

9.根据权利要求1所述的测试系统，其特征在于，所述测试设备包括集成电路自动测试机。

10.根据权利要求1所述的测试系统，其特征在于，所述消耗负载包括电阻、储能电池或者电网任一者。

技术总结
本申请涉及一种测试系统。测试系统包括：电源；测试设备，一端连接电源，另一端用于连接被测设备，电源向测试设备供电；保护电路，连接在电源与测试设备之间，保护电路用于在被测设备的功率大于测试设备的功率时，在电源与测试设备之间的电路回路中连接消耗负载。通过在电源与测试设备之间设置保护电路，以在出现逆向电流时，保护电路连接消耗负载以消耗逆向电流，进而降低逆向电流对测试设备的损坏。进一步的，保护电路还可以将逆向电流输入至储电电池或者国家电网，节约电能并增加电能的利用率。

技术研发人员：陈超,付中涛
受保护的技术使用者：苏州华兴源创科技股份有限公司
技术研发日：20240221
技术公布日：2024/10/31
