一种多功能SUV接口及服务器的制作方法

本技术涉及suv接口领域，尤其涉及一种多功能suv接口及服务器。

背景技术：

1、多功能suv接口是服务器中提供的对外通讯接口，同时支持usb2.0通讯、usb3.0通讯、串口通讯和vga通信，可通过suv线缆连接同时外部串口设备、usb设备和vga显示器。

2、目前的组成多功能suv接口的电路的硬件整合度低，用料成本高，空间上布局面积大，且suv接口连接器的尺寸大需要配置特质的转接线转接到vga连接器,usb3.0连接器和usb2.0连接器，连接器使用不便，适配度低。目前的多功能suv接口usb3.0或usb2.0频宽传输受限，相容性差。只能搭接vga显示屏，解析度受限，升级性低。usb3.0埠支持电压5v电流1.5a的充电，(5v/1.5a＝7.5w)充电慢，无法大功率的快充。usb3.0,usb2.0埠的vbus5v一直供电，反复插拔容易发生静电危害。综上所述，目前的多功能suv接口在结构方面，占据空间大，连接器使用不便；在功能方面数据传输速度、充电效率受限；在安全方面易产生静电危害。

技术实现思路

1、为了解决上述技术问题或者至少部分地解决上述技术问题，本实用新型提供一种多功能suv接口及服务器。

2、第一方面，本实用新型提供一种多功能suv接口，应用于主板，所述主板上配置至少一cpu、bmc和系统电源，包括：

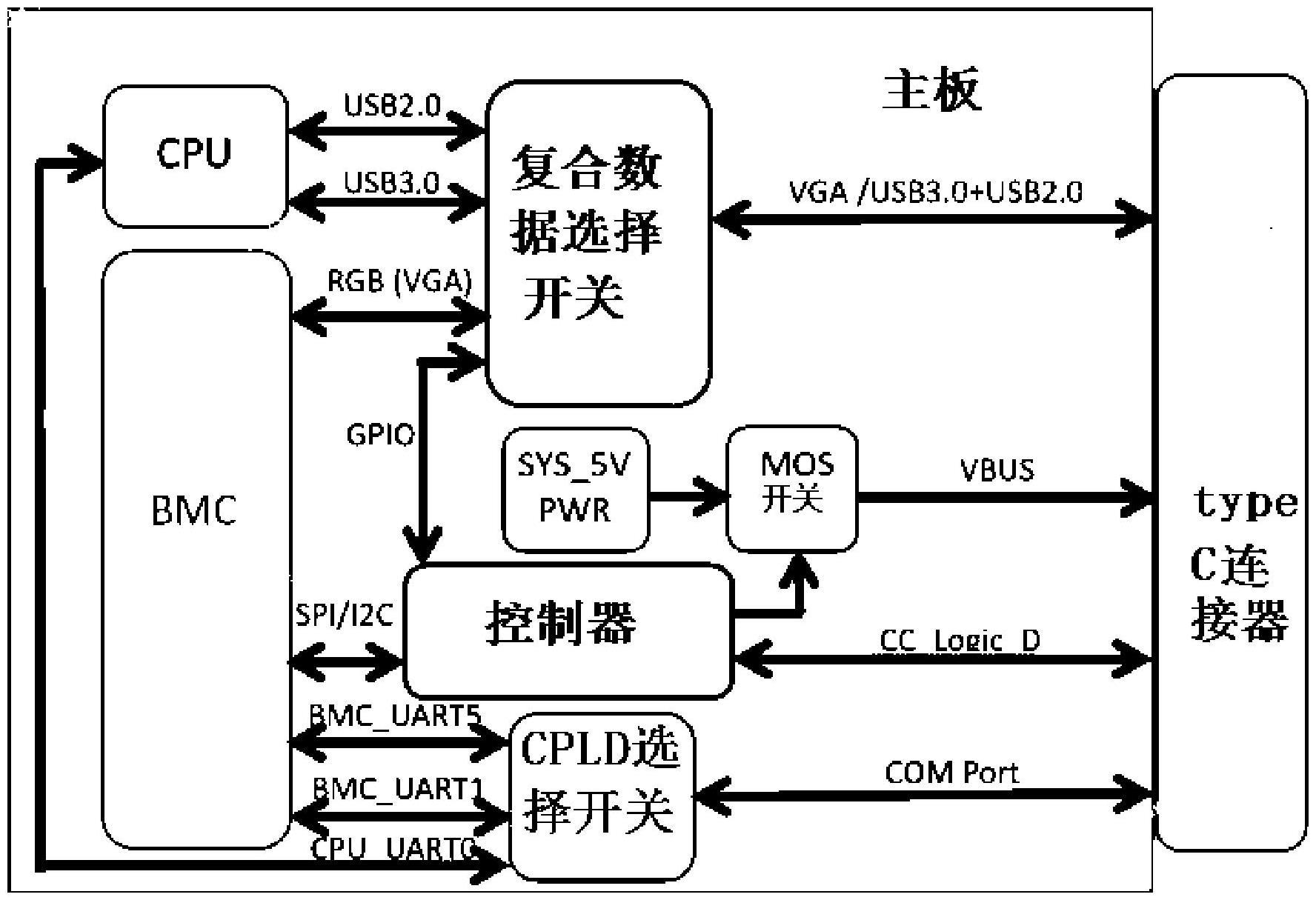

3、将所述cpu中构成多功能suv接口的usb3.0和usb2.0引脚、所述bmc中构成多功能suv接口的vga信号引脚连接到整合了usb3.0和vga多路信号复用的复合型数据选择器复合型数据选择器的输入接脚，所述复合型数据选择器的输出接脚连接至作为多功能suv接口连接器的typec连接器；所述复合型数据选择器通过gpio连接于控制器，所述控制器通过gpio控制所述复合型数据选择器的选择路径状态；

4、所述控制器驱动mos开关，所述mos开关设置于系统电源与vbus之间，所述控制器连接typec连接器上的配置电路，利用所述配置电路探测typec连接器是否接设备，在设备接好后控制所述mos开关导通。

5、更进一步地，所述cpu和所述bmc的异步串行通讯引脚连接于cpld选择开关的输入接脚，所述cpld选择开关的输出接脚连接至所述typec连接器。

6、更进一步地，所述typec连接器与所述cpld选择开关输出接脚之间的通讯线路走线上，所述typec连接器与复合型数据选择器的输出接脚之间的通讯线路走线上设置esd保护电路。

7、更进一步地，所述typec连接器与所述cpld选择开关输出接脚之间的通讯线路走线上，所述typec连接器与复合型数据选择器的输出接脚之间的通讯线路走线上设置emi保护电路。

8、更进一步地，所述typec连接器包括全功能的24引脚的typec母口、与所述typec母口对应的全功能的24通道的typec公头。

9、更进一步地，所述配置电路包括：设置于主板上的电阻r1，所述电阻r1一端连接电源，所述电阻r1的另一端连接于受所述控制器控制的第一选择开关的一个选择触点，所述第一选择开关的另一选择触点连接vconn，所述第一选择开关非选择触点连接于所述typec连接器的cc1引脚，连接设备时，所述cc1引脚连接设置于设备端的电阻r5或电阻r6，所述电阻r5和所述电阻r6均接地，所述控制器的模数转换输入引脚连接于所述电阻r1靠近所述第一选择开关一端，所述控制器的模数转换输入引脚连接于所述第一选择开关的拨片。

10、更进一步地，所述设备端的电阻r5或电阻r6中一个的非接地端连接接地的电阻r3，所述设备端设置连接探测器，所述连接探测器连接于所述电阻r5和电阻r6的非接地端。

11、更进一步地，所述配置电路还包括：设置于主板上的电阻r2，所述电阻r2一端连接电源，所述电阻r2的另一端连接于受所述控制器控制的第二选择开关的一选择触点，所述第二选择开关的另一选择触点连接vconn，所述第二选择开关的非选择触点连接于接地的电阻r4，所述控制器的模数转换输入引脚连接于所述电阻r2靠近所述第二选择开关一端，所述控制器的模数转换输入引脚连接于所述第二选择开关的拨片。

12、更进一步地，所述控制器通过总线连接于所述bmc，所述总线为i2c总线和spi总线中的任意一种。

13、第二方面，本实用新型提供一种服务器，所述服务器的多功能suv接口应用所述的多功能suv接口。

14、本实用新型实施例提供的上述技术方案与现有技术相比具有如下优点：

15、在本实用新型所提供的多功能suv接口中，采用体积更小的全功能的24引脚的typec连接器作为多功能suv接口连接器，采用了usb3.0和vga多路复用的复合型数据选择器，与现有多功能suv接口相比，电路在空间上更加紧凑，且多功能subv接口连接器的尺寸更小，无需通过特定的转换线进行转换，采用typec连接器适配度更高。typec连接器是对称的连接器，在使用的过程中不需要如同使用usba，minusb，microusb那样来辨别接口方向；typec连接器能够承受较高的功率，所以typec连接器可以更好的支持快速充电，typec连接器的普通规格即可达到10gb/s的数据带宽，采用typec连接器使多功能suv接口支持更高的数据吞吐量，可用于高清视频的传输。基于设备连接情况控制系统电源给vbus供电，更加安全。设计中添加了emi保护电路和esd保护电路，分别起到排除电磁干扰以及静电保护的作用，安全性更高。

技术特征：

1.一种多功能suv接口，应用于主板，所述主板上配置至少一cpu、bmc和系统电源，其特征在于，包括：

2.根据权利要求1所述的多功能suv接口，其特征在于，所述cpu和所述bmc的异步串行通讯引脚连接于cpld选择开关的输入接脚，所述cpld选择开关的输出接脚连接至所述typec连接器。

3.根据权利要求2所述的多功能suv接口，其特征在于，所述typec连接器与所述cpld选择开关输出接脚之间的通讯线路走线上，所述typec连接器与复合型数据选择器的输出接脚之间的通讯线路走线上设置esd保护电路。

4.根据权利要求2所述的多功能suv接口，其特征在于，所述typec连接器与所述cpld选择开关输出接脚之间的通讯线路走线上，所述typec连接器与复合型数据选择器的输出接脚之间的通讯线路走线上设置emi保护电路。

5.根据权利要求1所述的多功能suv接口，其特征在于，所述typec连接器包括全功能的24引脚的typec母口、与所述typec母口对应的全功能的24通道的typec公头。

6.根据权利要求1所述的多功能suv接口，其特征在于，所述配置电路包括：设置于主板上的电阻r1，所述电阻r1一端连接电源，所述电阻r1的另一端连接于受所述控制器控制的第一选择开关的一个选择触点，所述第一选择开关的另一选择触点连接vconn，所述第一选择开关非选择触点连接于所述typec连接器的cc1引脚，连接设备时，所述cc1引脚连接设置于设备端的电阻r5或电阻r6，所述电阻r5和所述电阻r6均接地，所述控制器的模数转换输入引脚连接于所述电阻r1靠近所述第一选择开关一端，所述控制器的模数转换输入引脚连接于所述第一选择开关的拨片。

7.根据权利要求6所述的多功能suv接口，其特征在于，所述设备端的电阻r5或电阻r6中一个的非接地端连接接地的电阻r3，所述设备端设置连接探测器，所述连接探测器连接于所述电阻r5和电阻r6的非接地端。

8.根据权利要求1所述的多功能suv接口，其特征在于，所述配置电路还包括：设置于主板上的电阻r2，所述电阻r2一端连接电源，所述电阻r2的另一端连接于受所述控制器控制的第二选择开关的一选择触点，所述第二选择开关的另一选择触点连接vconn，所述第二选择开关的非选择触点连接于接地的电阻r4，所述控制器的模数转换输入引脚连接于所述电阻r2靠近所述第二选择开关一端，所述控制器的模数转换输入引脚连接于所述第二选择开关的拨片。

9.根据权利要求1所述的多功能suv接口，其特征在于，所述控制器通过总线连接于所述bmc，所述总线为i2c总线和spi总线中的任意一种。

10.一种服务器，其特征在于，所述服务器的多功能suv接口应用如权利要求1-9任一所述的多功能suv接口。

技术总结
本技术涉及一种多功能SUV接口及服务器，本申请将CPU中构成SUV接口的USB3.0和USB2.0引脚、将BMC中构成SUV接口的VGA信号引脚连接到复合型数据选择器的输入接脚，复合型数据选择器的输出接脚连接至作为多功能SUV接口连接器的typeC母口的相应引脚。复合型数据选择器通过GPIO连接于控制器，控制器通过GPIO控制复合型数据选择器的选择路径状态；控制器驱动MOS开关，MOS开关设置于系统电源与VBUS之间，所述控制器连接typeC连接器上的配置电路，利用所述配置电路探测typeC连接器是否接设备，在设备接好后控制所述MOS开关导通。采用体积更小typeC连接器作为多功能SUV接口的连接器，在体积、传输速度、充电速度和适配度方面具有优势。

技术研发人员：沈文棋
受保护的技术使用者：苏州浪潮智能科技有限公司
技术研发日：20221118
技术公布日：2024/1/12
