基于内部开关的内存连接器及计算机设备的制作方法

本技术涉及电动压缩机的，尤其涉及一种基于内部开关的内存连接器及计算机设备。

背景技术：

1、当前服务器电脑内存的发展趋势的两个主要变化聚焦于容量的增加和读取速率的提高。随着数据处理需求的不断增长，服务器需要更大的内存容量来存储和处理大规模的数据，如双倍数据率(ddr)内存和非易失性内存(nvram)，它们具有更高的密度和存储能力。其次是读取速率的提高，服务器的性能很大程度上取决于数据的读取速率，因此对于大规模的数据处理任务来说，高速的读取速率至关重要。传统的内存连接器设计可能受到信号传输的限制，导致读取速率受到瓶颈影响。在过去的内存连接器设计中，通常采用stub结构来延长传输线长度，以匹配连接器端口的阻抗。但是，由于原有设计下单一固定部的冗余长度的增加，连接器内部的容性也会增加，从而影响了链路的电气性能。内存连接器是服务器内部数据传输的主要通道，因此其电气性能非常重要。而阻抗连续性则是指通道中的阻抗变化是否连续。如果阻抗变化不连续，将导致反射和信号失真，并影响读取速率和产品性能。因此，现有的内存连接器设计存在阻抗连续性较低，链路电气性能较差而限制计算机对内存条的读取速率的问题。

技术实现思路

1、本实用新型实施例提供了一种基于内部开关的内存连接器及计算机设备，旨在解决现有技术方法中所存在的内存连接器内存读取速率低的问题。

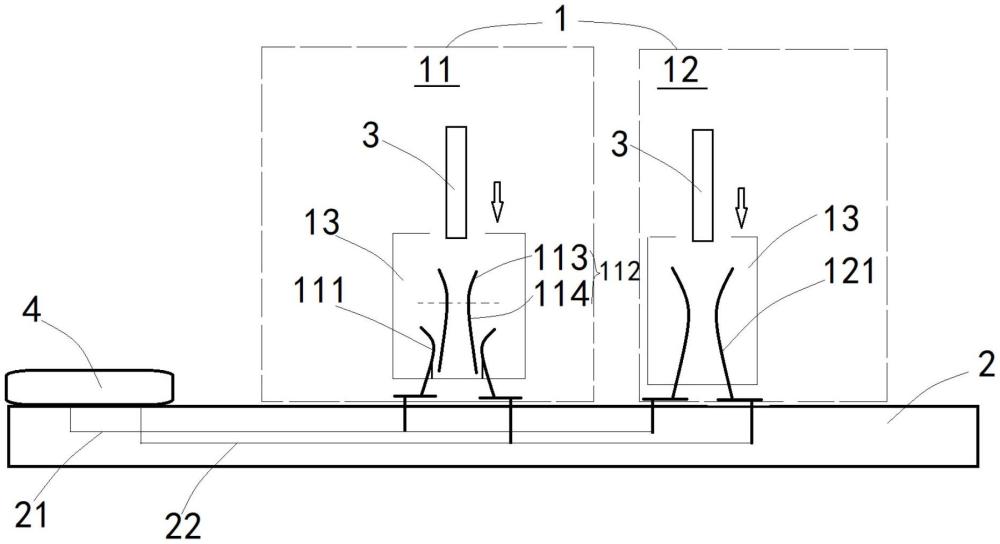

2、第一方面，本实用新型实施例公开了一种基于内部开关的内存连接器，配置于计算机主板，用于外接内存条，第一插槽的下方开口处设置第一固定部，第二插槽的下方开口处设置第二固定部，第一固定部以及第二固定部的上方开口处均罩设连接壳体，连接壳体内设置安装腔，安装腔用于连通上方开口与内存条；第一固定部的上方正对设置一个上下开口的活动连接部，活动连接部包括上连接部以及下连接部，上连接部与安装腔的内侧壁面抵接，下连接部与安装腔的内侧壁面之间具有活动空间，下连接部随上连接部所受外力产生弹性形变；下连接部通过弹性形变扩大开口并与第一固定部的内侧壁面抵接。

3、进一步地，所述上连接部的内侧壁面设置金属接触点，所述金属接触点与所述内存条的信号引脚相接触，所述金属接触点通过另一信号引脚与设置在所述下连接部的内侧壁面的另一金属接触点相接触，使所述上连接部与所述下连接部信号连接。

4、进一步地，所述第一固定部以及所述第二固定部均包括两个插接引脚，所述插接引脚通过所述信号引脚与所述内存条信号连接。

5、进一步地，所述计算机主板的一端通过所述第一插槽以及所述第二插槽接入所述内存条，所述计算机主板的另一端与计算机的cpu模块电连接。

6、进一步地，所述第一固定部以及所述第二固定部的插接引脚套设于数据转接件的一端，所述数据转接件插接于所述计算机主板的数据接口。

7、进一步地，所述计算机主板内设置走线通道，所述走线通道用于安装数据连接线，所述内存条通过所述数据接口以及所述数据连接线接入所述cpu模块。

8、进一步地，所述数据连接线包括第一数据线以及第二数据线，所述第一数据线连接所述第一固定部的一侧插接引脚、所述第二固定部的一侧插接引脚以及所述cpu模块，所述第二数据线连接所述第一固定部的另一侧插接引脚、所述第二固定部的另一侧插接引脚以及所述cpu模块。

9、进一步地，所述连接盒体采用塑胶材料制成。

10、第二方面，本实用新型实施例公开了一种计算机设备，包括计算机主板、cpu模块以及上述基于内部开关的内存连接器；所述cpu模块设置于所述计算机主板上，并通过数据连接线以及所述内存连接器外接内存条用以传输数据。

11、上述基于内部开关的内存连接器配置于计算机设备中，内存连接器通过将内存读取过程中用于内存条插接传输的内存连接器结构设计为两段接触形式，在插接过程中两段结构实现结合用于内存读取，在非插接状态下两段结构相分离，从而减小连接器容性的设计方案，提高了链路的阻抗连续性，并解决了读取速率的瓶颈问题，使得计算机服务器在处理大规模数据任务时，不再受到内存连接器电气性能的限制，提升了产品的性能表现。

技术特征：

1.一种基于内部开关的内存连接器，配置于计算机主板，其特征在于，所述内存连接器包括第一插槽以及第二插槽，用于外接内存条；

2.根据权利要求1所述的基于内部开关的内存连接器，其特征在于，所述上连接部的内侧壁面设置金属接触点，所述金属接触点与所述内存条的信号引脚相接触，所述金属接触点通过另一信号引脚与设置在所述下连接部的内侧壁面的另一金属接触点相接触，使所述上连接部与所述下连接部信号连接。

3.根据权利要求2所述的基于内部开关的内存连接器，其特征在于，所述第一固定部以及所述第二固定部均包括两个插接引脚，所述插接引脚通过所述信号引脚与所述内存条信号连接。

4.根据权利要求3所述的基于内部开关的内存连接器，其特征在于，所述计算机主板的一端通过所述第一插槽以及所述第二插槽接入所述内存条，所述计算机主板的另一端与计算机的cpu模块电连接。

5.根据权利要求4所述的基于内部开关的内存连接器，其特征在于，所述第一固定部以及所述第二固定部的插接引脚套设于数据转接件的一端，所述数据转接件插接于所述计算机主板的数据接口。

6.根据权利要求5所述的基于内部开关的内存连接器，其特征在于，所述计算机主板内设置走线通道，所述走线通道用于安装数据连接线，所述内存条通过所述数据接口以及所述数据连接线接入所述cpu模块。

7.根据权利要求6所述的基于内部开关的内存连接器，其特征在于，所述数据连接线包括第一数据线以及第二数据线，所述第一数据线连接所述第一固定部的一侧插接引脚、所述第二固定部的一侧插接引脚以及所述cpu模块，所述第二数据线连接所述第一固定部的另一侧插接引脚、所述第二固定部的另一侧插接引脚以及所述cpu模块。

8.根据权利要求1所述的基于内部开关的内存连接器，其特征在于，所述连接盒体采用塑胶材料制成。

9.一种计算机设备，其特征在于，包括计算机主板、cpu模块以及上述权利要求1-8任一项所述的基于内部开关的内存连接器；

技术总结
本技术公开了一种基于内部开关的内存连接器及配置该连接器的计算机设备，内存连接器配置于计算机主板，内存连接器包括第一插槽以及第二插槽，用于外接内存条；第一插槽的下方开口处设置第一固定部，第二插槽的下方开口处设置第二固定部，第一固定部以及第二固定部的上方开口处均罩设连接壳体，连接壳体内设置安装腔，安装腔连通上方开口与内存条；第一固定部的上方正对设置一个上下开口的活动连接部，活动连接部包括上连接部以及下连接部，上连接部与安装腔的内侧壁面抵接，下连接部与安装腔的内侧壁面之间具有活动空间，下连接部随上连接部所受外力产生弹性形变并与第一固定部的内侧壁面抵接，减小原有单一固定部冗余长度、提升阻抗连续性。

技术研发人员：萧广荣,纪兴杰
受保护的技术使用者：记忆科技（深圳）有限公司
技术研发日：20231026
技术公布日：2024/6/20
