一种带电感的墙壁式电弧故障保护断路器的制作方法

本技术涉及断路器，特别涉及一种带电感的墙壁式电弧故障保护断路器。

背景技术：

1、目前电弧故障断路器基本上安装在配电箱内，又受配电箱可安装为止的限制，无法安装很多个电弧故障断路器，所以只能对整个线路进行保护，从而单独对电器（如：空调、热水器等大功率电器）提供电弧故障保护很难实现；现在使用广泛的墙壁式断路器大多数为漏电断路器，对电弧故障无法起到保护作用，另外同类型的电器不规格之间，电器产生的波形也不太一样，存在很多杂波。

技术实现思路

1、本实用新型的目的：为了克服现有技术的缺陷，本实用新型提供了一种带电感的墙壁式电弧故障保护断路器，通过增加电感来滤波，以便同一产品用途更加广泛，减少企业的研发费用。

2、本实用新型公开涉及一种带电感的墙壁式电弧故障保护断路器，包括有底座、设于底座上的操作机构、设于底座上的进线座、设于底座上的出线座，所述进线座上设有第一零线接口和第一火线接口，出线座上设有第二零线接口和第二火线接口，其特征在于：所述底座上还设有零线电感线圈和火线电感线圈，零线电感线圈一端与第一零线接口电连接，另一端与操作机构电连接，经操作机构后与第二零线接口电连接，火线电感线圈一端与第一火线接口电连接，另一端与操作机构电连接，经操作机构后与第二火线接口电连接。

3、采用上述技术方案，使用时，将零线从第一零线接口接入，火线从第一火线接口接入，通过对应的电感线圈, 并通过操作机构连接，再从第二零线接口和第二火线接口接出，从而使得连接的断路器可以通过电感来滤波，以便同一产品用途更加广泛，减少企业的研发费用。

4、本实用新型的再进一步设置：所述脱扣机构包括有两组动触头和两组静触头，零线电感线圈和火线电感线圈靠近对应静触头的一端设有u形延伸臂，u形延伸臂与对应静触头电连接，其中一组动触头与第二零线接口电连接，另一组动触头与第二火线接口电连接，零线电感线圈远离静触头的一端与第一零线接口电连接，火线电感线圈远离静触头的一端与第一火线接口电连接。

5、采用上述技术方案，通过对应电感上设置的u形延伸臂可以便于和静触头进行连接，避免其直接与对应动触头接触，减少焊点处数，可降低产品温升，其结构布局比较合理。

6、本实用新型的再进一步设置：各静触头上对应u形延伸臂位置均设置有折弯臂，折弯臂与u形延伸臂焊接形成一体。

7、采用上述技术方案，可以便于u形延伸臂与静触头连接，结构布局比较合理。

8、本实用新型的进一步设置：所述进线座设于底座的背面，且进线座上均设置有接线板，接线板一端导向插设在进线座上，另一端设置有锁紧件，底座上对应进线座位置还设有穿线孔以及用于盖设在进线座上的盖板，盖板卡扣连接在进线座上。

9、采用上述技术方案，将进线座设于底座的背面可以便于导线接入，并且接线板采用导向插设的方式，可以便于其安装，并且可以防止其晃动，使其在使用的时候更加稳定，盖板可以避免内部的零部件裸露，使其在使用的时候更加安全，并且穿线孔可以便于接线板与对应电感进行连接。

10、本实用新型的进一步设置：所述接线板的两侧设有插接块，进线座上设有插接槽，插接块导向插设在插接槽内。

11、采用上述技术方案，通过插接块和插接槽的配合可以防止接线板拔出，并且使其在装配的时候更加方便。

12、本实用新型的进一步设置：所述底座上设有若干装配槽，底座上对应装配槽位置盖设有上盖，上盖与装配槽形成安装腔。

13、采用上述技术方案，可以防止装配槽内部的零部件裸露，使其在使用的时候更加安全。

14、本实用新型的进一步设置：所述进线座上还设有排气孔，排气孔与安装腔连通设置。

15、采用上述技术方案，可以便于内部散热通气，也可以在触头分断电流较大时排弧。

技术特征：

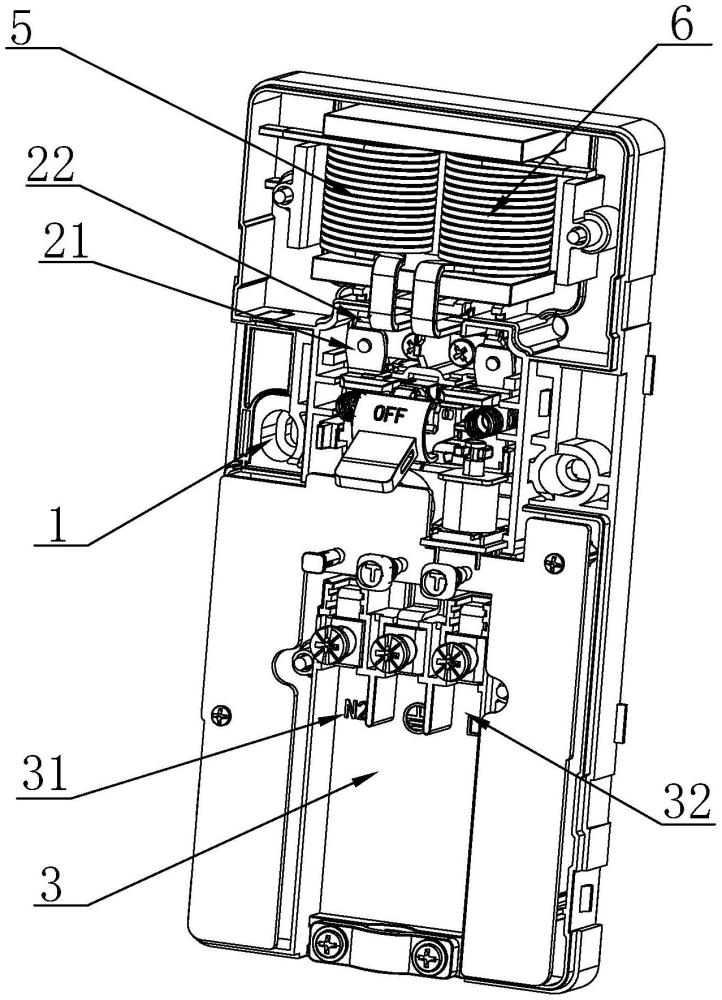

1.一种带电感的墙壁式电弧故障保护断路器，包括有底座（1）、设于底座（1）上的操作机构（2）、设于底座（1）上的进线座（4）、设于底座（1）上的出线座（3），所述进线座（4）上设有第一零线接口（41）和第一火线接口（42），出线座（3）上设有第二零线接口（31）和第二火线接口（32），其特征在于：所述底座（1）上还设有零线电感线圈（5）和火线电感线圈（6），零线电感线圈（5）一端与第一零线接口（41）电连接，另一端与操作机构（2）电连接，经操作机构（2）后与第二零线接口（31）电连接，火线电感线圈（6）一端与第一火线接口（42）电连接，另一端与操作机构（2）电连接，经操作机构（2）后与第二火线接口（32）电连接。

2.根据权利要求1所述的一种带电感的墙壁式电弧故障保护断路器，其特征在于：所述操作机构（2）包括有两组动触头（21）和两组静触头（22），零线电感线圈（5）和火线电感线圈（6）靠近对应静触头（22）的一端设有u形延伸臂（7），u形延伸臂（7）与对应静触头（22）电连接，其中一组动触头（21）与第二零线接口（31）电连接，另一组动触头（21）与第二火线接口（32）电连接，零线电感线圈（5）远离静触头（22）的一端与第一零线接口（41）电连接，火线电感线圈（6）远离静触头（22）的一端与第一火线接口（42）电连接。

3.根据权利要求2所述的一种带电感的墙壁式电弧故障保护断路器，其特征在于：各静触头（22）上对应u形延伸臂（7）位置均设置有折弯臂（221），折弯臂（221）与u形延伸臂（7）焊接形成一体。

4.根据权利要求1或2或3所述的一种带电感的墙壁式电弧故障保护断路器，其特征在于：所述进线座（4）设于底座（1）的背面，且进线座（4）上均设置有接线板（8），接线板（8）一端导向插设在进线座（4）上，另一端设置有锁紧件（9），底座（1）上对应进线座（4）位置还设有穿线孔（10）以及用于盖设在进线座（4）上的盖板（20），盖板（20）卡扣连接在进线座（4）上。

5.根据权利要求4所述的一种带电感的墙壁式电弧故障保护断路器，其特征在于：所述接线板（8）的两侧设有插接块（81），进线座（4）上设有插接槽，插接块（81）导向插设在插接槽内。

6.根据权利要求4或5所述的一种带电感的墙壁式电弧故障保护断路器，其特征在于：所述底座（1）上设有若干装配槽，底座（1）上对应装配槽位置盖设有上盖（30），上盖（30）与装配槽形成安装腔。

7.根据权利要求6所述的一种带电感的墙壁式电弧故障保护断路器，其特征在于：所述进线座（4）上还设有排气孔（40），排气孔（40）与安装腔连通设置。

技术总结
本技术公开涉及一种带电感的墙壁式电弧故障保护断路器，包括有底座、设于底座上的操作机构、设于底座上的进线座、设于底座上的出线座，所述进线座上设有第一零线接口和第一火线接口，出线座上设有第二零线接口和第二火线接口，底座设有零线电感线圈和火线电感线圈，使用时，将零线从第一零线接口接入，火线从第一火线接口接入，与对应的电感线圈连接，并通过操扣机构后从第二零线接口和第二火线接口接出，从而使得连接的断路器可以通过电感来滤波，以便同一产品用途更加广泛，减少企业的研发费用。

技术研发人员：周维峰,林凯,黄维
受保护的技术使用者：温州奥来电器有限公司
技术研发日：20231228
技术公布日：2024/11/11
