电信通信断信测定装置的制作方法

1.本实用新型涉及电信通信断信测定装置技术领域，尤其涉及电信通信断信测定装置。


背景技术：

2.电信通信是通信的主要形式，其主要任务是利用有线电，无线电，光等传递符号、文字、图像和语言等信息，由于电信是利用电波传递信息，因此地形障碍，太阳活动等，有时会影响到通信质量。
3.在检测电信通信断信时需要使用到网络寻线仪，而现有的网络寻线仪的在使用时，使用者一般通过手持的方式携带，网络寻线仪不具备悬挂在使用者腰带和裤腰中的功能，同时不具备佩戴的功能，使用者在使用网络寻线仪由于长时间以手持的方式进行拿取，从而给使用者在对检测电信通信断信检测时带来一定的影响，给使用者的使用带来不便。


技术实现要素：

4.本实用新型提供电信通信断信测定装置，解决了电信通信断信测定装置的技术问题。
5.为解决上述技术问题，本实用新型提供的电信通信断信测定装置，包括网络寻线仪本体，所述网络寻线仪本体的前侧设置有显示屏，所述网络寻线仪本体的后侧固定连接有第一夹板，所述第一夹板的后侧活动连接有第二夹板，所述第二夹板的顶部固定连接有压板，所述第二夹板的前侧固定连接有夹块，所述夹块的前侧固定连接防滑垫所述网络寻线仪本体的后侧设置有佩戴机构。
6.优选的，所述佩戴机构包括固定块、绑带、活动块、连接板、卡块，所述固定块、活动块连接板卡块和的数量分别为两个，所述活动块靠近绑带一侧的内壁与绑带活动连接，所述连接板靠近活动块的一侧与活动块固定连接，所述卡块靠近连接板的一侧与连接板固定连接，所述卡块的表面与固定块的内壁活动连接，所述固定块靠近网络寻线仪本体的一侧与网络寻线仪本体固定连接。
7.优选的，所述第一夹板和第二夹板相对的一侧分别固定连接有第一固定板和第二固定板，所述第一夹板和第二夹板相对的一侧均固定连接有支撑块，两个支撑块相对的一侧活动连接有扭力弹簧，所述扭力弹簧的表面与支撑块的内壁紧密接触。
8.优选的，所述扭力弹簧的内壁活动连接有连接杆，所述连接杆的两侧依次贯穿第一固定板和第二固定板并与第一固定板和第二固定板的内壁活动连接。
9.优选的，所述连接杆的右侧固定固定连接有限位板，限位板靠近第一固定板的一侧与第一固定板紧密接触。
10.优选的，所述活动块的两侧均固定连接有限位杆，所述限位杆相反的一侧贯穿绑带的两侧并与绑带的内壁活动连接。
11.优选的，所述固定块的内壁开设有卡槽，所述卡槽的内腔与卡块的表面紧密接触。
12.与相关技术相比较，本实用新型提供的电信通信断信测定装置具有如下有益效果：
13.本实用新型提供电信通信断信测定装置，通过设置第一夹板和第二夹板的配合使用，能够方便使用者将网络寻线仪本体夹持在腰带中或者裤腰中，从而方便了使用者对网络寻线仪本体的携带，增加使用者对网络寻线仪本体使用的便捷性，达到了方便使用者在使用网络寻线仪本体时对网络寻线仪本体进行携带的目的，解决了现有的网络寻线仪本体在使用过程中不方便携带的问题。
14.本实用新型提供电信通信断信测定装置，通过设置固定块、绑带、活动块、连接板和卡块的配合使用，方便了使用者网络寻线仪本体的佩戴，从而方便了使用者在使用网络寻线仪本体时对网络寻线仪本体进行操作，采用固定块、绑带、活动块、连接板、卡块，解决了现有网络寻线仪本体在使用过程中无法佩，影响到使用者对网络寻线仪本操作的问题。
15.本实用新型提供电信通信断信测定装置，利用扭力弹簧，解决了第一夹板和第二夹板在使用过程中无法回弹的问题。
附图说明

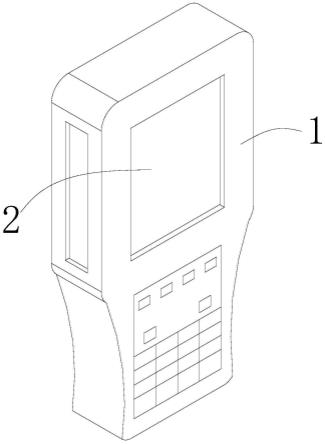

16.图1为电信通信断信测定装置的整体结构图；
17.图2为电信通信断信测定装置的网络寻线仪本体后视图；
18.图3为电信通信断信测定装置的局部结构的连接示意图；
19.图4为电信通信断信测定装置的局部结构的立体示意；
20.图5为电信通信断信测定装置的局部结构的分解示意；
21.图6为电信通信断信测定装置的局部结构的俯视平面图。
22.图中标号：1、网络寻线仪本体；2、显示屏；3、第一夹板；4、第二夹板；5、佩戴机构；501、固定块；502、绑带；503、活动块；504、连接块；505、卡块；6、压板，7、第一固定板，8、夹块；9、防滑垫；10、卡槽；11、限位杆；12、扭力弹簧；13、连接杆； 14、第二固定板；15、支撑块；16、限位板。
具体实施方式
23.实施例一，由图1-4给出，本实用新型包括网络寻线仪本体1，网络寻线仪本体1的前侧设置有显示屏2，网络寻线仪本体1的后侧固定连接有第一夹板3，第一夹板3的后侧活动连接有第二夹板4，第二夹板4的顶部固定连接有压板6，第二夹板4的前侧固定连接有夹块8，夹块8的前侧固定连接防滑垫9网络寻线仪本体1的后侧设置有佩戴机构 5，佩戴机构5包括固定块501、绑带502、活动块503、连接板、卡块505，固定块501、活动块503连接板卡块505和的数量分别为两个，活动块503靠近绑带502一侧的内壁与绑带502活动连接，连接板靠近活动块503的一侧与活动块503固定连接，卡块505靠近连接板的一侧与连接板固定连接，卡块505的表面与固定块501的内壁活动连接，固定块 501靠近网络寻线仪本体1的一侧与网络寻线仪本体1固定连接
24.实施例二，在实施例一的基础上，第一夹板3和第二夹板4相对的一侧分别固定连接有第一固定板7和第二固定板14，第一夹板3和第二夹板4相对的一侧均固定连接有支撑块15，两个支撑块15相对的一侧活动连接有扭力弹簧12，扭力弹簧12的表面与支撑块 15的
12进行移动，扭力弹簧12移动的同时使得第一夹板3和第二夹板4分离，第二夹板4移动的同时带动第二固定板14和第一固定板7在连接杆13中转动，将第一夹板3和第二夹板4分离后即可夹持在使用者的腰带或者裤腰中；
38.第二步：松开压板6使得第二夹板4在扭力弹簧12的作用下回弹，将第二夹板4闭合，从而将网络寻线仪本体1夹持在使用者的腰带或者裤腰中；
39.第三步：在夹板和防滑垫9的作用下增加第二夹板4夹持在使用者的腰带和裤腰中的摩擦力，从而增加网络寻线仪本体1在夹持过程中的牢固性。
40.第二创新点实施步骤：
41.第一步：在佩戴网络寻线仪本体1时，将卡块505卡入到固定块501的卡槽10中，将绑带502佩戴在使用者的手腕中；
42.第二步：当绑带502移动时，带动活动块503和限位杆11在绑带502中进行转动，避免绑带502在转动时出现磨损和形变；
43.第三步：在拆除绑带502时，移动连接块504带动卡块505在固定块501的卡槽10 进行移动，将卡块505与卡槽10完全分离后即可。


技术特征：
1.电信通信断信测定装置，包括网络寻线仪本体(1)，其特征在于：所述网络寻线仪本体(1)的前侧设置有显示屏(2)，所述网络寻线仪本体(1)的后侧固定连接有第一夹板(3)，所述第一夹板(3)的后侧活动连接有第二夹板(4)，所述第二夹板(4)的顶部固定连接有压板(6)，所述第二夹板(4)的前侧固定连接有夹块(8)，所述夹块(8)的前侧固定连接防滑垫(9)所述网络寻线仪本体(1)的后侧设置有佩戴机构(5)。2.根据权利要求1所述的电信通信断信测定装置，其特征在于，所述佩戴机构(5)包括固定块(501)、绑带(502)、活动块(503)、连接板(504)、卡块(505)，所述固定块(501)、活动块(503)、连接板(504) 和卡块(505)的数量分别为两个，所述活动块(503)靠近绑带(502)一侧的内壁与绑带(502)活动连接，所述连接板(504)靠近活动块(503)的一侧与活动块(503)固定连接，所述卡块(505)靠近连接板(504)的一侧与连接板(504)固定连接，所述卡块(505)的表面与固定块(501)的内壁活动连接，所述固定块(501)靠近网络寻线仪本体(1)的一侧与网络寻线仪本体(1)固定连接。3.根据权利要求1所述的电信通信断信测定装置，其特征在于，所述第一夹板(3)和第二夹板(4)相对的一侧分别固定连接有第一固定板(7)和第二固定板(14)，所述第一夹板(3)和第二夹板(4)相对的一侧均固定连接有支撑块(15)，两个支撑块(15)相对的一侧活动连接有扭力弹簧(12)，所述扭力弹簧(12)的表面与支撑块(15)的内壁紧密接触。4.根据权利要求3所述的电信通信断信测定装置，其特征在于，所述扭力弹簧(12)的内壁活动连接有连接杆(13)，所述连接杆(13)的两侧依次贯穿第一固定板(7)和第二固定板(14)并与第一固定板(7)和第二固定板(14)的内壁活动连接。5.根据权利要求4所述的电信通信断信测定装置，其特征在于，所述连接杆(13)的右侧固定固定连接有限位板(16)，限位板(16)靠近第一固定板(7)的一侧与第一固定板(7)紧密接触。6.根据权利要求2所述的电信通信断信测定装置，其特征在于，所述活动块(503)的两侧均固定连接有限位杆(11)，所述限位杆(11)相反的一侧贯穿绑带(502)的两侧并与绑带(502)的内壁活动连接。7.根据权利要求2所述的电信通信断信测定装置，其特征在于，所述固定块(501)的内壁开设有卡槽(10)，所述卡槽(10)的内腔与卡块(505)的表面紧密接触。

技术总结
本实用新型公开了电信通信断信测定装置，涉及电信通信断信测定装置技术领域，该电信通信断信测定装置包括网络寻线仪本体，网络寻线仪本体的前侧设置有显示屏，网络寻线仪本体的后侧固定连接有第一夹板，第一夹板的后侧活动连接有第二夹板，第二夹板的顶部固定连接有压板，第二夹板的前侧固定连接有夹块，解决了现有的网络寻线仪的在使用时，使用者一般通过手持的方式携带，网络寻线仪不具备悬挂在使用者腰带和裤腰中的功能，同时不具备佩戴的功能，使用者在使用网络寻线仪由于长时间以手持的方式进行拿取，从而给使用者在对检测电信通信断信检测时带来一定的影响，给使用者的使用带来不的问题。来不的问题。来不的问题。


技术研发人员：赵梓成
