一种自带蓄电功能的电能路由器

本技术涉及电能路由器，更具体地说，本技术涉及一种自带蓄电功能的电能路由器。

背景技术：

1、电能路由器是用于管理和分配电能流向不同的电气设备或系统，这种设备可以监控电能的流动，并根据需要将电能分配到不同的电路或设备上，以实现有效的能源利用和管理，电能路由器广泛用于新能源车领域，电能路由器可以根据新能源车的充电需求和电能供应情况，智能地调整充电功率和充电时段，以实现最佳的充电效果。传统的电能路由器在实际使用中，不方便工作人员对电能路由器进行安装，影响工作人员进行使用，而且不方便工作人员对本装置进行位置调整，影响工作人员对本装置进行运输工作。

2、公告号为cn213745558u的实用新型公开了一种便于安装的电能路由器，该实用新型通过在电能路由器本体的顶部固定设置有防水组件，能够利用软垫对电能路由器本体进行支撑，接着旋转第一螺纹杆，接着利用第一螺纹杆带动限位板对电能路由器本体进行限位，然后利用插杆与插槽进行活动连接，方便工作人员进行拆装，接着利用防水板对雨水进行引导，防止雨水的渗透，确保电能路由器本体的正常使用。

3、上述电能路由器在使用时，利用行走轮使该电能路由器进行移动的功能，利用第二螺纹杆在导向杆的内部进行上下移动，从而带动支撑座对本装置进行支撑，但是放在室外时，不方便对电能路由器进行固定，当遇到大风天气时，电能路由器容易被风吹走，使用效果较差。

技术实现思路

1、为了克服现有技术的上述缺陷，本实用新型提供了一种自带蓄电功能的电能路由器，旨在解决上述背景技术中提出的问题。

2、为实现上述目的，本实用新型提供如下技术方案：一种自带蓄电功能的电能路由器，包括壳体，所述壳体的顶部两侧分别固定安装有防水按钮和防水显示屏，所述壳体的一侧固定安装有信号收发器，所述壳体的内部固定安装有蓄电池，所述蓄电池的底部活动设置有盖板，所述盖板的底端中心位置处固定连接有底板，所述底板的底部中心位置处通过轴承活动连接有可调节伸缩杆，所述可调节伸缩杆的底端固定连接有固定板，所述固定板与底板之间设置有限位组件，所述限位组件包括安装板、两个插杆和两个弹簧。

3、进一步的，两个所述弹簧的底端均与固定板固定连接，且两个弹簧的顶端均与安装板固定连接，两个所述插杆的底端均与安装板固定连接，且两个插杆的顶端均延伸入底板内。

4、进一步的，两个所述弹簧的内部均活动设置有伸缩杆，两个所述伸缩杆的底端均与固定板固定连接，且两个伸缩杆的顶端均与安装板固定连接。

5、可以看出，上述技术方案中，两个伸缩杆拉伸或收缩，可以防止两个弹簧形变时发生偏转。

6、进一步的，两个所述插杆的外侧均固定粘接有第二垫片，且两个第二垫片的顶端均与底板相接触。

7、可以看出，上述技术方案中，两个第二垫片可以提高两个插杆与底板之间的稳定性。

8、进一步的，所述底板的一侧设置有分隔组件，所述分隔组件包括横板、两个隔板和挡板。

9、进一步的，所述横板的一侧与底板固定连接，两个所述隔板的一侧均与横板固定连接，且两个隔板的顶端均与挡板固定连接。

10、进一步的，所述挡板的外侧固定粘接有第一垫片，且第一垫片的一侧与壳体相接触。

11、可以看出，上述技术方案中，第一垫片可以提高挡板与壳体之间的密封性。

12、本实用新型的技术效果和优点：

13、1、本实用新型通过将固定板放在基座上，并通过四个螺栓使得固定板与基座相固定，同理对固定板进行拆卸，当需要调节信号收发器的位置时，向下移动安装板从而带动两个插杆向下移动出底板内，从而解除安装板与底板之间的固定，同时安装板带动两个弹簧压缩，根据需求转动壳体，从而调节信号收发器的位置，同理松开安装板，两个弹簧回弹带动安装板向上移动，从而带动两个插杆向上移动入底板内，从而使得安装板与壳体相固定，通过设置蓄电池，蓄电池为电能路由器提供备用电源，结构简单，电能路由器不易被风吹走，使用效果好，同时方便调节电能路由器的位置；

14、2、本实用新型通过将三个连接线依次插入壳体的右侧，通过两个隔板对三个连接线进行分隔，防止连接线相互缠绕，同时挡板对连接线与壳体之间的连接处进行防护，防止雨水流入壳体内，结构简单，使用方便。

技术特征：

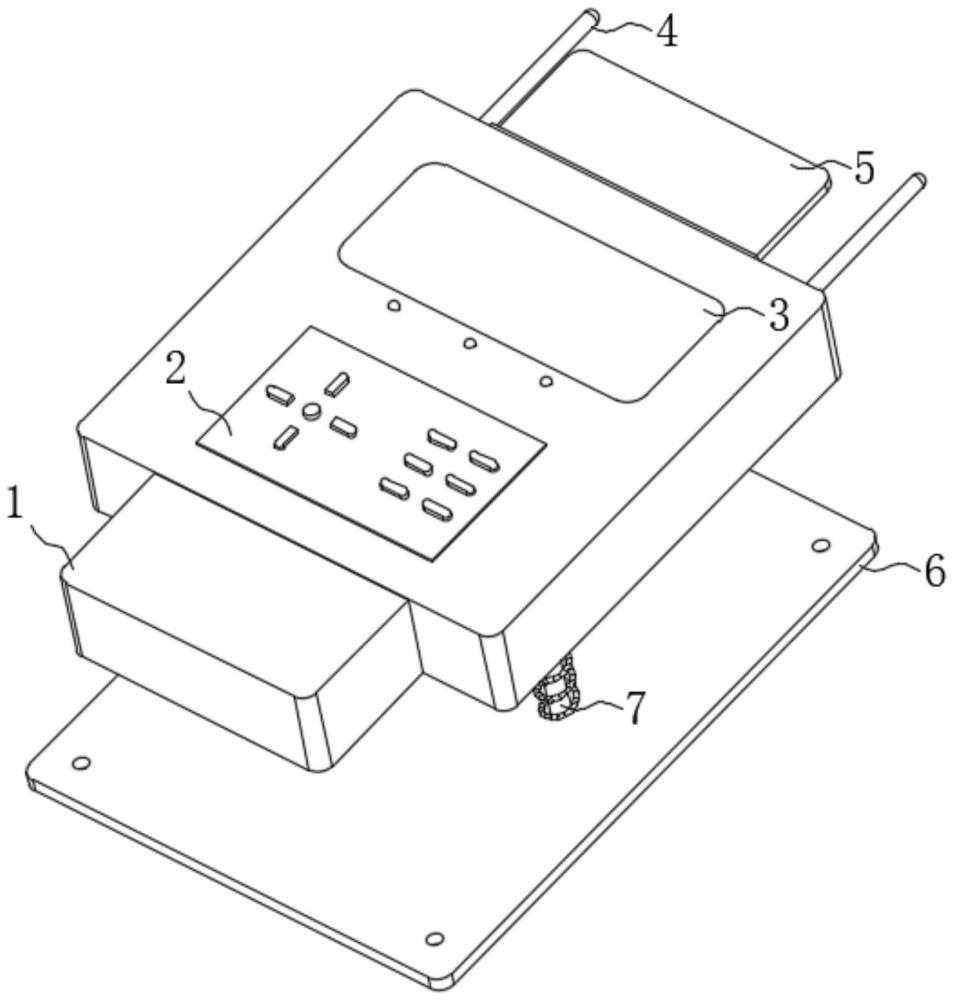

1.一种自带蓄电功能的电能路由器，包括壳体(1)，所述壳体(1)的顶部两侧分别固定安装有防水按钮(2)和防水显示屏(3)，所述壳体(1)的一侧固定安装有信号收发器(4)，其特征在于：所述壳体(1)的内部固定安装有蓄电池(11)，所述蓄电池(11)的底部活动设置有盖板(8)，所述盖板(8)的底端中心位置处固定连接有底板(9)，所述底板(9)的底部中心位置处通过轴承活动连接有可调节伸缩杆(10)，所述可调节伸缩杆(10)的底端固定连接有固定板(6)，所述固定板(6)与底板(9)之间设置有限位组件(7)，所述限位组件(7)包括安装板(702)、两个插杆(703)和两个弹簧(704)。

2.根据权利要求1所述的一种自带蓄电功能的电能路由器，其特征在于：两个所述弹簧(704)的底端均与固定板(6)固定连接，且两个弹簧(704)的顶端均与安装板(702)固定连接，两个所述插杆(703)的底端均与安装板(702)固定连接，且两个插杆(703)的顶端均延伸入底板(9)内。

3.根据权利要求1所述的一种自带蓄电功能的电能路由器，其特征在于：两个所述弹簧(704)的内部均活动设置有伸缩杆(701)，两个所述伸缩杆(701)的底端均与固定板(6)固定连接，且两个伸缩杆(701)的顶端均与安装板(702)固定连接。

4.根据权利要求1所述的一种自带蓄电功能的电能路由器，其特征在于：两个所述插杆(703)的外侧均固定粘接有第二垫片(705)，且两个第二垫片(705)的顶端均与底板(9)相接触。

5.根据权利要求1所述的一种自带蓄电功能的电能路由器，其特征在于：所述底板(9)的一侧设置有分隔组件(5)，所述分隔组件(5)包括横板(501)、两个隔板(502)和挡板(503)。

6.根据权利要求5所述的一种自带蓄电功能的电能路由器，其特征在于：所述横板(501)的一侧与底板(9)固定连接，两个所述隔板(502)的一侧均与横板(501)固定连接，且两个隔板(502)的顶端均与挡板(503)固定连接。

7.根据权利要求5所述的一种自带蓄电功能的电能路由器，其特征在于：所述挡板(503)的外侧固定粘接有第一垫片(504)，且第一垫片(504)的一侧与壳体(1)相接触。

技术总结
本技术公开了一种自带蓄电功能的电能路由器，具体涉及电能路由器技术领域，包括壳体，壳体的顶部两侧分别固定安装有防水按钮和防水显示屏，壳体的一侧固定安装有信号收发器，壳体的内部固定安装有蓄电池，蓄电池的底部活动设置有盖板，盖板的底端中心位置处固定连接有底板，底板的底部中心位置处通过轴承活动连接有可调节伸缩杆。本技术通过将固定板放在基座上，并通过四个螺栓使得固定板与基座相固定，当需要调节信号收发器的位置时，通过限位组件，对壳体进行限位固定，通过设置蓄电池，蓄电池为电能路由器提供备用电源，结构简单，电能路由器不易被风吹走，使用效果好，同时方便调节电能路由器的位置。

技术研发人员：贺智前,刘宗翰,杜新月,王圣韬
受保护的技术使用者：合肥工业大学
技术研发日：20240321
技术公布日：2024/11/28
