网购用衣物试穿效果展示模型的制作方法

本实用新型涉及展示模型技术领域，具体为网购用衣物试穿效果展示模型。

背景技术：

随着网络购物的普及和发展，越来越多的人选择在网上购物，许多卖西装上衣的商家为了在网上更好的展示自己衣服，会让假人模型穿上衣服进行试穿效果展示，在给假人模型穿西装上衣时，需要对模型的一侧胳膊进行拆除，现有的模型是将模型胳膊直接用力按压卡合在躯干内的，在卡合过程中连接边缘磨损严重，长期使用后会使得模型胳膊和躯干模型卡合松动，导致胳膊模型可能在展示过程中发生脱落，且在试穿上衣时衣长是十分重要的参考数据，为了对不同型号的衣长进行展示时，可能需要身长不同的模型，使得展示成本增高，因此亟需网购用衣物试穿效果展示模型来解决上述问题。

技术实现要素：

本实用新型的目的在于提供网购用衣物试穿效果展示模型，以解决上述背景技术中提出的现有的展示模型的模型胳膊拆卸过程过于磨损模型胳膊且无法调节身长的问题。

为实现上述目的，本实用新型提供如下技术方案：网购用衣物试穿效果展示模型，包括第一模型躯干、第二模型躯干和模型胳膊，所述第一模型躯干顶端安装有第二模型躯干，且第二模型躯干顶部的左侧焊接有模型胳膊，所述第二模型躯干顶部的右侧安装有另一模型胳膊，右侧所述第二模型躯干开设有第一放置腔，且第一放置腔底端焊接有第一滑动杆，所述第一滑动杆上套接有套块，且套块的前后两侧皆焊接有转动板，所述转动板的顶端贯穿有第二滑动杆，且第二滑动杆的前后两端皆焊接在第一放置腔的内侧壁上，两个所述转动板的内侧皆通过铰接轴铰接有支撑杆，两根所述支撑杆的另一端皆通过铰接轴铰接在丝母上，且丝母螺纹套接在丝杆上，所述丝杆的顶端通过轴承连接在第一放置腔的内侧壁上，所述丝杆延伸至第一放置腔外部的一端焊接有旋钮，两个所述转动板内部安装有连接块，且连接块的两侧皆开设有连接槽，两个所述转动板的内侧皆焊接有与连接槽配合的固定板，所述第一模型躯干的底端开设有第二放置腔，且第二放置腔内部焊接有滑动腔，所述滑动腔内部安装有滑块，且滑块的顶端皆焊接在第二模型躯干上，所述滑块的底端开设有连接腔，且连接腔的右侧焊接有滑杆，所述滑动腔的侧壁上开设有与滑杆配合的滑槽，且滑槽从上至下依次连接有三个固定槽，所述固定槽皆开设在滑动腔侧壁上，所述连接腔顶端与滑动腔底端之间焊接有弹簧。

优选的，所述第一模型躯干顶端开设有配合滑块滑动的槽口，所述转动板顶端皆开设有配合第二滑动杆滑动的槽孔。

优选的，所述第一放置腔顶端的第二模型躯干上开设有转动槽，所述旋钮位于转动槽内部。

优选的，所述丝母在丝杆上移动的最大距离大于固定板延伸至连接块内部的最大距离，所述转动板、连接槽和固定板皆设置为与连接块配合的弧形。

优选的，所述滑动腔的长度大于滑块的长度，所述弹簧的最大的压缩长度大于滑槽的长度。

与现有技术相比，本实用新型的有益效果是：

1、该网购用衣物试穿效果展示模型设置有转动板、第二滑动杆、支撑杆、丝杆、旋钮、丝母、连接块、连接槽和转动槽，通过旋转旋钮间接控制两侧的转动板夹紧或者松开，从而方便右侧的模型胳膊与第二模型躯干之间的安装和拆卸，解决了现有的展示模型拆卸时磨损连接处的问题，防止长期使用后右侧模型胳膊与第二模型躯干连接处连接松动，使得右侧的模型胳膊与第二模型躯干的拆卸更加的简单便捷，同时提高了模型的使用寿命。

2、该网购用衣物试穿效果展示模型设置有滑动腔、滑块、连接腔、滑杆、滑槽、固定槽和弹簧，通过旋转第二模型躯干，在滑杆、滑槽、固定槽和弹簧配合作用下，使得第二模型躯干具有三个高度档位可调节，解决了现有的展示模型无法调节身长的问题，使得模型可以展示不同衣长的上衣，提高了模型的实用性，增大了模型的使用范围。

附图说明

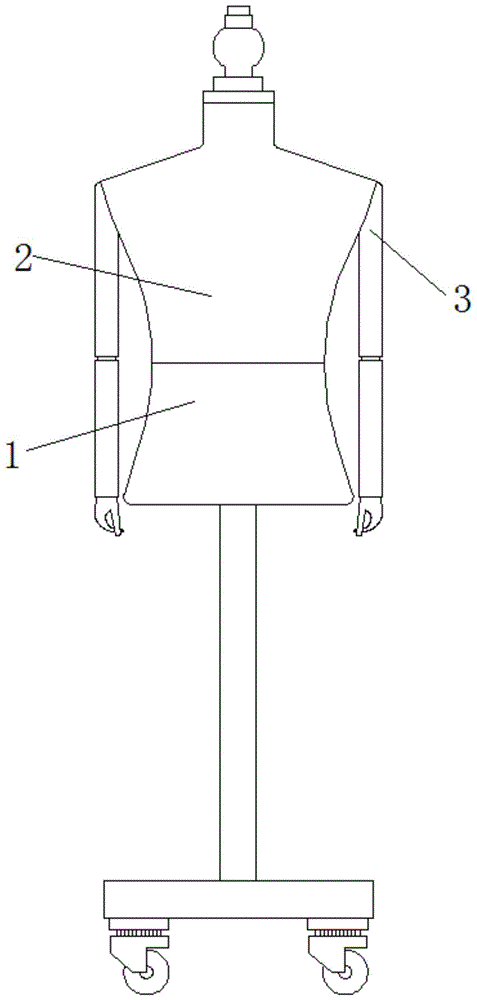

图1为本实用新型的结构正视示意图；

图2为本实用新型的局部结构正视剖面示意图；

图3为本实用新型的局部结构侧视剖面示意图；

图4为本实用新型的第一模型躯干与第二模型躯干连接处结构正视剖面示意图。

图中：1、第一模型躯干；2、第二模型躯干；3、模型胳膊；4、第一放置腔；5、第一滑动杆；6、套块；7、转动板；8、第二滑动杆；9、支撑杆；10、丝杆；11、旋钮；12、丝母；13、连接块；14、连接槽；15、固定板；16、转动槽；17、第二放置腔；18、滑动腔；19、滑块；20、连接腔；21、滑杆；22、滑槽；23、固定槽；24、弹簧。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1-4，本实用新型提供的实施例：网购用衣物试穿效果展示模型，包括第一模型躯干1、第二模型躯干2和模型胳膊3，第一模型躯干1顶端安装有第二模型躯干2，且第二模型躯干2顶部的左侧焊接有模型胳膊3，第二模型躯干2顶部的右侧安装有另一模型胳膊3，右侧第二模型躯干2开设有第一放置腔4，且第一放置腔4底端焊接有第一滑动杆5，第一滑动杆5上套接有套块6，且套块6的前后两侧皆焊接有转动板7，转动板7的顶端贯穿有第二滑动杆8，且第二滑动杆8的前后两端皆焊接在第一放置腔4的内侧壁上，两个转动板7的内侧皆通过铰接轴铰接有支撑杆9，两根支撑杆9的另一端皆通过铰接轴铰接在丝母12上，且丝母12螺纹套接在丝杆10上，丝杆10的顶端通过轴承连接在第一放置腔4的内侧壁上，丝杆10延伸至第一放置腔4外部的一端焊接有旋钮11，两个转动板7内部安装有连接块13，且连接块13的两侧皆开设有连接槽14，两个转动板7的内侧皆焊接有与连接槽14配合的固定板15，丝母12在丝杆10上移动的最大距离大于固定板15延伸至连接块13内部的最大距离，转动板7、连接槽14和固定板15皆设置为与连接块13配合的弧形，其作用为保证可以通过撑开转动板7将固定板15完全从连接槽14中移出，保证固定板15可以与连接槽14分离，从而保证右侧的模型胳膊3可以与第二模型躯干2分离，第一放置腔4顶端的第二模型躯干2上开设有转动槽16，旋钮11位于转动槽16内部，其作用为在不影响旋钮11旋转的同时，避免旋钮11延伸至第二模型躯干2外部，影响模型展示效果。

第一模型躯干1的底端开设有第二放置腔17，且第二放置腔17内部焊接有滑动腔18，滑动腔18内部安装有滑块19，且滑块19的顶端皆焊接在第二模型躯干2上，第一模型躯干1顶端开设有配合滑块19滑动的槽口，转动板7顶端皆开设有配合第二滑动杆8滑动的槽孔，其作用为保证滑块19能够在第一模型躯干1顶端上下移动，且对滑块19进行限位固定，同时保证转动板7能够在第二滑动杆8上滑动，滑块19的底端开设有连接腔20，且连接腔20的右侧焊接有滑杆21，滑动腔18的侧壁上开设有与滑杆21配合的滑槽22，且滑槽22从上至下依次连接有三个固定槽23，滑动腔18的长度大于滑块19的长度，弹簧24的最大的压缩长度大于滑槽22的长度，其作用为保证滑块19可以被移动至滑动腔18内部，同时保证滑杆21可以移动至滑槽22底端的固定槽23内，从而使得第二模型躯干2可以调节至最低高度，固定槽23皆开设在滑动腔18侧壁上，连接腔20顶端与滑动腔18底端之间焊接有弹簧24。

工作原理：当需要为模型穿上服装时，首先需要将右侧的模型胳膊3进行拆卸，由图3所示，旋转旋钮11带动丝杆10转动，丝杆10转动通过螺纹带动丝母12向下移动，从而带动丝母12两侧铰接的支撑杆9向两侧撑开，并在另一铰接轴的配合下向两侧推动两个转动板7的，使得两个转动板7在第一滑动杆5的配合下向两侧转动，从而使得两侧的固定板15皆从连接槽14内部移出，使得连接块13与转动板7的固定解除，从而将右侧的模型胳膊3从第二模型躯干2上拆卸，当衣服穿戴完成后，再将连接块13两侧的连接槽14与固定板15对准放入第一放置腔4中，再反向旋转旋钮11，使得丝母12向上移动，间接带动两侧的转动板7夹紧，从而使得第二模型躯干2与右侧的模型胳膊3固定。

当需要展示衣长不同上衣时，如图4所示，轻微旋转第二模型躯干2，在弹簧24自身弹性的作用下带动滑块19转动，滑块19转动使得滑杆21从最底部的固定槽23中移动到滑槽22内，由于弹簧24处于压缩状态，在弹簧24反作用力的作用下带动滑块19向上移动，同时带动滑杆21向上移动，当滑杆21移动到中间位置处的固定槽23时，在弹簧24复原力的作用下使得滑杆21转动到中间位置处的固定槽23内，从而使得第二模型躯干2升高并固定，从而增长模型的长度，当需要继续升高第二模型躯干2时，只需重复操作使得滑杆21移动至最高处的固定槽23内即可，当需要降低第二模型躯干2的高度时只需反向旋转第二模型躯干2并按压，使得滑杆21移动至最底部的固定槽23内即可，自此调节第二模型躯干2高度操作结束。
