一种用于底盘系统新型压装衬套工装的制作方法

：
1.本实用新型涉及底盘悬架系统工装领域，主要涉及一种用于底盘系统新型压装衬套工装。


背景技术：
：
2.汽车底盘系统类零件，控制臂是不可缺少的组件。控制臂作为汽车悬架系统的导向和传力元件，将作用在车轮上的各种力传递给车身，同时保证车轮按一定轨迹运动。而控制臂上的衬套压装合格与否将影响整体汽车使用寿命及驾驶人的生命安全。
3.为了生产过程中提高产品生产效率与过程质量控制，因此需要研发一种用于底盘系统新型压装衬套工装。


技术实现要素：
：
4.本实用新型目的就是为了弥补已有技术的缺陷，提供一种用于底盘系统新型压装衬套工装，可提高生产效率，提升过程质量控制，节省生产成本。
5.本实用新型是通过以下技术方案实现的：
6.一种用于底盘系统新型压装衬套工装，包括有底板，所述底板上安装有两间隔设置的滑块导套，所述滑块导套通过固定板固定安装在底板上，所述滑块导套内卡装有弹簧，所述滑块导套的上端部内嵌装有可上下导向移动的滑块，所述滑块的上端部设有用于固定衬套的定位销，所述底板的一侧设有用于辅助支撑固定工件的支撑架，所述固定板上安装有可升降的上模板，所述上模板的下端面上设有与滑块配合的压块，上模板的底端面两端部分别设有导柱，所述底板的上端面上设有与导柱导向配合的导向组件。
7.所述的滑块导套的底端面设有固定台阶，所述固定板上设有用于固定滑块导套底端部的台阶固定孔，所述滑块导套内设有台阶导向孔，所述滑块的底端部设有与台阶导向孔导向限位的凸台。
8.所述的滑块的上端部设有定位销插孔，所述定位销为台阶轴体。
9.所述的支撑架包括有固定安装在底板上的固定板一，所述固定板一的外端部设有立板，所述立板的上端部安装有支撑垫块，所述支撑垫块采用尼龙材料。
10.所述支撑垫块为倒t形结构，其水平段通过固定销固定安装在支撑垫块上。
11.所述的导向组件包括有限位导柱，所述限位导柱内设有台阶孔，所述台阶孔内嵌装有与导柱导向配合的导套。
12.其原理是：通过此工装结构的设计，左件或右件在压装时，其一端置于支撑架上进行支撑，另一端压装衬套端分别套装在滑块导套上的滑块上，此结构左、右件可共用一个工装，提高了工作效率，而且在压装时，首先将衬套分别套装在对应的定位销上，通过压块进行压入左件或右件，此结构可保证衬套压入的一致性，质量得到保障，减少检验所产生的成本。
13.本实用新型的优点是：
14.本实用新型结构设计合理，操作简单，制作成本低，左、右件共用一个工装，生产效率高，同时可保证衬套压入一致性，质量得到保障，减少检验所产生的成本。
附图说明：

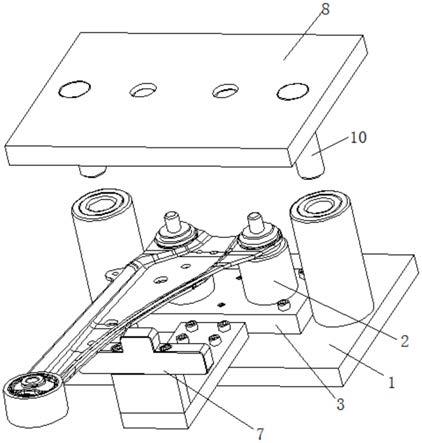

15.图1为本实用新型压装后的结构示意图。
16.图2为本实用新型的局部剖视图。
17.图3为滑块导套的结构剖视图。
18.图4为固定板的结构示意图。
具体实施方式：
19.参见附图。
20.一种用于底盘系统新型压装衬套工装，包括有底板1，底板1上安装有两间隔设置的滑块导套2，滑块导套2通过固定板3固定安装在底板1上，滑块导套 2内卡装有弹簧4，滑块导套2的上端部内嵌装有可上下导向移动的滑块5，滑块5的上端部设有用于固定衬套的定位销6，滑块5的上端部设有定位销插孔，定位销为台阶轴体，底板1的一侧设有用于辅助支撑固定工件的支撑架7，固定板3上安装有可升降的上模板8，上模板8的下端面上设有与滑块5配合的压块9，上模板8的底端面两端部分别设有导柱10，底板1的上端面上设有与导柱10 导向配合的导向组件。
21.进一步，滑块导套2的底端面设有固定台阶11，固定板3上设有用于固定滑块导套底端部的台阶固定孔12，滑块导套2内设有台阶导向孔13，所述滑块 5的底端部设有与台阶导向孔13导向限位的凸台。
22.进一步，支撑架7包括有固定安装在底板上的固定板一7-1，固定板一7-1 的外端部设有立板7-2，立板7-2的上端部安装有支撑垫块7-3，支撑垫块7-3采用尼龙材料；支撑垫块7-3为倒t形结构，其水平段通过固定销固定安装在支撑垫块7-3上。
23.进一步，导向组件包括有限位导柱14，限位导柱14内设有台阶孔，台阶孔内嵌装有与导柱10导向配合的导套15。
24.当生产时，启动压装机器，工装处于打开状态，接着将件放入打开的工装，通过滑块的外径来定位衬套孔的位置，通过尼龙块垫来限制件的水平高低，接着放入衬套经过定位销来定位衬套位置，接下来启动升降件，随着机床缓缓下降，由导柱缓缓进入导套，随着机床下降压块接触到衬套，上模板接触到限位导柱，行程结束后机床上行，完成一次压装过程，工件会随之通过弹簧直接将工件升起，取出工件，完成操作，左、右件虽然可以共用一套工装结构，但其在压装的时候是分开压装，一件完成后才能进行另一件的压入。
25.本实用新型的描述中，需要说明的是，术语“竖直”、“上”、“下”、“水平”等指示的方位或者位置关系为基于附图所示的方位或者位置关系，仅是为了便于描述本实用和简化描述，而不是指示或者暗示所指的装置或者元件必须具有特定的方位，以特定的方位构造和操作，因此不能理解为对本实用的限制。此外，“第一”、“第二”、“第三”、“第四”仅用于描述目的，而不能理解为指示或者暗示相对重要性。
26.本实用新型的描述中，还需要说明的是，除非另有明确的规定和限制，术语“设置”、“安装”、“相连”、“连接”应做广义理解，例如，可以是固定连接，也可以是可拆卸连接，
或一体地连接，可以是机械连接，也可以是电连接，可以是直接连接，也可以是通过中间媒介相连，可以是两个元件内部的连通。对于本领域的普通技术人员而言，可以根据具体情况理解上述术语在本实用中的具体含义。
27.尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
