一种便于整体运输的玻璃运输架的制作方法

1.本实用新型涉及玻璃运输技术领域，具体为一种便于整体运输的玻璃运输架。


背景技术：

2.玻璃由于其易碎，在运输过程中需要格外的小心，在现有的运输过程中，装饰玻璃、印花玻璃等由于其特殊性，需要在配送时分配给不同的客户，频繁的装卸容易造成玻璃制品的损坏，且由于装饰玻璃较大，在某些限高的地方还会遇到难以通过的状况，因此提出一种便于运输的玻璃运输架。


技术实现要素：

3.本实用新型要解决的技术问题是克服现有的缺陷，提供一种便于整体运输的玻璃运输架，能够实现稳定的运输，且能够通过电机的控制带动电动伸缩杆的移动，使得整个设备的高度降低，能够通过一些限高的路段，且拉力弹簧保证了设备在降低时候的稳定性，能够使得玻璃在脱离橡胶吸盘后通过玻璃架支撑腿之间的侧面运出，避免了特定玻璃在选定时频繁的装卸造成的危险及劳动强度的增加，提高了使用的便捷性，可以有效解决背景技术中的问题。
4.为实现上述目的，本实用新型提供如下技术方案：一种便于整体运输的玻璃运输架，包括置物底座、底部支撑架、连接轴和玻璃架，所述置物底座为两个，且置物底座之间通过电动伸缩杆连接，所述两个置物底座的底部分别固定连接有可固定滑轮和固定块，且置物底座为中空结构，所述置物底座内部设有电机，所述置物底座上表面通过销轴连接有玻璃架和底部支撑架，所述底部支撑架在玻璃架的内侧，且底部支撑架和玻璃架底部周围粘贴有橡胶垫片，底部支撑架和玻璃架中部通过拉力弹簧连接，底部支撑架顶部通过连接轴连接，玻璃架远离置物底座的一端内侧焊接有玻璃架支撑腿，能够实现稳定的运输，且能够通过电机的控制带动电动伸缩杆的移动，使得整个设备的高度降低，能够通过一些限高的路段，且拉力弹簧保证了设备在降低时候的稳定性。
5.进一步的，所述底部支撑架表面四角设有橡胶吸盘，底部支撑架表面中心均匀设有海绵垫。
6.进一步的，所述玻璃架包括玻璃架主钢梁，所述玻璃架主钢梁之间焊接有玻璃架副钢梁，且玻璃架主钢梁和玻璃架副钢梁两面均设有与底部支撑架表面相对应的海绵垫和橡胶吸盘，且所述橡胶吸盘盘面朝向玻璃架的外侧，能够实现玻璃的稳定运输，避免了在运输途中因为颠簸造成的损坏。
7.进一步的，所述玻璃架支撑腿包括支撑腿中空架和插接架，所述支撑腿中空架顶部为开口，且支撑腿中空架底部焊接有插接架，插接架可以插接于另一个玻璃架支撑腿的支撑腿中空架顶部内侧，且玻璃架支撑腿朝向内侧，能够使得玻璃在脱离橡胶吸盘后通过玻璃架支撑腿之间的侧面运出，避免了特定玻璃在选定时频繁的装卸造成的危险及劳动强度的增加，提高了使用的便捷性。
8.进一步的，所述固定块可以设为可固定滑轮，方便了设备的安装调试。
9.与现有技术相比，本实用新型的有益效果是：本便于整体运输的玻璃运输架，具有以下好处：
10.1、能够实现稳定的运输，且能够通过电机的控制带动电动伸缩杆的移动，使得整个设备的高度降低，能够通过一些限高的路段，且拉力弹簧保证了设备在降低时候的稳定性。
11.2、能够实现玻璃的稳定运输，避免了在运输途中因为颠簸造成的损坏。
12.3、能够使得玻璃在脱离橡胶吸盘后通过玻璃架支撑腿之间的侧面运出，避免了特定玻璃在选定时频繁的装卸造成的危险及劳动强度的增加，提高了使用的便捷性。
13.4、方便了设备的安装调试。
附图说明

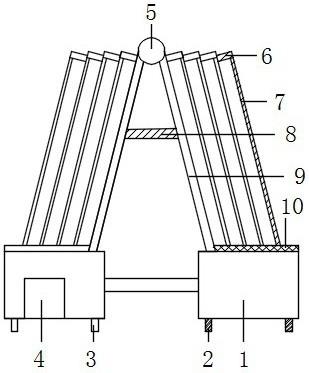

14.图1为本实用新型结构示意图；
15.图2为本实用新型底部支撑架结构表面示意图；
16.图3为本实用新型玻璃架结构表面示意图；
17.图4为本实用新型玻璃架支撑腿结构示意图。
18.图中：1置物底座、2可固定滑轮、3固定块、4电机、5连接轴、6玻璃架支撑腿、7玻璃架、8拉力弹簧、9底部支撑架、10橡胶垫片、11海绵垫、12橡胶吸盘、61支撑腿中空架、62插接架、71玻璃架主钢梁、72玻璃架副钢梁。
具体实施方式
19.下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
20.请参阅图1
‑
4，本实用新型提供一种技术方案：一种便于整体运输的玻璃运输架，包括置物底座1、底部支撑架9、连接轴5和玻璃架7，所述置物底座1为两个，且置物底座1之间通过电动伸缩杆连接，所述两个置物底座1的底部分别固定连接有可固定滑轮2和固定块3，且置物底座1为中空结构，所述置物底座1内部设有电机4，所述置物底座1上表面通过销轴连接有玻璃架7和底部支撑架9，所述底部支撑架9在玻璃架7的内侧，且底部支撑架9和玻璃架7底部周围粘贴有橡胶垫片10，底部支撑架9和玻璃架7中部通过拉力弹簧8连接，底部支撑架9顶部通过连接轴5连接，玻璃架7远离置物底座1的一端内侧焊接有玻璃架支撑腿6，能够实现稳定的运输，且能够通过电机4的控制带动电动伸缩杆的移动，使得整个设备的高度降低，能够通过一些限高的路段，且拉力弹簧8保证了设备在降低时候的稳定性，所述底部支撑架9表面四角设有橡胶吸盘12，底部支撑架9表面中心均匀设有海绵垫11，所述玻璃架7包括玻璃架主钢梁71，所述玻璃架主钢梁71之间焊接有玻璃架副钢梁72，且玻璃架主钢梁71和玻璃架副钢梁72两面均设有与底部支撑架9表面相对应的海绵垫11和橡胶吸盘12，且所述橡胶吸盘12盘面朝向玻璃架7的外侧，能够实现玻璃的稳定运输，避免了在运输途中因为颠簸造成的损坏，所述玻璃架支撑腿6包括支撑腿中空架61和插接架62，所述支撑腿中
空架6顶部为开口，且支撑腿中空架61底部焊接有插接架62，插接架62可以插接于另一个玻璃架支撑腿6的支撑腿中空架61顶部内侧，且玻璃架支撑腿6朝向内侧，能够使得玻璃在脱离橡胶吸盘12后通过玻璃架支撑腿6之间的侧面运出，避免了特定玻璃在选定时频繁的装卸造成的危险及劳动强度的增加，提高了使用的便捷性，所述固定块可以设为可固定滑轮2，方便了设备的安装调试。
21.在使用时：将玻璃放置在玻璃架7之间，通过两个玻璃架7或者玻璃架7与底部支撑架9之间的橡胶吸盘12及海绵垫11固定，且玻璃底部还设有橡胶垫片，避免了玻璃在运输过程中造成的损坏，在需要卸货时，支撑腿中空架61底部焊接有插接架62，插接架62可以插接于另一个玻璃架支撑腿6的支撑腿中空架61顶部内侧，且玻璃架支撑腿6朝向内侧，能够使得玻璃在脱离橡胶吸盘12后通过玻璃架支撑腿6之间的侧面运出，避免了特定玻璃在选定时频繁的装卸造成的危险及劳动强度的增加，提高了使用的便捷性，限高无法是运输时，电机4控制电动伸缩杆伸长，置物底座1之间的距离增加，设备的高度降低，提高了使用的便捷性及适用性。
