一种储物箱的制作方法

本申请涉及储物设备的技术领域，尤其是涉及一种储物箱。

背景技术：

储物箱也叫整理箱、储物箱，常用于储存存放物品，也被用于运输。

授权公告号为cn207985598u的中国实用新型专利公开了一种储物箱，属于储物设备领域。储物箱包括箱体、滚轮组件、导向结构、第一卡扣件和第二卡扣件。箱体形成顶部开口的容纳空间。滚轮组件设于箱体的底部。导向结构设于箱体的顶部，导向结构用于供滚轮组件定向滚动，箱体在第一方向上的两侧分别为第一侧和第二侧，第一卡扣件设于第一侧，第一方向为箱体的行走方向。第二卡扣件设于第二侧，第二卡扣件用于与第一卡扣件卡合。这种储物箱在堆码时可以定向移动，堆码后的相邻的两个储物箱将被连接在一起，堆码过程和取用过程较为方便。

针对上述中的相关技术，发明人认为有以下缺陷：当储物箱内的物体没有放满时，移动储物箱时，储物箱内的物体会在储物箱内发生位置偏移，甚至撞击储物箱内侧壁。

技术实现要素：

为了提高物品在储物箱内的稳定性，本申请提供一种储物箱。

本申请提供的一种储物箱采用如下的技术方案：

一种储物箱，包括箱体，所述箱体包括上箱部和下箱部，所述上箱部和下箱部间铰接设置，所述上箱部上设置有将自身固定在下箱部上的固定件；所述箱体内开设有用于存放物品的储物腔，所述下箱部位于储物腔处设置有用于包裹固定物品的弹性固定帘。

通过采用上述技术方案，当物品放置在储物腔内，用下箱部上的弹性固定帘将物品包裹固定，再将上箱部和下箱部相互盖合，使用上箱部上的固定件将自身固定在下箱部上，提高了物品在储物箱内的稳定性。

可选的，所述弹性固定帘上开设有多个观察孔。

通过采用上述技术方案，当弹性固定帘将物品包裹固定时，可以通过观察孔观察到被弹性固定帘包裹的物品，不需要将弹性固定帘从物品上拆离，提高了弹性固定帘使用的便捷性。

可选的，所述弹性固定帘上设置有挂孔，所述下箱部上设置有与挂孔相配合的挂钩。

通过采用上述技术方案，下箱部上的挂钩与弹性固定帘上的挂孔相配合，使得弹性固定帘在下箱部上位置更加稳定，进而提高了物品在储物箱内的稳定性。

可选的，所述上箱部上设置有多个加强凸块。

通过采用上述技术方案，加强凸块加强了上箱部的结构强度，进而加强了储物箱整体的结构强度，提高了储物箱使用的耐久性。

可选的，所述下箱部上设置有用于放置标识卡的放置槽。

通过采用上述技术方案，放置槽内可以用来放置标识储物箱内存放物品的名称卡片，不用打开储物箱就可知道储物箱内放置的物品，提高了储物箱使用的便捷性。

可选的，所述下箱部位于放置槽处设置有弹性固定条，所述弹性固定条位于下箱部侧壁上。

通过采用上述技术方案，当标识卡放置在放置槽内时，弹性固定条使得标识卡与放置槽抵接的更加紧密，进而提高了储物箱整体的适用性。

可选的，所述下箱部远离上箱部的一侧壁上设置有多个支脚。

通过采用上述技术方案，支脚使得储物箱放置在结构面上时，避免结构面对下箱部表面造成磨损，提高了储物箱使用的耐久性。

可选的，所述上箱部和下箱部相互拼合处分别设置有插接块和与插接块插接适配的插接槽。

通过采用上述技术方案，当上箱部和下箱部相互盖合时，插接块与插接槽相适配插接，使得上箱部和下箱部盖合的更加紧密，提高了储物箱使用的稳定性。

综上所述，本申请包括以下至少一种有益技术效果：

1.通过在下箱部位于储物腔处设置有用于包裹固定物品的弹性固定帘，当物品放置在储物腔内，用下箱部上的弹性固定帘将物品包裹固定，再将上箱部和下箱部相互盖合，使用上箱部上的固定件将自身固定在下箱部上，提高了物品在储物箱内的稳定性；

2.通过在弹性固定帘上开设多个观察孔，当弹性固定帘将物品包裹固定时，可以通过观察孔观察到被弹性固定帘包裹的物品，不需要将弹性固定帘从物品上拆离，提高了弹性固定帘使用的便捷性。

附图说明

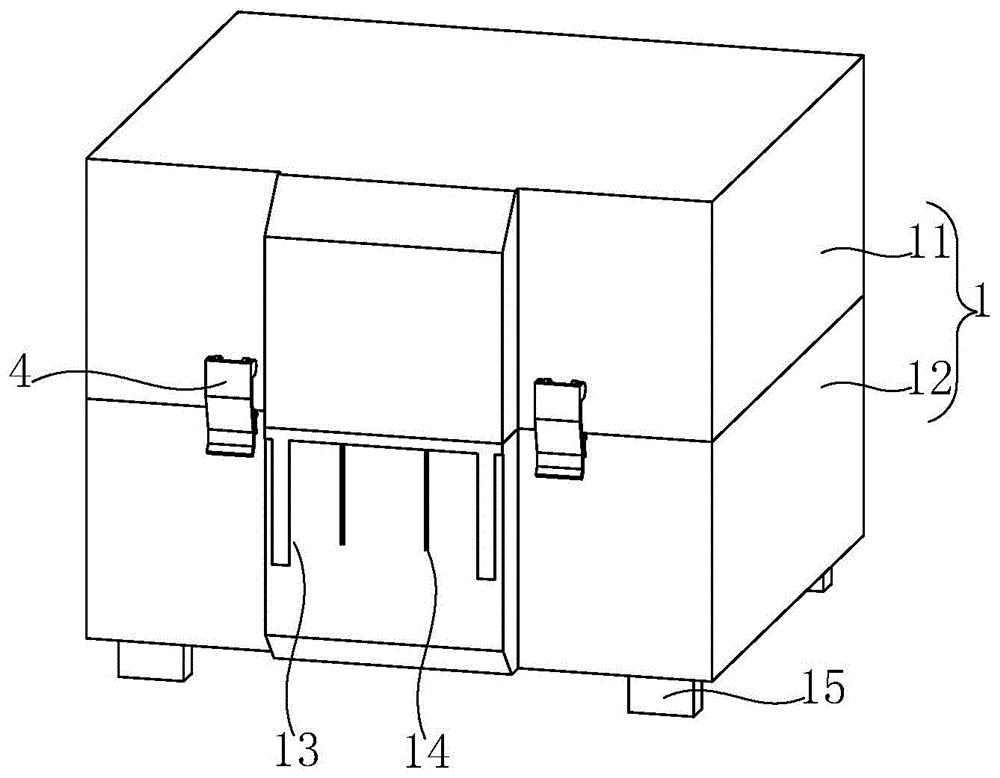

图1是本申请实施例的一种储物箱的整体结构示意图；

图2是本申请实施例的一种储物箱为突出显示储物箱内部结构的爆炸示意图。

附图标记说明：1、箱体；11、上箱部；12、下箱部；2、插接块；3、插接槽；4、固定件；5、储物腔；6、弹性固定帘；7、挂孔；8、挂钩；9、观察孔；10、加强凸块；13、放置槽；14、弹性固定条；15、支脚。

具体实施方式

以下结合附图1-2对本申请作进一步详细说明。

本申请实施例公开一种储物箱。

参照图1和图2，一种储物箱，包括呈正方体的箱体1，箱体1包括呈长方体的上箱部11和下箱部12，上箱部11和下箱部12间铰接设置，上箱部11和下箱部12的相互拼合处分别设置有插接块2和与插接块2插接适配的插接槽3，呈环形的插接块2分布在上箱部11的靠近下箱部12的周侧，上箱部11上设置有将自身固定在下箱部12的固定件4。本实施例中，固定件4可以是卡扣，卡扣铰接设置在上箱部11并卡接在下箱部12，进而将上箱部11固定在下箱部12。当上箱部11和下箱部12相盖合时，插接块2和插接槽3插接适配，固定件4将上箱部11固定在下箱部12上，使得上箱部11和下箱部12盖合的更加紧密稳定。

箱体1内开设有用于存放物品的储物腔5，下箱部12位于储物腔5处设置有用于包裹物品的弹性固定帘6，弹性固定帘6位于下箱部12远离上箱部11的一端，且弹性固定帘6位于下箱部12靠近上箱部11和下箱部12铰接转动的一侧。弹性固定帘6展开时呈长方体，且弹性固定帘6远离上箱部11和下箱部12铰接转动的一端开设有呈圆形的挂孔7，下箱部12位于储物腔5处设置有与挂孔7相配合的挂钩8。且弹性固定帘6上开设有多个呈圆形的观察孔9。本申请实施例中，挂孔7优选为四个，观察孔9优选为九个。当物品放置在下箱部12内的储物腔5处时，使用弹性固定帘6包裹固定物品，并用挂钩8和挂孔7相配合固定弹性固定帘6在储物箱内的位置，且可通过观察孔9观察到被弹性固定帘6包裹固定的物品，而不需解开弹性固定帘6对物品的包裹，提高了适用性和物品在储物箱内位置的稳定性。

上箱部11位于储物腔5处的侧壁上设置有多个呈长方体的加强凸块10，本申请实施例中，加强凸块10优选为五个。加强凸块10可以加强上箱部11的结构强度，进而加强了储物箱整体的结构强度。

下箱部12远离上箱部11和下箱部12铰接转动处的一侧壁设置有用于放置标识卡的放置槽13，且下箱部12位于放置槽13处的侧壁上设置有呈长方体的弹性固定条14。本申请实施例中，弹性固定条14优选为三条。当标识卡放置在放置槽13内，弹性固定条14使得标识卡与放置槽13侧壁紧紧抵接，进而提高了标识卡在放置槽13内的稳定性。

下箱部12远离上箱部11的一侧壁上设置有多个呈长方体的支脚15，本申请实施例中，支脚15优选为四个。支脚15使得储物箱放置在结构面上，结构面不会对储物箱侧壁造成磨损。

本申请实施例一种储物箱的实施原理为：当物品放置在下箱部12处的储物腔5内，使用弹性固定帘6对物品进行包裹固定，并用下箱部12上的挂钩8与弹性固定帘6上的挂环相配合，将弹性固定帘6固定在下箱部12，且可通过弹性固定帘6上的观察孔9看到被弹性固定帘6包裹固定的物品；将上箱部11和下箱部12盖合时，上箱部11的插接块2与下箱部12的插接槽3相适配插接，并用固定件4将上箱部11固定在下箱部12上。

以上均为本申请的较佳实施例，并非依此限制本申请的保护范围，故：凡依本申请的结构、形状、原理所做的等效变化，均应涵盖于本申请的保护范围之内。
