一种显示面板的补偿控制方法及显示面板、显示装置与流程

本发明涉及显示技术领域，尤其涉及一种显示面板的补偿控制方法及显示面板、显示装置。

背景技术：

相较于液晶显示面板来说，有机发光二极管(organiclight-emittingdiode,简称oled)显示面板在亮度、色度、和功耗方面更具优势，得到了广泛应用。但是，随着用户使用时间的推移，oled显示面板会出现劣化现象，影响显示性能。

在现有技术中，通常采用实时监控补偿和预估补偿两种补偿方式对像素进行补偿，以保证oled显示面板维持标准亮度。但是，对于实时监控补偿的方式来说，需要在每个像素的像素电路中增加电流监控电路，该种方式不仅增大了像素的尺寸，还会在非显示区增设多条信号线，导致边框宽度增加。对于预估补偿的方式来说，该种方式虽然无需改动像素电路，但其仅通过单一的老化拟合，无法准确预估用户实际使用场景，容易造成错误的补偿效果，补偿的准确性不高。

技术实现要素：

有鉴于此，本发明实施例提供了一种显示面板的补偿控制方法及显示面板、显示装置，用以对显示像素进行准确性较高的实时补偿，减少因显示像素老化造成的亮度衰减，提高显示面板的显示性能。

一方面，本发明实施例提供了一种显示面板的补偿控制方法，所述补偿控制方法包括：

获取虚拟像素在第一数据信号作用下对应的第一驱动电流信号；

获取显示像素在所述第一数据信号作用下对应的第二驱动电流信号；

根据所述第一驱动电流信号和所述第二驱动电流信号，获取数据差值信号；

根据所述数据差值信号和预先存储的亮度-电压映射关系，获取所述第一数据信号对应的数据补偿信号；

根据所述数据补偿信号对所述显示像素进行补偿。

另一方面，本发明实施例提供了一种显示面板，所述显示面板包括：

显示像素；

虚拟像素；

模式选择单元，所述模式选择单元用于在显示模式下，控制所述显示像素进行画面显示，所述虚拟像素不发光；在补偿模式下，控制所述显示像素和所述虚拟像素分别在所述第一数据信号作用下发光；

电流信号获取单元，所述电流信号获取单元用于在所述补偿模式下，获取虚拟像素在第一数据信号作用下对应的第一驱动电流信号、以及获取显示像素在所述第一数据信号作用下对应的第二驱动电流信号；

与所述电流信号获取单元电连接的差值信号获取单元，所述差值信号获取单元用于根据所述第一驱动电流信号和所述第二驱动电流信号，获取数据差值信号；

与所述差值信号获取单元电连接的补偿单元，所述补偿单元用于根据所述数据差值信号和预先存储的亮度-电压映射关系，获取所述第一数据信号对应的数据补偿信号，并根据所述数据补偿信号对所述显示像素进行补偿。

再一方面，本发明实施例提供了一种显示装置，所述显示装置包括上述显示面板。

上述技术方案中的一个技术方案具有如下有益效果：

在本发明实施例所提供的技术方案中，通过获取虚拟像素在第一数据信号作用下对应的第一驱动电流信号，也就是获取了理论发光亮度所对应的驱动电流信号，通过获取显示像素在第一数据信号作用下对应的第二驱动电流信号，也就是获取了实际发光亮度所对应的驱动电流信号，进而通过第一驱动电流信号和第二驱动电流信号，获取数据差值信号。由于像素的发光亮度与数据电压之间呈非线性关系，因此，在本发明实施例中，在获取了数据差值信号后，并未直接根据该数据差值信号对显示像素的数据信号进行调整，而是以亮度作为补偿基准，根据亮度-电压映射关系重新获取数据补偿信号，使显示像素在数据补偿信号的作用下显示第一数据信号对应的理论发光亮度。

可见，采用本发明实施例所提供的技术方案，在不影响显示像素的前提下，只需通过增设虚拟像素，进而根据第一驱动电流信号、第二驱动电流信号、以及预先存储的亮度-电压映射关系，即可准确获知第一数据信号对应的数据补偿信号，保证显示像素在数据补偿信号的作用下显示第一数据信号对应的理论发光亮度。与现有技术相比，该技术方案能够实现对显示像素进行准确性较高的实时补偿，减少因显示像素老化造成的亮度衰减，提高显示面板的显示性能，且无需改动显示像素的像素电路的具体结构，也无需在非显示区内增设连接走线，具有更高的可实施性。

【附图说明】

为了更清楚地说明本发明实施例的技术方案，下面将对实施例中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本发明的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其它的附图。

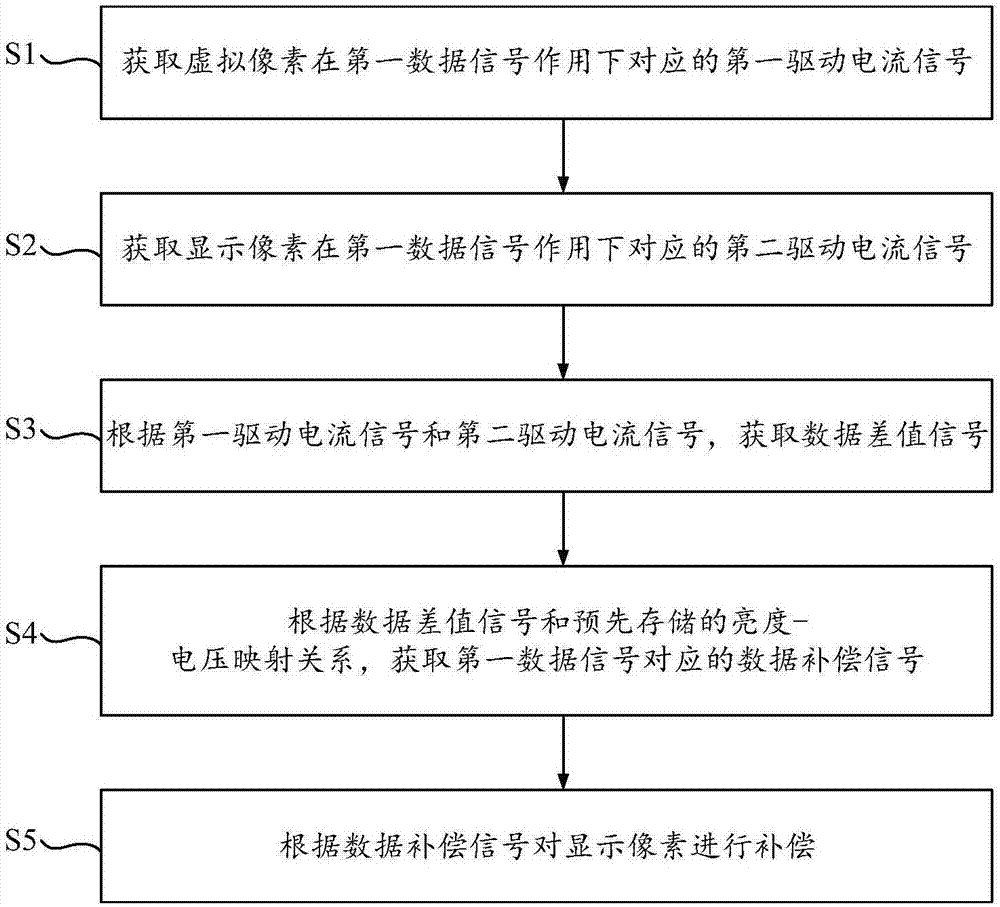

图1是本发明实施例所提供的补偿控制方法的流程图；

图2是本发明实施例所提供的亮度-电压映射关系的示意图；

图3是本发明实施例所提供的补偿控制方法的另一种流程图；

图4是本发明实施例所提供的补偿控制方法的又一种流程图；

图5是本发明实施例所提供的补偿控制方法的再一种流程图；

图6是本发明实施例所提供的差值映射法的流程图；

图7是本发明实施例所提供的电流-电压映射关系的示意图；

图8是本发明实施例所提供的比值映射法的流程图；

图9是本发明实施例所提供的补偿控制方法的又一种流程图；

图10是本发明实施例所提供的显示面板的结构示意图；

图11是本发明实施例所提供的显示面板的另一种结构示意图；

图12是本发明实施例所提供的显示装置的结构示意图。

【具体实施方式】

为了更好的理解本发明的技术方案，下面结合附图对本发明实施例进行详细描述。

应当明确，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。基于本发明中的实施例，本领域普通技术人员在没有作出创造性劳动前提下所获得的所有其它实施例，都属于本发明保护的范围。

在本发明实施例中使用的术语是仅仅出于描述特定实施例的目的，而非旨在限制本发明。在本发明实施例和所附权利要求书中所使用的单数形式的“一种”、“所述”和“该”也旨在包括多数形式，除非上下文清楚地表示其他含义。

应当理解，本文中使用的术语“和/或”仅仅是一种描述关联对象的关联关系，表示可以存在三种关系，例如，a和/或b，可以表示：单独存在a，同时存在a和b，单独存在b这三种情况。另外，本文中字符“/”，一般表示前后关联对象是一种“或”的关系。

应当理解，尽管在本发明实施例中可能采用术语第一、第二来描述驱动电流信号，但这些驱动电流信号不应限于这些术语。这些术语仅用来将驱动电流信号彼此区分开。例如，在不脱离本发明实施例范围的情况下，第一驱动电流信号也可以被称为第二驱动电流信号，类似地，第二驱动电流信号也可以被称为第一驱动电流信号。

本发明实施例提供了一种显示面板的补偿控制方法，如图1所示，图1为本发明实施例所提供的补偿控制方法的流程图，该补偿控制方法包括：

步骤s1：获取虚拟像素在第一数据信号作用下对应的第一驱动电流信号。

步骤s2：获取显示像素在第一数据信号作用下对应的第二驱动电流信号。

步骤s3：根据第一驱动电流信号和第二驱动电流信号，获取数据差值信号。

步骤s4：根据数据差值信号和预先存储的亮度-电压映射关系，获取第一数据信号对应的数据补偿信号。

步骤s5：根据数据补偿信号对显示像素进行补偿。

需要说明的是，显示像素是指显示面板中用于正常显示的像素，虚拟像素是指不用来进行画面显示的像素，在显示面板进行画面显示时，虚拟像素不发光，因此，虚拟像素不会随着显示面板使用时间的推移出现老化现象。

假定第一数据信号对应的理论发光亮度为l，随着显示面板使用时间的推移，当向显示像素提供第一数据信号时，由于显示像素存在老化，因此，显示像素所显示的实际发光亮度l′要低于第一数据信号对应的理论发光亮度l，此时，若要显示像素能够发出所需的理论发光亮度l，就需要对显示像素进行补偿。

具体的，在本发明实施例所提供的补偿控制方法中，通过获取虚拟像素在第一数据信号作用下对应的第一驱动电流信号，也就是获取了理论发光亮度l所对应的驱动电流信号，通过获取显示像素在第一数据信号作用下对应的第二驱动电流信号，也就是获取了实际发光亮度l′所对应的驱动电流信号，进而通过第一驱动电流信号和第二驱动电流信号，获取数据差值信号。如图2所示，图2为本发明实施例所提供的亮度-电压映射关系的示意图，根据图中曲线可以看出，像素的发光亮度与数据电压之间呈非线性关系，因此，在本发明实施例中，在获取了数据差值信号后，并未直接根据该数据差值信号对显示像素的数据信号进行调整，而是以亮度作为补偿基准，根据亮度-电压映射关系重新获取数据补偿信号，使显示像素在数据补偿信号的作用下显示第一数据信号对应的理论发光亮度。

可见，采用本发明实施例所提供的补偿控制方法，在不影响显示像素的前提下，只需通过增设虚拟像素，进而根据第一驱动电流信号、第二驱动电流信号、以及预先存储的亮度-电压映射关系，即可准确获知第一数据信号对应的数据补偿信号，保证显示像素在数据补偿信号的作用下显示第一数据信号对应的理论发光亮度。与现有技术相比，该补偿控制方法能够实现对显示像素进行准确性较高的实时补偿，减少因显示像素老化造成的亮度衰减，提高显示面板的显示性能，且无需改动显示像素的像素电路的具体结构，也无需在非显示区内增设连接走线，具有更高的可实施性。

需要说明的是，显示面板还包括扫描驱动单元，扫描驱动单元用于逐行向显示面板中的像素提供扫描驱动信号。显示面板在显示模式下，在显示像素接收到扫描驱动信号时，通过向显示像素提供与其各自对应的数据信号，使其正常发光，在虚拟像素接收到扫描驱动信号时，通过向虚拟像素提供黑态数据信号，使其不发光，其中，黑态数据信号是指黑态画面所对应的数据信号。显示面板在补偿模式下，当需要获取第一驱动电流信号时，在显示像素接收到扫描驱动信号时，向显示像素提供黑态数据信号，在虚拟像素接收到扫描驱动信号时，向虚拟像素提供第一数据信号；当需要获取第二驱动电流时，在显示像素接收到扫描驱动信号时，向显示像素提供第一数据信号，在虚拟像素接收到扫描驱动信号时，向虚拟像素提供黑态数据信号。

当然，在本发明其他可选的实施例中，可在扫描驱动单元的每个输出端与对应行显示像素或虚拟像素之间设置导通开关，通过控制导通开关的导通或关断，使显示像素或虚拟像素在发光时接收到扫描驱动信号，在不发光时无法接收到扫描驱动信号；或者，当某行显示像素或虚拟像素不发光时，也可通过向其提供与扫描驱动信号中有效电平相反的电平信号，控制该行的显示像素或虚拟像素中的像素电路不工作。

可选的，显示面板中虚拟像素的数量可以为一个，也可以为多个。

当虚拟像素的数量为一个时，该虚拟像素在第一数据信号作用下对应的驱动电流信号即为第一驱动电流信号。

当虚拟像素的数量为多个，且多个虚拟像素沿行方向排布时，如图3所示，图3为本发明实施例所提供的补偿控制方法的另一种流程图，步骤s1具体可包括：

步骤s11：获取多个虚拟像素在第一数据信号作用下的第一总驱动电流i1。

具体的，当扫描驱动单元向该行虚拟像素输出扫描驱动信号时，分别向多个虚拟像素提供第一数据信号，分别获取每个虚拟像素在第一数据信号作用下的驱动电流信号，再将其进行相加以计算得出第一总驱动电流i1。

步骤s12：根据i_du＝i1/k，计算虚拟像素对应的第一驱动电流信号i_du，其中，k为虚拟像素的个数。

与显示面板内仅设置一个虚拟像素相比，设置多个虚拟像素，可以避免因单个虚拟像素损坏导致无法对显示像素进行补偿的问题，并且，通过取平均值的方式计算第一驱动电流信号，可以提高所获取的第一驱动电流的准确性，进而保证后续对显示像素补偿的准确性。

可选的，当显示像素包括第一颜色显示像素、第二颜色显示像素和第三颜色显示像素时，由于不同颜色的显示像素在相同数据信号的作用下的发光亮度有所区别，因此，当向第一颜色显示像素、第二颜色显示像素和第三颜色显示像素分别提供第一数据信号时，三种颜色的显示像素会对应不同的驱动电流信号。基于此，虚拟像素可也包括第一颜色虚拟像素、第二颜色虚拟像素和第三颜色虚拟像素，并通过计算不同颜色的虚拟像素对应的第一驱动电流信号，以及计算不同颜色的显示像素对应的第二驱动电流信号，对不同颜色的显示像素进行单独补偿，从而使不同颜色的显示像素都能显示其所需的理论发光亮度，进一步提高补偿的准确性。

此时，步骤s11具体可包括：分别获取第一颜色虚拟像素、第二颜色虚拟像素和第三颜色虚拟像素在第一数据信号作用下的第一总驱动电流i11～i13。步骤s12具体可包括：根据i_dui＝i1i/ki，i＝1～3，分别计算第一颜色虚拟像素、第二颜色虚拟像素和第三颜色虚拟像素对应的第一驱动电流信号i_du1～i_du3。

示例性的，第一颜色为红色，第二颜色为绿色，第三颜色为蓝色。

可选的，当显示像素呈x行y列排布时，如图4所示，图4为本发明实施例所提供的补偿控制方法的又一种流程图，步骤s2具体可包括：

步骤s21：分别获取每列显示像素在第一数据信号作用下的第二总驱动电流i21～i2y。

具体的，当扫描驱动单元向第i行显示像素输出扫描驱动信号时，分别向该行的多个显示像素提供第一数据信号，获取该行每个显示像素在第一数据信号作用下的驱动电流。当对x行的显示像素扫描完成后，将每列显示像素中第1行～第x行显示像素对应的驱动电流相加，以计算得出每列显示像素在第一数据信号作用下的第二总驱动电流i21～i2y。

步骤s22：根据i_avm＝i2m/x，m＝1～y，分别计算每列显示像素对应的第二驱动电流信号i_av1～i_avy。

此时，步骤s5具体可包括：根据每列显示像素对应的数据补偿信号，对每列显示像素进行单独补偿。

采用该种补偿方式，可以对一列显示像素中的全部显示像素进行同时补偿，从而缩短了补偿时间，提高了补偿效率。

可选的，当显示像素的数量为w个时，步骤s2具体可包括：分别获取每个显示像素在第一数据信号作用下的第二驱动电流i21′～i2w′。此时，步骤s5具体可包括：根据每个显示像素对应的数据补偿信号，对每个显示像素进行单独补偿。

采用该种补偿方式，通过对每个显示像素进行单独补偿，可以保证对每个显示像素补偿的准确性，使全部的显示像素都能在与其各自对应的数据补偿信号的作用下显示其所需的理论发光亮度，从而进一步提高了显示面板的显示性能。

可选的，如图5所示，图5为本发明实施例所提供的补偿控制方法的再一种流程图，步骤s3具体可包括：

步骤s31：根据第一驱动电流信号和第二驱动电流信号，计算劣化系数。

步骤s32：根据计算出的劣化系数和预先存储的劣化系数-电压映射关系，获取劣化系数对应的数据差值信号。

在本发明实施例中，具体可通过差值映射法和比值映射法两种方式获取劣化系数-电压映射关系。

如图6所示，图6为本发明实施例所提供的差值映射法的流程图，通过差值映射法获取劣化系数-电压映射关系的具体过程可包括：

步骤k1：在显示面板未老化状态下获取0～255灰阶中各个灰阶值对应的标准驱动电流信号inor，在显示面板老化状态下获取各个灰阶值对应的实际驱动电流信号iact。

步骤k2：如图7所示，图7为本发明实施例所提供的电流-电压映射关系的示意图，根据电流-电压映射关系，获取各个灰阶值的标准驱动电流信号inor所对应的标准数据信号vnor、以及实际驱动电流信号iact所对应的实际数据信号vact。

步骤k3：根据△vdata＝vact-vnor，计算各个灰阶值对应的数据差值信号△vdata。

步骤k4：根据△i＝inor-iact，计算各个灰阶值对应的劣化系数△i。

步骤k5：根据各个灰阶值对应的△i和△vdata，构建劣化系数-电压映射关系。

此时，步骤s31具体可包括：根据△i＝i_du-i_av，计算劣化系数△i，其中，i_du为第一驱动电流信号，i_av为第二驱动电流信号。

采用差值映射法，通过对每个灰阶值对应的标准驱动电流信号inor和实际驱动电流信号iact进行测试，进而对每个灰阶值对应的△ii和△vdatai进行单独计算，可以保证各个灰阶值对应的△i和△vdata的映射关系的准确性，从而提高所构建的劣化系数-电压映射关系的准确性，保证对显示像素进行准确补偿。

如图8所示，图8为本发明实施例所提供的比值映射法的流程图，通过比值映射法获取劣化系数-电压映射关系的具体过程可包括：

步骤h1：将0～255灰阶划分为多个灰阶值组，每个灰阶值组包括端点灰阶值g1。

步骤h2：在显示面板未老化状态下获取0～255灰阶中各个灰阶值对应的标准驱动电流信号inor，在显示面板老化状态下获取每个端点灰阶值g1对应的实际驱动电流信号iact1。

步骤h3：根据电流-电压映射关系，获取各个灰阶值的标准驱动电流信号inor所对应的标准数据信号vnor、以及每个端点灰阶值g1的实际驱动电流信号iact1所对应的实际数据信号vact1。

步骤h4：根据△vdata1＝vact1-vnor，计算每个端点灰阶值g1对应的数据差值信号△vdata1。

步骤h5：根据△i1＝inor/iact1，计算每个端点灰阶值g1对应的劣化系数△i1。

步骤h6：根据g11-g10/g2-g10＝(△i11-△i10)/(△i2-△i10)，计算每个灰阶值组中各个中间灰阶值g2对应的劣化系数△i2，其中，g11和g10分别为中间灰阶值g2所在灰阶值组的两个端点灰阶值，△i11和△i10分别端点灰阶值g11和端点灰阶值g10对应的劣化系数；并根据△i2＝inor/iact2，计算每个中间灰阶值g2对应的实际驱动电流信号iact2。

步骤h7：请再次参见图7，根据电流-电压映射关系，获取每个中间灰阶值g2的实际驱动电流信号iact2所对应的实际数据信号vact2，并根据△vdata2＝vact2-vnor，计算每个中间灰阶值g2对应的数据差值信号△vdata2。

步骤h8：根据△i1、△i2、△vdata1和△vdata2，构建劣化系数-电压映射关系。

此时，步骤s31具体可包括：根据△i＝i_du/i_av，计算劣化系数△i，其中，i_du为第一驱动电流信号，i_av为第二驱动电流信号。

在比值映射法中，可以仅对端点灰阶值g1对应的实际驱动电流信号iact1进行测试，每个中间灰阶值g2对应的实际驱动电流信号iact2可通过后续分析计算获知。采用该种方式，可以减少对实际驱动电流信号的测试次数，缩短劣化系数-电压映射关系的构建时长，提高构建效率。

需要说明的是，无论采用差值映射法还是比值映射法构建劣化系数-电压映射关系，当显示像素包括第一颜色显示像素、第二颜色显示像素和第三颜色显示像素时，由于不同颜色的显示像素相同数据信号作用下对应的驱动电流信号有所区别，因此，为实现对不同颜色的显示像素的准确补偿，可以对不同颜色的显示像素构建其各自对应的劣化系数-电压映射关系，并对不同颜色的显示像素进行相应补偿。

具体的，电流-电压映射关系包括与第一颜色显示像素对应的第一电流-电压映射关系、与第二颜色显示像素对应的第二电流-电压映射关系和与第三颜色显示像素对应的第三电流-电压映射关系。与之对应的，所构建出的劣化系数-电压映射关系包括与第一颜色显示像素对应的第一劣化系数-电压映射关系、与第二颜色显示像素对应的第二劣化系数-电压映射关系和与第三颜色显示像素对应的第三劣化系数-电压映射关系。

可选的，如图9所示，图9为本发明实施例所提供的补偿控制方法的又一种流程图，步骤s4具体可包括：

步骤s41：请再次参见图2，根据亮度-电压映射关系，获取第一数据信号vdata1对应的第一亮度值l1。

需要说明的是，该亮度-电压映射关系是指像素未老化时对应的标准的亮度-电压映射关系，映射关系中每个数据信号对应的亮度值为该数据信号对应的理论发光亮度的亮度值。

步骤s42：根据数据差值信号△vdata和亮度-电压映射关系，获取vdata1+△vdata所对应的第二亮度值l2。

步骤s43：根据△l＝l1-l2，计算亮度差值△l。

步骤s44：根据亮度-电压映射关系，获取亮度值为l1+△l时对应的数据信号vdata，数据信号vdata为第一数据线号对应的数据补偿信号。

当向显示像素提供第一数据信号vdata1时，理想状态下，显示像素应发出亮度值为l1的理论发光亮度。但是，由于显示像素老化，显示像素的实际发光亮度相较理论发光亮度存在衰减，即，实际所发出亮度的亮度值l2小于l1，且二者的差值为△l。此时，若要显示像素发出的实际发光亮度为l1，则需要向显示像素提供与亮度值为l1+△l所对应的数据信号vdata，这样一来，即使显示像素存在△l的亮度衰减，也仍然能够保证显示像素衰减后的实际发光亮度的亮度值为l1。

在上述方法中，并非直接通过数据差值信号△vdata对显示像素进行补偿，而是以亮度作为补偿基准，基于亮度与数据电压的关系，重新获取数据补偿信号。采用该种方法，能够保证显示像素在数据补偿信号的作用下发出第一数据信号对应的理论发光亮度，避免补偿后的显示像素的发光亮度发生偏离。

当显示面板包括不同颜色的显示像素时，为实现对不同颜色的显示像素的准确补偿，可以根据不同颜色的显示像素所分别对应的亮度-电压映射关系，获取相应的数据补偿信号。

具体的，当显示像素包括第一颜色显示像素、第二颜色显示像素和第三颜色显示像素时，亮度-电压映射关系包括与第一颜色显示像素对应的第一亮度-电压映射关系、与第二颜色显示像素对应的第二亮度-电压映射关系和与第三颜色显示像素对应的第三亮度-电压映射关系。

本发明实施例还提供了一种显示面板，如图10所示，图10为本发明实施例所提供的显示面板的结构示意图，该显示面板包括显示像素1、虚拟像素2、模式选择单元3、电流信号获取单元4、差值信号获取单元5和补偿单元6。

其中，模式选择单元3用于在显示模式下，控制显示像素1进行画面显示，虚拟像素2不发光；在补偿模式下，控制显示像素1和虚拟像素2分别在第一数据信号作用下发光。

可以理解的是，显示面板还包括扫描驱动单元7，扫描驱动单元7用于顺次向显示面板中的像素提供扫描驱动信号。

显示面板在显示模式下，在显示像素1接收到扫描驱动信号时，模式选择单元3控制向显示像素1提供与其各自对应的数据信号，使其正常发光，在虚拟像素2接收到扫描驱动信号时，控制向虚拟像素2提供黑态数据信号，使其不发光，其中，黑态数据信号是指黑态画面对应的数据信号。

显示面板在补偿模式下，当需要获取第一驱动电流信号时，在显示像素1接收到扫描驱动信号时，模式选择单元3控制向显示像素1提供黑态数据信号，在虚拟像素2接收到扫描驱动信号时，控制向虚拟像素2提供第一数据信号；当需要获取第二驱动电流时，在显示像素1接收到扫描驱动信号时，模式选择单元3控制向显示像素1提供第一数据信号，在虚拟像素2接收到扫描驱动信号时，控制向虚拟像素2提供黑态数据信号。

可选的，模式选择单元3可以通过数据信号输出单元(图中未示出)与多条数据线电连接，在不同模式下通过向数据信号输出单元下发相应的控制指令，以控制数据信号输出单元向数据线输出相应的数据信号，使显示像素1和虚拟像素2处于相应的发光状态。

电流信号获取单元4用于在补偿模式下，获取虚拟像素2在第一数据信号作用下对应的第一驱动电流信号、以及获取显示像素1在第一数据信号作用下对应的第二驱动电流信号。

差值信号获取单元5与电流信号获取单元4电连接，差值信号获取单元5用于根据第一驱动电流信号和第二驱动电流信号，获取数据差值信号。

补偿单元6与差值信号获取单元5电连接，补偿单元6用于根据数据差值信号和预先存储的亮度-电压映射关系，获取第一数据信号对应的数据补偿信号，并根据数据补偿信号对显示像素1进行补偿。

可选的，补偿单元6也可通过数据信号输出单元(图中未示出)与多条数据线电连接，在获取数据补偿信号后，补偿单元6通过数据信号输出单元向显示像素1输出相应的数据补偿信号，实现对显示像素1的补偿。

采用本发明实施例所提供的显示面板，在不影响显示像素1的前提下，只需通过增设虚拟像素2，进而根据第一驱动电流信号、第二驱动电流信号、以及预先存储的亮度-电压映射关系，即可准确获知第一数据信号对应的数据补偿信号。与现有技术相比，该显示面板能够实现对显示像素1进行准确性较高的实时补偿，减少因显示像素1老化造成的亮度衰减，提高显示面板的显示性能，且无需改动显示像素1的像素电路的具体结构，也无需在非显示区内增设连接走线，具有更高的可实施性。

请再次参见图10，虚拟像素2的数量可为多个，且多个虚拟像素2沿行方向排布。与显示面板内仅设置一个虚拟像素2相比，设置多个虚拟像素2，可以避免因单个虚拟像素2损坏导致无法对显示像素1进行补偿的问题，并且，通过取平均值的方式计算第一驱动电流信号，可以提高所获取的第一驱动电流的准确性，进而保证后续对显示像素1补偿的准确性。

可选的，请再次参见图10，显示像素1包括第一颜色显示像素11、第二颜色显示像素12和第三颜色显示像素13，虚拟像素2包括第一颜色虚拟像素21、第二颜色虚拟像素22和第三颜色虚拟像素23。

通过设置与显示像素1颜色对应的多种颜色的虚拟像素2，并计算不同颜色的虚拟像素2对应的第一驱动电流信号，以及不同颜色的显示像素1对应的第二驱动电流信号，可以对不同颜色的显示像素1进行单独补偿，提高显示像素1补偿的准确性。

如图11所示，图11为本发明实施例所提供的显示面板的另一种结构示意图，电流信号获取单元4具体可包括电流计41和模数转换器42。其中，电流计41用于获取虚拟像素2在第一数据信号作用下对应的第一电流模拟信号，以及显示像素1在第一数据信号作用下对应的第二电流模拟信号。模数转换器42与电流计41和差值信号获取单元5电连接，模数转换器42用于将第一电流模拟信号转换为第一电流数字信号，将第二电流模拟信号转换为第二电流数字信号。

可选的，每个虚拟像素2和每个显示像素1的像素电路分别和一个电流计41电连接，或者，位于同一列的虚拟像素2和显示像素1的像素电路和同一个电流计41电连接。

与采用其他的模拟电流获取方式相比，通过电流计41获取电流模拟信号，在实际应用时具有更高的可操作性，且制作成本较低。

可选的，结合图3和图4，请再次参见图11，当多个虚拟像素2沿行方向排布，且对每列显示像素1进行单独补偿时，在通过模数转换器42获取每个虚拟像素2对应的第一电流数字信号和每个显示像素1对应第二电流数字信号后，还需通过进一步计算，以获取与第一驱动电流信号对应的第一驱动电流数字信号和与第二驱动电流信号对应的第二驱动电流数字信号。

基于此，请再次参见图11，电流获取单元还可包括处理器43，此时，模数转换器42与差值信号获取单元5通过处理器43电连接。处理器43用于根据第一电流数字信号，计算虚拟像素2对应的第一驱动电流数字信号、以及根据多个第二电流数字信号，计算显示像素1对应的第二驱动电流数字信号，具体的计算过程已在上述实施例中进行了详细说明，此处不再赘述。

可选的，当虚拟像素2的数量为一个，且对每个显示像素1进行单独补偿时，模数转换器42直接与差值信号获取单元5电连接即可，此时，第一电流数字信号为第一驱动电流信号对应的第一驱动电流数字信号，第二电流数字信号为第二驱动电流信号对应的第二驱动电流数字信号。

请再次参见图11，差值信号获取单元5具体可包括劣化系数计算模块51和差值信号分析模块52。其中，劣化系数计算模块51与电流信号获取单元4电连接，劣化系数计算模块51用于根据第一驱动电流信号和第二驱动电流信号，计算劣化系数。差值信号分析模块52与劣化系数计算模块51和补偿单元6电连接，差值信号分析模块52用于根据计算出的劣化系数和预先存储的劣化系数-电压映射关系，获取劣化系数对应的数据差值信号。

其中，劣化系数-电压映射关系的构建方法以及劣化系数的计算方法已经在上述实施例中进行了详细说明，此处不再赘述。

本发明实施例还提供了一种显示装置，如图12所示，图12为本发明实施例所提供的显示装置的结构示意图，该显示装置包括上述显示面板100。其中，显示面板100的具体结构和补偿控制方法已经在上述实施例中进行了详细说明，此处不再赘述。当然，图12所示的显示装置仅仅为示意说明，该显示装置可以是例如手机、平板计算机、笔记本电脑、电子书或电视机等任何具有显示功能的电子设备。

由于本发明实施例提供的显示装置包括上述显示面板100，因此，采用该显示装置，能够实现对显示像素进行准确性较高的实时补偿，减少因显示像素老化造成的亮度衰减，提高显示装置的显示性能，且无需改动显示像素的像素电路的具体结构，也无需在非显示区内增设连接走线，具有更高的可实施性。

以上所述仅为本发明的较佳实施例而已，并不用以限制本发明，凡在本发明的精神和原则之内，所做的任何修改、等同替换、改进等，均应包含在本发明保护的范围之内。
