一种可降解环保型秸秆托盘的制作方法

本实用新型涉及包装、运输装置领域，特别涉及一种可降解环保型秸秆托盘。

背景技术：

托盘广泛应用于生产、运输、仓储和流通等领域，被认为是20世纪物流产业中两大关键性创新之一；托盘是使静态货物转变为动态货物的媒介物，为一种可移动的载货平台，装载在托盘上的货物，在任何时候都处于可以转入运动的准备状态中，这种以托盘为基本工具组成的动态装卸方法，称为托盘作业，托盘作业不仅可以显著提高装卸效果。现有的托盘大都采用塑钢材料制成，但这种托盘一旦断裂就无法修复，且塑钢材料无法重塑，且较难分解，会对生态环境产生污染。

因此，发明一种可降解环保型秸秆托盘来解决上述问题很有必要。

技术实现要素：

本实用新型的目的在于提供一种可降解环保型秸秆托盘，收纳槽的设置可防止因固定螺栓的凸出对货物包装造成的损害，支撑板和加强筋板的设置可承受部分来自货物的压力，可增加该托盘单次承重量，且第一连接板、第二连接板、支撑板和加强筋板若在使用过程中出现断裂，可松动固定螺栓进行更换，秸秆材质降解快且给土地提供养料，可用于农家肥的生产，避免对环境造成的污染，以解决上述背景技术中提出的问题。

为实现上述目的，本实用新型提供如下技术方案：一种可降解环保型秸秆托盘，包括托盘主体，所述托盘主体一侧设有第一连接板，所述托盘主体另一侧设有第二连接板，所述第一连接板与第二连接板之间设有固定螺栓，所述第一连接板和第二连接板与固定螺栓连接处均设有收纳槽，所述第二连接板一侧设有支撑板，相邻所述支撑板之间设有加强筋板，所述托盘主体底部设有连接柱，所述连接柱底部设有支撑脚垫，所述支撑脚垫与连接柱连接处设有固定螺纹层。

优选的，所述托盘主体截面形状设置为工字型，所述第一连接板和第二连接板均与托盘主体相适配。

优选的，所述第二连接板、支撑板和加强筋板均一体成型，所述第一连接板、第二连接板、支撑板和加强筋板均由秸秆材料压制而成。

优选的，所述固定螺栓包括螺杆、螺栓头和螺母，所述螺栓头和螺母均与收纳槽相适配。

优选的，所述连接柱的数量设置为多个，多个所述连接柱一端均与托盘主体谷底连接。

优选的，所述支撑脚垫由橡胶材料制成，所述支撑脚垫与连接柱通过固定螺纹层螺纹连接。

本实用新型的技术效果和优点：

1、本实用新型通过设有第二连接板和支撑板，收纳槽的设置可防止因固定螺栓的凸出对货物包装造成的损害，支撑板和加强筋板的设置可承受部分来自货物的压力，可增加该托盘单次承重量，且第一连接板、第二连接板、支撑板和加强筋板若在使用过程中出现断裂，可松动固定螺栓进行更换，秸秆材质降解快且给土地提供养料，可用于农家肥的生产，避免对环境造成的污染；

2、本实用新型通过设有支撑脚垫，连接柱的设置可使托盘主体与地面存在一定的高度，方便叉车的叉放，使用者通过固定螺纹层完成支撑脚垫与连接柱之间的连接，橡胶材质的支撑脚垫可对连接柱与地面接触位置进行缓冲，防止连接柱对地面造成的硌伤，若支撑脚垫出现氧化过损坏，使用者可通过固定螺纹层进行更换，方便使用的使用。

附图说明

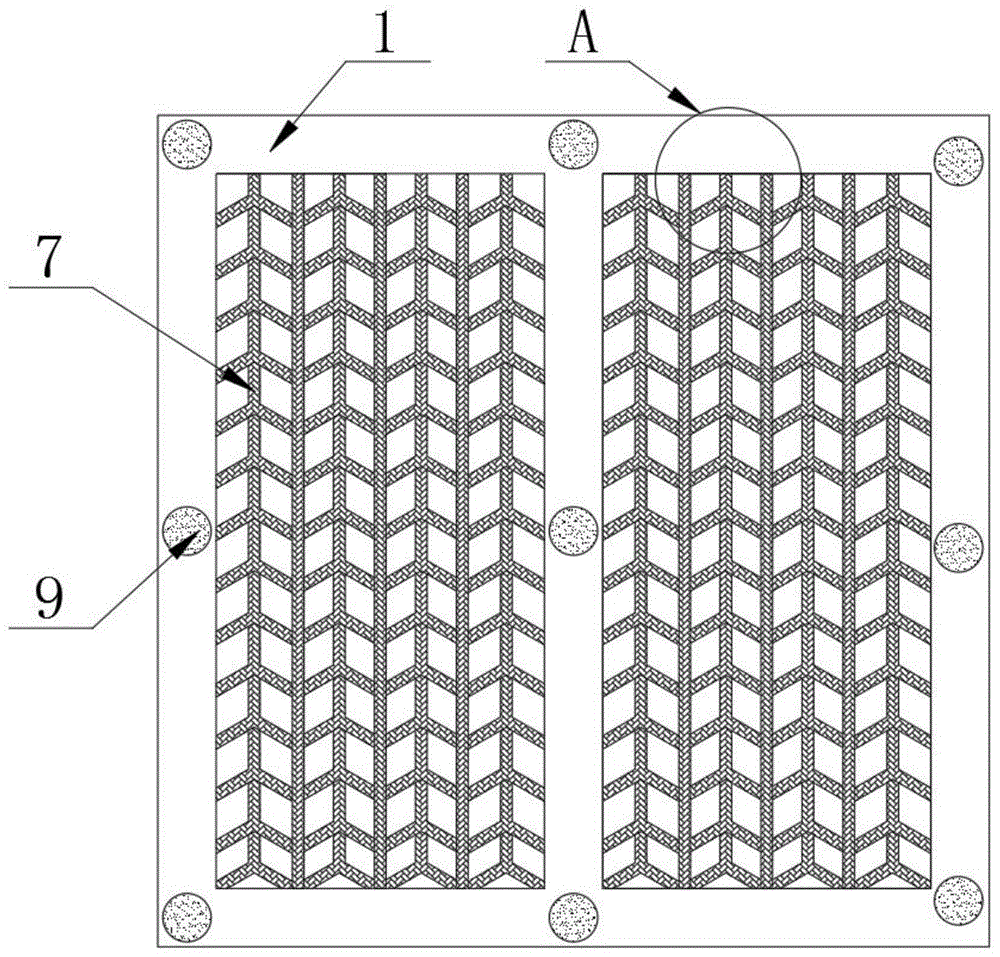

图1为本实用新型的整体结构示意图；

图2为本实用新型的托盘主体结构示意图；

图3为本实用新型的图1中A部放大图；

图4为本实用新型的连接柱和支撑脚垫结构示意图；

图中：1托盘主体、2第一连接板、3第二连接板、4固定螺栓、5收纳槽、6支撑板、7加强筋板、8连接柱、9支撑脚垫、10固定螺纹层。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

本实用新型提供了如图1-4所示的一种可降解环保型秸秆托盘，包括托盘主体1，所述托盘主体1一侧设有第一连接板2，所述托盘主体1另一侧设有第二连接板3，所述第一连接板2与第二连接板3之间设有固定螺栓4，所述第一连接板2和第二连接板3与固定螺栓4连接处均设有收纳槽5，所述第二连接板3一侧设有支撑板6，相邻所述支撑板6之间设有加强筋板7，所述托盘主体1底部设有连接柱8，所述连接柱8底部设有支撑脚垫9，所述支撑脚垫9与连接柱8连接处设有固定螺纹层10。

进一步的，在上述技术方案中，所述托盘主体1截面形状设置为工字型，所述第一连接板2和第二连接板3均与托盘主体1相适配，支撑板6和加强筋板7的设置可承受部分来自货物的压力，从而增加托盘主体1的最大承载力，可增加该托盘单次承重量；

进一步的，在上述技术方案中，所述第二连接板3、支撑板6和加强筋板7均一体成型，所述第一连接板2、第二连接板3、支撑板6和加强筋板7均由秸秆材料压制而成，第一连接板2、第二连接板3、支撑板6和加强筋板7若在使用过程中出现断裂，可松动固定螺栓4进行更换，秸秆材质降解快且给土地提供养料，可用于农家肥的生产；

进一步的，在上述技术方案中，所述固定螺栓4包括螺杆、螺栓头和螺母，所述螺栓头和螺母均与收纳槽5相适配，通过固定螺栓4将第一连接板2和第二连接板3与进行固定，收纳槽5的设置可防止因固定螺栓4的凸出对货物包装造成的损害；

进一步的，在上述技术方案中，所述连接柱8的数量设置为多个，多个所述连接柱8一端均与托盘主体1谷底连接，连接柱8的设置可使托盘主体1与地面存在一定的高度，方便叉车的叉放；

进一步的，在上述技术方案中，所述支撑脚垫9由橡胶材料制成，所述支撑脚垫9与连接柱8通过固定螺纹层10螺纹连接，使用者通过固定螺纹层10完成支撑脚垫9与连接柱8之间的连接，橡胶材质的支撑脚垫9可对连接柱8与地面接触位置进行缓冲，防止连接柱8对地面造成的硌伤。

本实用工作原理：

本可降解环保型秸秆托盘使用时，参照说明书附图1-3，通过固定螺栓4将第一连接板2和第二连接板3与进行固定，收纳槽5的设置可防止因固定螺栓4的凸出对货物包装造成的损害，该托盘使用期间支撑板6和加强筋板7的设置可承受部分来自货物的压力，从而增加托盘主体1的最大承载力，可增加该托盘单次承重量，且第一连接板2、第二连接板3、支撑板6和加强筋板7若在使用过程中出现断裂，可松动固定螺栓4进行更换，秸秆材质降解快且给土地提供养料，可用于农家肥的生产；

参照说明书附图4，连接柱8的设置可使托盘主体1与地面存在一定的高度，方便叉车的叉放，使用者通过固定螺纹层10完成支撑脚垫9与连接柱8之间的连接，橡胶材质的支撑脚垫9可对连接柱8与地面接触位置进行缓冲，防止连接柱8对地面造成的硌伤，若支撑脚垫9出现氧化过损坏，使用者可通过固定螺纹层10进行更换，方便使用的使用。

最后应说明的是：以上所述仅为本实用新型的优选实施例而已，并不用于限制本实用新型，尽管参照前述实施例对本实用新型进行了详细的说明，对于本领域的技术人员来说，其依然可以对前述各实施例所记载的技术方案进行修改，或者对其中部分技术特征进行等同替换，凡在本实用新型的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内。
