中药材种植筛选分类装置的制作方法

本实用新型涉及附子筛选技术领域，具体涉及中药材种植筛选分类装置。

背景技术：

附子，又名乌头或附片，呈圆锥形，表面灰黑色，被盐霜，顶端有凹陷的芽痕，周围有瘤状突起的支根或支根痕。体重，横切面灰褐色，可见充满盐霜的小空隙和多角形形成层环纹，环纹内侧导管束排列不整齐。气微，味成而麻，刺舌，附子的大小决定了附子的价格，附子类大小后，进行切片处理。

现有技术中，附子的筛选主要有人工进行筛选，人工筛选不仅费时费力，而且持续加工能力低，在大规模生产中筛选效率低。

技术实现要素：

本实用新型的目的在于提供中药材种植筛选分类装置，解决人工筛选附子效率低的问题。

为解决上述的技术问题，本实用新型采用以下技术方案：

中药材种植筛选分类装置，包括清洗槽、风干器、筛选传送架和筛选器，清洗槽内设置有打捞网，打捞网连接旋转接头，旋转接头固定在升降架上，清洗槽连接风干器，风干器内贯穿设置有传送带，风干器底部设置有电机，传送带上部设置有风扇，传送带出料端垂直设置在筛选传送架上部，筛选传送架出料端垂直设置在筛选器顶部，筛选器内设置有第一筛选盘，第一筛选盘下部设置有第二筛选盘，第二筛选盘下部设置有第三筛选盘，第三筛选盘下部设置有底部收集盘，四个筛选盘连接中心旋转轴，中心旋转轴连接外部电机，第一筛选盘、第二筛选盘、第三筛选盘和底部收集盘侧壁设置有出料口，电机由外部电源供电。

进一步，所述筛选器内第一筛选盘表面设置有第一漏孔，第一漏孔在第一筛选盘表面设置有三个，在第一筛选盘与筛选器内壁上设置有第一挡板，第一挡板连接第一出料口的侧壁。

进一步，所述筛选器内第二筛选盘表面设置有第二漏孔，第二漏孔在第二筛选盘表面设置有四个，在第二筛选盘与筛选器内壁上设置有第二挡板，第二挡板连接第二出料口的侧壁。

进一步，所述筛选器内第三筛选盘表面设置有第三漏孔，第三漏孔在第三筛选盘表面设置有五个，在第三筛选盘与筛选器内壁上设置有第三挡板，第三挡板连接第三出料口的侧壁。

进一步，所述清洗槽底部设置有涡轮，与清洗槽间设置有防护网，涡轮连接设置在清洗槽底部的涡轮电机，清洗槽底部设置有清洗槽排水口。

进一步，所述风干器前部设置有喷头架，喷头架设置在传送带两侧，喷头架上设置有顶部喷头，在传送带底部设置有底部喷头，顶部喷头和底部喷头连接外部水管，并设置有阀门，风干器底部设置有排水斜坡，排水斜坡连接风干器排水口。

进一步，所述收集盘与筛选器内壁上设置收集板，收集板连接尾部出料口。

与现有技术相比，本实用新型的有益效果是：

1.中药材种植筛选分类装置，包括清洗槽、风干器、筛选传送架和筛选器组成，清洗槽内设置有打捞网，打捞网连接旋转接头，旋转接头固定在升降架上，清洗槽连接风干器，风干器内贯穿设置有传送带，风干器底部设置有电机，传送带上部设置有风扇，传送带出料端垂直设置在筛选传送架上部，筛选传送架出料端垂直设置在筛选器顶部，筛选器内设置有第一筛选盘，第一筛选盘下部设置有第二筛选盘，第二筛选盘下部设置有第三筛选盘，第三筛选盘下部设置有底部收集盘，四个筛选盘连接中心旋转轴，中心旋转轴连接电机，第一筛选盘、第二筛选盘、第三筛选盘和底部收集盘侧壁设置有出料口，电机由外部电源供电，能够实现附子的机械筛选，节省人工成本，增加筛选效率。

2.所述筛选器内第一筛选盘表面设置有第一漏孔，第一漏孔在第一筛选盘表面设置有三个，在第一筛选盘与筛选器内壁上设置有第一挡板，第一挡板连接第一出料口的侧壁，能够实现在筛选过程中实现多级筛选，附子分级更细致。

3.所述筛选器内第二筛选盘表面设置有第二漏孔，第二漏孔在第二筛选盘表面设置有四个，在第二筛选盘与筛选器内壁上设置有第二挡板，第二挡板连接第二出料口的侧壁，能够实现在筛选过程中实现多级筛选，附子分级更细致。

4.所述筛选器内第三筛选盘表面设置有第三漏孔，第三漏孔在第三筛选盘表面设置有五个，在第三筛选盘与筛选器内壁上设置有第三挡板，第三挡板连接第三出料口的侧壁，能够实现在筛选过程中实现多级筛选，附子分级更细致。

5.所述清洗槽底部设置有涡轮，与清洗槽间设置有防护网，涡轮连接设置在清洗槽底部的涡轮电机，清洗槽底部设置有清洗槽排水口，能够实现在附子筛选前清洗掉多余泥土。

6.喷头架设置在传送带两侧，喷头架上设置有顶部喷头，在传送带底部设置有底部喷头，顶部喷头和底部喷头连接外部水管，并设置有阀门，风干器底部设置有排水斜坡，排水斜坡连接风干器排水口，能够实现在附子清洗后，进行冲洗，风干附子，为附子筛选做准备。

7.所述收集盘与筛选器内壁上设置收集板，收集板连接尾部出料口，能够实现附子尾料的收集。

附图说明

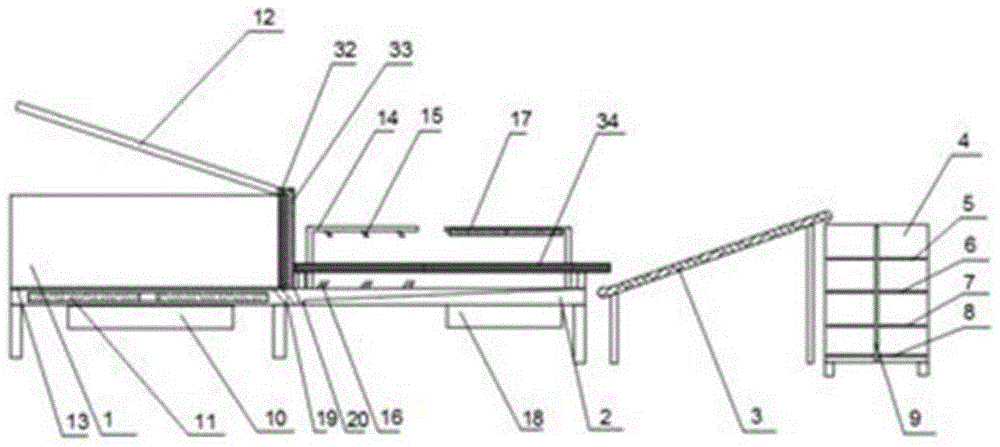

图1为本实用新型结构视图。

图2为本实用新型第一筛选盘结构视图。

图3为本实用新型第二筛选盘结构视图。

图4为本实用新型第三筛选盘结构视图。

图5为本实用新型收集盘结构视图。

具体实施方式

为了使本实用新型的目的、技术方案及优点更加清楚明白，以下结合附图及实施例，对本实用新型进行进一步详细说明。应当理解，此处所描述的具体实施例仅仅用以解释本实用新型，并不用于限定本实用新型。

实施例1

中药材种植筛选分类装置，包括，清洗槽1、风干器2、筛选传送架3和筛选器4组成，清洗槽1内设置有打捞网12，打捞网12连接旋转接头32，旋转接头32固定在升降架33上，清洗槽1连接风干器2，风干器2内贯穿设置有传送带34，风干器2底部设置有电机18，传送带34上部设置有风扇17，传送带34出料端垂直设置在筛选传送架3上部，筛选传送架3出料端垂直设置在筛选器4顶部，筛选器4内设置有第一筛选盘5，第一筛选盘5下部设置有第二筛选盘6，第二筛选盘6下部设置有第三筛选盘7，第三筛选盘7下部设置有底部收集盘8，四个筛选盘连接中心旋转轴9，中心旋转轴9连接电机18第一筛选盘5、第二筛选盘6、第三筛选盘7和底部收集盘8侧壁设置有出料口，电机由外部电源供电，能够实现附子的机械筛选，节省人工成本，增加筛选效率。

实施例2

在实施例1的基础上，所述筛选器4内第一筛选盘5表面设置有第一漏孔23，第一漏孔23 在第一筛选盘5表面设置有三个，在第一筛选盘5与筛选器4内壁上设置有第一挡板21，第一挡板21连接第一出料口22的侧壁，能够实现在筛选过程中实现多级筛选，附子分级更细致。

实施例3

在实施例1的基础上，所述筛选器4内第二筛选盘6表面设置有第二漏孔24，第二漏孔24 在第二筛选盘6表面设置有四个，在第二筛选盘6与筛选器4内壁上设置有第二挡板25，第二挡板25连接第二出料口26的侧壁，能够实现在筛选过程中实现多级筛选，附子分级更细致。

实施例4

在实施例1的基础上，所述筛选器4内第三筛选盘7表面设置有第三漏孔27，第三漏孔27 在第三筛选盘7表面设置有五个，在第三筛选盘7与筛选器4内壁上设置有第三挡板28，第三挡板28连接第三出料口29的侧壁，能够实现在筛选过程中实现多级筛选，附子分级更细致。

实施例5

在实施例1的基础上，所述清洗槽1底部设置有涡轮11，涡轮11与清洗槽1间设置有防护网13，涡轮11连接设置在清洗槽1底部的涡轮电机10，清洗槽1底部设置有清洗槽排水口 19，能够实现在附子筛选前清洗掉多余泥土。

实施例6

在实施例1的基础上，所述风干器2前部设置有喷头架14，喷头架14设置在传送带34两侧，喷头架14上设置有顶部喷头15，在传送带34底部设置有底部喷头16，顶部喷头15和底部喷头16连接外部水管，并设置有阀门，风干器2底部设置有排水斜坡，排水斜坡连接风干器排水口20，能够实现在附子清洗后，进行冲洗，风干附子，为附子筛选做准备。

实施例7

在实施例1的基础上，所述收集盘8与筛选器4内壁上设置收集板30，收集板30连接尾部出料口31，能够实现附子尾料的收集。

工作过程：打捞网12沉入清洗槽1内，附子倒入清洗槽1内，由涡轮电机10带动涡轮11旋转清洗附子，打捞网12把附子抬升倒入传送带34上，经过顶部喷头15和底部喷头16冲洗，再经过风扇17吹干水分，由筛选传送架3倒入筛选器4内进行筛选。

尽管这里参照本实用新型的多个解释性实施例对本实用新型进行了描述，但是，应该理解，本领域技术人员可以设计出很多其他的修改和实施方式，这些修改和实施方式将落在本申请公开的原则范围和精神之内。更具体地说，在本申请公开、附图和权利要求的范围内，可以对主题组合布局的组成部件和/或布局进行多种变型和改进。除了对组成部件和/或布局进行的变形和改进外，对于本领域技术人员来说，其他的用途也将是明显的。
