一种用于天麻的洗药机的制作方法

本实用新型涉及一种用于天麻的洗药机，属于机械加工设备技术领域。

背景技术：

天麻是一种中药材名，本品为兰科植物天麻的根茎，由于天麻是生产在土里，所以采摘出的天麻表面带有很多淤泥，需要进行清洗，现有的天麻使用的洗药机结构简单，更多的采用搅拌叶进行搅拌清理，不仅对天麻会产生一定的损伤，而且干净程度也不算高，另外清洗之后需要将其投放到另一个设备上进行烘干，操作麻烦，费力费时费事，自动化程度不高。

技术实现要素：

本实用新型要解决的技术问题是克服现有技术的缺陷，提供一种用于天麻的洗药机。

为实现上述目的，本实用新型提供如下技术方案：一种用于天麻的洗药机，包括洗药台和洗药箱，所述洗药台下表面两端均垂直固定连接有支柱，两个所述支柱表面均转动连接有旋转套，两个所述旋转套侧面上均水平固定连接有支撑板，两个所述支撑板上表面均固定连接有热风机，所述洗药台上表面正中间固定连接有洗药箱，所述洗药台上表面且位于洗药箱两端均固定连接有L型机台，两个所述L型机台上表面均水平固定连接有电机，两个所述电机输出端均通过联轴器传动连接有转轴，两个所述转轴均穿透L型机台和洗药箱且位于洗药箱内部一端表面均固定套有第一连接套，所述洗药箱内底面中间垂直固定连接有连接柱，所述连接柱顶端靠近两个第一连接套一侧表面均固定连接有半球套，两个所述半球套内部球槽里均活动套有实心球，两个所述实心球位于半球套外侧一端均固定连接有旋转杆，两个所述旋转杆远离实心球一端表面均固定套有第二连接套，两个所述第二连接套均通过连接件与对应的第一连接套固定连接，两个所述旋转杆位于实心球和第二连接套之间的表面垂直固定连接有洗药环，所述洗药箱顶端正中间内部设有投药孔，所述洗药箱顶端且位于投药孔上方铰接式连接有上盖，所述洗药台一侧面内部且位于洗药箱下方滑动连接有一对挡板，所述洗药台位于两个挡板正下方均设有出药孔，所述洗药台下表面且位于两个出药孔下方铰接式连接有滤板。

作为本实用新型一种优选技术方案，两个所述半球套底面均与连接柱呈 75°固定连接，且两个所述第二连接套与两个第一连接套不处于同一水平面上。

作为本实用新型一种优选技术方案，所述洗药箱内底面且位于两个挡板正上方均设有V型槽。

作为本实用新型一种优选技术方案，两个所述挡板上表面内部均设有淤泥槽，且两个所述挡板位于淤泥槽上方放置有过滤网。

作为本实用新型一种优选技术方案，两个所述洗药环内部均固定连接有多个刷杆，每个所述刷杆两端表面均设有刷毛。

作为本实用新型一种优选技术方案，两个所述热风机的输出端均位于对应的滤板正下方。

与现有技术相比，本实用新型的有益效果是：通过将天麻和清洗水投放至洗药箱里，利用两个电机转动，在两个连接套之间的配合下，加上半球套与连接柱以及旋转杆与洗药环之间的位置关系，可实现洗药环作左右摇摆旋转，便于清洗水产生一定的涡旋，使得天麻可以自动游向洗药环，在刷毛的清理下使得淤泥可以脱离天麻，最后电机关闭后通过过滤网与淤泥槽的配合，可实现淤泥与天麻分离，便于将淤泥从洗药箱中清理出，最后清洗水倒了以后，利用热风机来对天麻进行烘干，整个装置更加自动化，清洗与烘干一体化，更加省事省时省力。

附图说明

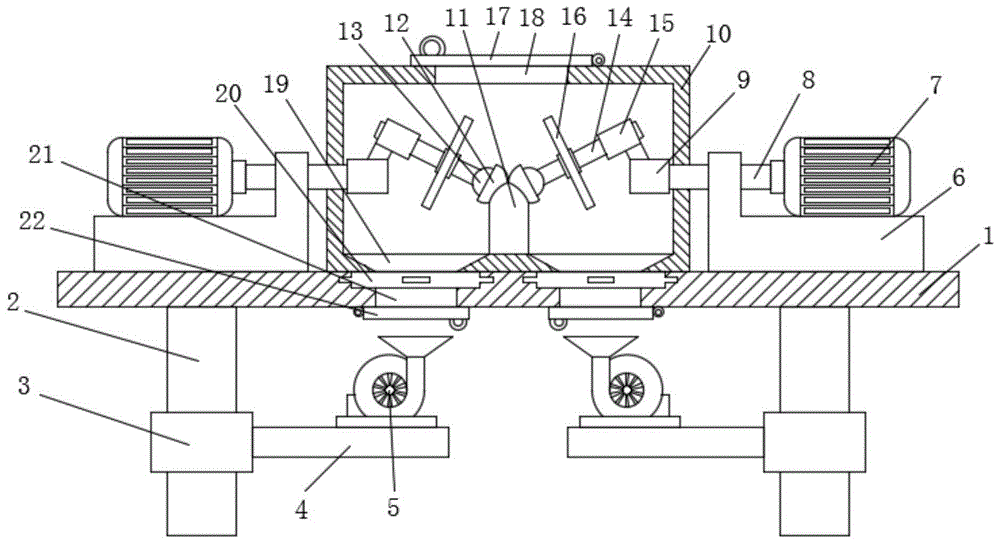

图1为本实用新型的正面剖视结构示意图；

图2为本实用新型的挡板正面剖视结构示意图；

图3为本实用新型的洗药环俯视结构示意图。

图中：1、洗药台；2、支柱；3、旋转套；4、支撑板；5、热风机；6、L 型机台；7、电机；8、转轴；9、第一连接套；10、洗药箱；11、连接柱；12、半球套；13、实心球；14、旋转杆；15、第二连接套；16、洗药环；17、上盖；18、投药孔；19、V型槽；20、挡板；21、出药孔；22、滤板；23、淤泥槽；24、过滤网；25、刷杆；26、刷毛。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

如图1-3所示，一种用于天麻的洗药机，包括洗药台1和洗药箱10，洗药台1下表面两端均垂直固定连接有支柱2，两个支柱2表面均转动连接有旋转套3，两个旋转套3侧面上均水平固定连接有支撑板4，两个支撑板4上表面均固定连接有热风机5，洗药台1上表面正中间固定连接有洗药箱10，洗药台1上表面且位于洗药箱10两端均固定连接有L型机台6，两个L型机台 6上表面均水平固定连接有电机7，两个电机7输出端均通过联轴器传动连接有转轴8，两个转轴8均穿透L型机台6和洗药箱10且位于洗药箱10内部一端表面均固定套有第一连接套9，洗药箱10内底面中间垂直固定连接有连接柱11，连接柱11顶端靠近两个第一连接套9一侧表面均固定连接有半球套 12，两个半球套12内部球槽里均活动套有实心球13，两个实心球13位于半球套12外侧一端均固定连接有旋转杆14，两个旋转杆14远离实心球13一端表面均固定套有第二连接套15，两个第二连接套15均通过连接件与对应的第一连接套9固定连接，两个旋转杆14位于实心球13和第二连接套15之间的表面垂直固定连接有洗药环16，洗药箱10顶端正中间内部设有投药孔18，洗药箱10顶端且位于投药孔18上方铰接式连接有上盖17，设有洗药台1一侧面内部且位于洗药箱10下方滑动连接有一对挡板20，洗药台1位于两个挡板20正下方均设有出药孔21，洗药台1下表面且位于两个出药孔21下方铰接式连接有滤板22。

两个半球套12底面均与连接柱11呈75°固定连接，且两个第二连接套 15与两个第一连接套9不处于同一水平面上，便于洗药环16跟随旋转时左右摇摆转动，便于清理天麻表面的淤泥，洗药箱10内底面且位于两个挡板20 正上方均设有V型槽19，便于洗好后天麻可以直接沉淀在V型槽19内，两个挡板20上表面内部均设有淤泥槽23，且两个挡板20位于淤泥槽23上方放置有过滤网24，便于洗好的天麻停留在挡板20表面，但淤泥沉淀在挡板20的淤泥槽23内，方便将淤泥取出来，两个洗药环16内部均固定连接有多个刷杆25，每个刷杆25两端表面均设有刷毛26，方便将天麻表面的淤泥刷干净，两个热风机5的输出端均位于对应的滤板22正下方，方便通过热风机5来对滤板22上的天麻进行烘干，且热量尽可能的多接触堆积的天麻。

具体的，本实用使用时，首先将挡板20插进洗药台1内，然后打开上盖 17，从投药孔18中向洗药箱10投放需要清洗的天麻，再向洗药箱10内倒入清洗水，关闭上盖17，启动两个电机7，两个转轴8转动带动两个第一连接套9旋转，由于第二连接套15与第一连接套9固定连接，当第一连接套9旋转时，在实心球13与半球套12的配合下，使得第二连接套15以第一连接套 9作为圆点，加上半球套12的限制，开始转动，这样就会让垂直与旋转杆14 上的洗药环16开始作左右摇摆旋转，使得清洗水产生一定的涡旋，清洗的天麻会向洗药环16的方向游去，在刷杆25的刷毛26清理下，天麻上的淤泥开始脱落天麻，一段时间后，关闭电机7，让天麻和淤泥沉淀会，然后来回抽拉挡板20，使得天麻表面的淤泥可以尽可能的落进淤泥槽23中，而天麻则停留在过滤网24上，然后拔出挡板20，将天麻全部落在滤板22上，而清洗水则从出药孔21中经过滤板22流出，只需要用筒将清洗水接一下即可，然后通过旋转套3将热风机5旋转到滤板22正下方，启动热风机5，开始对滤板22 上的天麻进行烘干工作，而挡板20的淤泥槽23内的淤泥则只需要拿开过滤网24，通过清洗水将淤泥槽23内的淤泥冲掉即可。
