胶黏剂搅拌装置的制作方法

本实用新型涉及一种搅拌装置，特别是涉及一种胶黏剂搅拌装置。

背景技术：

胶黏剂搅拌装置是一种用于对胶黏剂进行搅拌的装置，现有的搅拌装置大都半机械化工作，这样工作速度不够快，搅拌得出的胶黏剂的质量也很一般，而且搅拌完成后对搅拌装置的清理也比较麻烦。

技术实现要素：

本实用新型所要解决的技术问题是提供一种胶黏剂搅拌装置，其通过全程机械化提高了胶黏剂搅拌装置的工作速度，搅拌得到的胶黏剂的质量也得到了提高，工作人员可以通过拆下搅拌桶进行单独清洗，让胶黏剂搅拌装置的清洗变得更加方便，搅拌机构的固定也变得更加牢固，不容易在工作时因为旋转过快而被损坏。

本实用新型是通过下述技术方案来解决上述技术问题的：一种胶黏剂搅拌装置，其特征在于，其包括底板、搅拌机构、固定台、固定杆、操控台、上挡板、电机、连接架、支撑架，搅拌机构、固定台、操控台都固定在底板上，固定台位于搅拌机构的一侧，操控台位于固定台的一侧，多个固定杆都固定在固定台上，上挡板固定在搅拌机构与固定杆上，电机固定在上挡板的顶部，连接架连接搅拌机构与固定台，多个支撑架都连接在搅拌机构的底部，其中：搅拌机构包括下固定桶、搅拌桶、上固定桶、旋转台、搅拌杆，搅拌桶固定在下固定桶内，上固定桶位于下固定桶的上方，旋转台固定在上固定桶的底部，多个搅拌杆都固定在旋转台上。

优选地，所述下固定桶的底部设有连接块。

优选地，所述上固定桶的顶部设有连接杆。

优选地，所述底板上设有安装槽。

优选地，所述上挡板上设有多个固定螺丝。

本实用新型的积极进步效果在于：本实用新型通过全程机械化提高了胶黏剂搅拌装置的工作速度，搅拌得到的胶黏剂的质量也得到了提高，工作人员可以通过拆下搅拌桶进行单独清洗，让胶黏剂搅拌装置的清洗变得更加方便，搅拌机构的固定也变得更加牢固，不容易在工作时因为旋转过快而被损坏。

附图说明

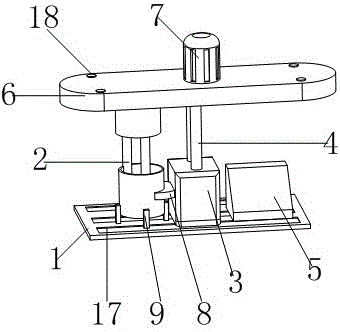

图1为本实用新型的总体结构图。

图2为本实用新型的搅拌机构的结构图。

具体实施方式

下面结合附图给出本实用新型较佳实施例，以详细说明本实用新型的技术方案。

如图1至图2所示，本实用新型胶黏剂搅拌装置包括底板1、搅拌机构2、固定台3、固定杆4、操控台5、上挡板6、电机7、连接架8、支撑架9，搅拌机构2、固定台3、操控台5都固定在底板1上，固定台3位于搅拌机构2的一侧，操控台5位于固定台3的一侧，多个固定杆4都固定在固定台3上，上挡板6固定在搅拌机构2与固定杆4上，电机7固定在上挡板6的顶部，连接架8连接搅拌机构2与固定台3，多个支撑架9都连接在搅拌机构2的底部，其中：搅拌机构2包括下固定桶10、搅拌桶11、上固定桶12、旋转台13、搅拌杆14，搅拌桶11固定在下固定桶10内，上固定桶12位于下固定桶10的上方，旋转台13固定在上固定桶12的底部，多个搅拌杆14都固定在旋转台13上。

下固定桶10的底部设有连接块15，下固定桶安装在底板上更加方便。

上固定桶12的顶部设有连接杆16，上固定桶固定在上挡板上更加牢固。

底板1上设有安装槽17，安装搅拌机构、固定台、操控台更加快速。

上挡板6上设有多个固定螺丝18，上挡板固定在固定杆上不容易脱落。

本实用新型的工作原理如下：搅拌机构、固定台、操控台都安装在底板上，固定杆固定在固定台上用于支撑上挡板让固定杆支撑上挡板更加稳定，下固定桶通过支撑架固定在底板上，上固定桶固定在上挡板的底部，开始工作后，将胶黏剂放置在搅拌桶内，搅拌桶开始在下固定桶内旋转，这时旋转台也会在上固定桶开始旋转从而带动搅拌杆在搅拌桶内对胶黏剂进行旋转搅拌，当搅拌完成后，搅拌桶和旋转台都会通知旋转，这样通过全程机械化提高了胶黏剂搅拌装置的工作速度，搅拌得到的胶黏剂的质量也得到了提高，工作人员可以通过拆下搅拌桶进行单独清洗，让胶黏剂搅拌装置的清洗变得更加方便，搅拌机构的固定也变得更加牢固，不容易在工作时因为旋转过快而被损坏。连接架用于连接下固定桶和固定台，让下固定桶固定在底板上更加牢固，电机为胶黏剂搅拌装置的工作提供了动力，工作人员可以通过位于固定台一侧的操控台来控制胶黏剂搅拌装置的工作，让胶黏剂搅拌装置的使用变得更加方便。

以上所述的具体实施例，对本实用新型的解决的技术问题、技术方案和有益效果进行了进一步详细说明，所应理解的是，以上所述仅为本实用新型的具体实施例而已，并不用于限制本实用新型，凡在本实用新型的精神和原则之内，所做的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内。
