一种多级袋式除尘器的制作方法

本发明属于袋式除尘器技术领域，具体涉及一种多级袋式除尘器。

背景技术：

袋式除尘器是一种干式滤尘装置。它适用于捕集细小、干燥、非纤维性粉尘。滤袋采用纺织的滤布或非纺织的毡制成，利用纤维织物的过滤作用对含尘气体进行过滤，当含尘气体进入袋式除尘器后，颗粒大、比重大的粉尘，由于重力的作用沉降下来，落入灰斗，含有较细小粉尘的气体在通过滤料时，粉尘被阻留，使气体得到净化。但是现有的袋式除尘器大多结构单一固定，除尘方式单一，运行一段时间后，随着收尘袋的老化，很容易产生堵塞，导致粉尘排放浓度多数不达标，不利于广泛的推广和普及。

技术实现要素：

本发明的目的在于提供一种多级袋式除尘器，结构设计简单合理，操作方便，便于调节，多级多方式除尘，除尘效果好，安全稳定，适用范围广，以解决上述背景技术中提出的问题。

为实现上述目的，本发明提供如下技术方案：一种多级袋式除尘器，包括壳体，包括壳体，所述壳体的内部形成一安装腔体，所述安装腔体内连接有一隔板，所述隔板将所述安装腔体分割成第一除尘腔室和第二除尘腔室，且第一除尘腔室的一侧固定连接有进气管，所述第一除尘腔室的内部固定有安装板，且安装板的表面活动安装有滤袋本体，还包括喷气管，所述喷气管固定于所述第一除尘腔室的内壁上，且位于所述滤袋本体的上方，所述喷气管连接气泵，气泵固定于所述第一除尘腔室的外侧壁上，所述气泵的输出端与喷气管一端连接处安装有电磁脉冲阀，所述第一除尘腔室的底端设有带卸灰阀的灰斗，且第一除尘腔室的顶部嵌装有抽风机，所述抽风机连接第一出气管，第一出气管上设置有三通阀，还包括连接管，所述连接管与三通阀连接，且所述连接管伸入第二除尘腔室内部底端，所述第二除尘腔室的底端设置有出水口，顶端设置有注水口，所述出水口上设置有出水控制阀，所述第二除尘腔室的顶部还焊接有第二出气管，还包括可拆卸吸湿组件，所述可拆卸吸湿组件设置于所述第二出气管的底端上。

优选的，所述壳体的底部拐角处对称安装有四组支腿，且支腿的底部粘贴有带防滑螺纹的橡胶垫片。

优选的，所述第一除尘腔室上铰接有检修门，检修门上连接有密封垫片，且第二除尘腔室的一侧设有带刻度的观察窗。

优选的，所述进气管的端部焊接有法兰盘，且滤袋本体的内部设有龙骨。

优选的，所述抽风机的底部安装有风罩，且第一出气管和第二出气管的端部均安装带过滤布的滤板。

优选的，所述可拆卸吸湿组件包括不锈钢制成的网状盒体，且盒体的内部填充有活性炭、吸湿海绵和硅藻泥。

优选的，所述壳体的正面还安装有带m89c51单片机的控制仪本体，且控制仪本体通过导线分别与电磁脉冲阀、抽风机和三通阀电性连接。

与现有技术相比，本发明的有益效果是：

通过第一除尘腔室和第二除尘腔室利用连接管配合三通阀连通与闭合可以实现该除尘器进行单级或者多级除尘操作，同时第一除尘腔室为袋式除尘，第二除尘腔室内为水浴除尘，除尘效果突出的同时也能保证除尘后粉尘排放浓度达标，利用可拆卸吸湿组件可以在水浴除尘时吸附气体中带有的湿气水分，水龙头和注水管可以方便对第二除尘腔室内的液体进行更换。

附图说明

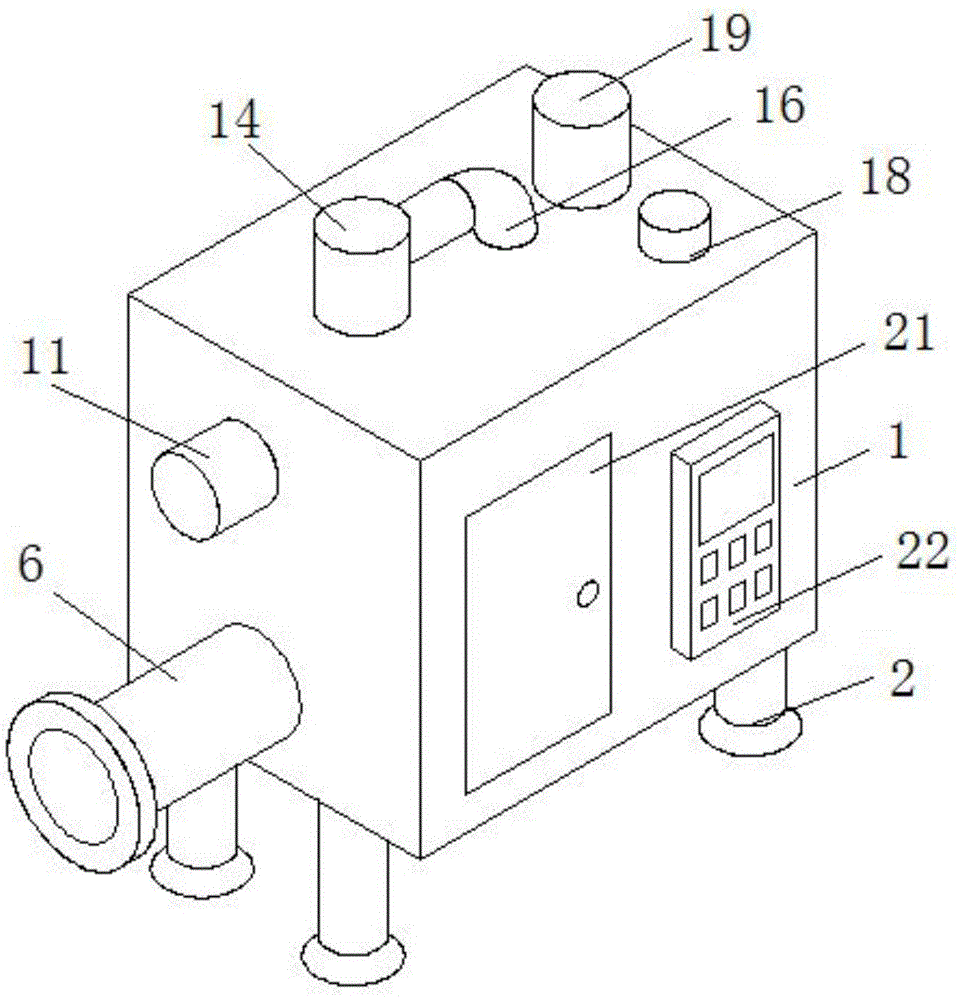

图1为本发明的结构示意图；

图2为本发明的平面剖视图。

图中：1壳体、2支腿、3隔板、4第一除尘腔室、5第二除尘腔室、6进气管、7灰斗、8安装板、9滤袋本体、10喷气管、11储气罐、12电磁脉冲阀、13抽风机、14第一出气管、15三通阀、16连接管、17出水控制阀、18注水管、19第二出气管、20可拆卸吸湿组件、21检修门、22控制仪本体。

具体实施方式

下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。基于本发明中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本发明保护的范围。

本发明提供了如图1-2所示的一种多级袋式除尘器，包括壳体1，所述壳体1的底部端角上设置有支腿2，且支腿2的底部粘贴有带防滑螺纹的橡胶垫片，所述壳体1的内部形成一安装腔体，所述安装腔体内连接有一隔板3，所述隔板3将所述安装腔体分割成第一除尘腔室4和第二除尘腔室5，且第一除尘腔室4的一侧固定连接有进气管6，所述第一除尘腔室4上铰接有检修门21，检修门21上连接有密封垫片，且第二除尘腔室5的一侧设有带刻度的观察窗，所述第一除尘腔室4的内部固定有安装板8，且安装板8的表面活动安装有滤袋本体9，所述进气管6的端部焊接有法兰盘，且滤袋本体9的内部设有龙骨，还包括喷气管10，所述喷气管10固定于所述第一除尘腔室4的内壁上，且位于所述滤袋本体9的上方，所述喷气管10连接气泵11，气泵11固定于所述第一除尘腔室4的外侧壁上，所述气泵11的输出端与喷气管10一端连接处安装有电磁脉冲阀12，所述第一除尘腔室4的底端设有带卸灰阀的灰斗7，且第一除尘腔室4的顶部嵌装有抽风机13，所述抽风机13连接第一出气管14，第一出气管上设置有三通阀15，还包括连接管16，所述连接管16与三通阀15连接，且所述连接管16伸入第二除尘腔室5内部底端，所述第二除尘腔室5的底端设置有出水口，顶端设置有注水口18，所述出水口上设置有出水控制阀17，出水控制阀为水龙头，或是其他现有的结构，所述第二除尘腔室5的顶部还焊接有第二出气管19，还包括可拆卸吸湿组件20，所述可拆卸吸湿组件20设置于所述第二出气管19的底端上。

所述可拆卸吸湿组件20包括不锈钢制成的网状盒体，且盒体的内部填充有活性炭、吸湿海绵和硅藻泥，同时吸湿组件20利用螺丝固定在壳体1上。

所述抽风机13的底部安装有风罩，且第一出气管14和第二出气管19的端部均安装带过滤布的滤板，所述壳体1的正面还安装有带m89c51单片机的控制仪本体22，且控制仪本体22通过导线分别与电磁脉冲阀12、抽风机13和三通阀15电性连接。

工作原理：使用时，含尘气体通过进气管6进入壳体1中的第一除尘腔室4内，然后含尘气体中的粉尘在抽风机13的作用下跟随气流上升被滤袋本体9吸附阻挡，净化后的气体再进入第一出气管14排出壳体，当袋式除尘器运行一段时间或者滤袋本体阻力达到设定值的时候，利用储气罐11和喷气管10配合电磁脉冲阀12可以对滤袋本体9进行清理，而长时间除尘操作导致排放标准不达标的时候，可以控制三通阀15，把第一除尘腔室4内净化后的气体利用连接管16通入第二除尘腔室5内的液体中，利用水浴除尘的方式进一步对气体进行除尘操作，最后除尘后的气体从第二出气管19排出壳体1，同时会利用可拆卸吸湿组件20吸除气体中带有的湿气水分。
