一种磨煤机清沙装置的制作方法

1.本实用新型涉及磨煤机技术领域，特别是一种磨煤机清沙装置。


背景技术：

2.磨煤机是将煤块破碎并磨成煤粉的机械，它是煤粉炉的重要辅助设备，有立式磨粉机、高压悬辊磨、中速微粉磨、超压梯形磨、雷蒙磨等型号，磨煤过程是煤被破碎及其表面积不断增加的过程，要增加新的表面积，必须克服固体分子间的结合力，因而需消耗能量，煤在磨煤机中被磨制成煤粉，主要是通过压碎、击碎和研碎三种方式进行，其中压碎过程消耗的能量最省，研碎过程最费能量，各种磨煤机在制粉过程中都兼有上述的两种或三种方式，但以何种为主则视磨煤机的类型而定，随着磨煤机内积沙的增多，磨煤机出力不断下降，机组带负荷能力不断受限，严重时燃烧不稳火检闪烁、磨组跳闸，影响锅炉的安全稳定运行，同时，磨内积沙时对磨煤机的磨损比较严重，从而缩短了磨煤机的使用寿命，为此提出一种磨煤机清沙装置。


技术实现要素：

3.本部分的目的在于概述本实用新型的实施例的一些方面以及简要介绍一些较佳实施例。在本部分以及本技术的说明书摘要和实用新型名称中可能会做些简化或省略以避免使本部分、说明书摘要和实用新型名称的目的模糊，而这种简化或省略不能用于限制本实用新型的范围。
4.鉴于现有的磨煤机中存在的问题，提出了本实用新型。
5.因此，本实用新型所要解决的问题在于如何解决磨煤机清沙的问题。
6.为解决上述技术问题，本实用新型提供如下技术方案：一种磨煤机清沙装置，其包括，清理机构，包括磨煤机外壳、设置于所述磨煤机外壳内部下方的清理组件，以及设置于所述磨煤机外壳下方的收集箱；送风机构，包括与所述磨煤机外壳相连通的进风管、设置于所述进风管一端的连接阀、与所述连接阀相连通的加热风机，以及与所述加热风机相连通的一次风母管。
7.作为本实用新型所述磨煤机清沙装置的一种优选方案，其中：所述磨煤机外壳两侧设置有支撑腿，所述支撑腿底端设置有支撑垫。
8.作为本实用新型所述磨煤机清沙装置的一种优选方案，其中：所述磨煤机外壳底部形成有倒斗并预留有排沙口，所述排沙口通过排沙管与所述收集箱相连通，所述排沙管设置有开关蝶阀。
9.作为本实用新型所述磨煤机清沙装置的一种优选方案，其中：所述清理组件包括传动箱，以及设置于所述磨煤机外壳外侧的传动电机。
10.作为本实用新型所述磨煤机清沙装置的一种优选方案，其中：所述传动箱通过连接杆固定于所述磨煤机外壳内壁，所述传动箱内设置有相互啮合的第一锥齿轮和第二锥齿轮，所述第一锥齿轮和所述第二锥齿轮分别与第一转动轴和第二转动轴的一端固定连接。
11.作为本实用新型所述磨煤机清沙装置的一种优选方案，其中：所述第一转动轴和第二转动轴的轴体分别通过轴承固定于所述传动箱箱体。
12.作为本实用新型所述磨煤机清沙装置的一种优选方案，其中：所述磨煤机外壳的外壁设置有安装板，所述传动电机放置于所述安装板上端面，所述传动电机的输出端贯穿所述磨煤机外壳与所述第一转动轴的另一端传动连接。
13.作为本实用新型所述磨煤机清沙装置的一种优选方案，其中：所述第二转动轴的另一端竖直向下延伸至所述倒斗内。
14.作为本实用新型所述磨煤机清沙装置的一种优选方案，其中：所述第二转动轴的另一端周向设置有若干个清洁杆，所述若干个清洁杆底端贴合于所述倒斗内侧面，所述清洁杆的底端设置有刷毛，所述清洁杆的杆体弯曲向内设置。
15.作为本实用新型所述磨煤机清沙装置的一种优选方案，其中：所述一次风母管上设置有开关阀门。
16.本实用新型有益效果为：通过送风机构将磨煤机外壳内部的煤粉送入炉膛，使磨煤机本体可空载运行进行甩沙，清理机构再配合磨煤机外壳底部的倒斗将掉下的积沙清扫入收集箱中，不仅减少了工作人员对磨煤机进行检修和维护的工作量，而且降低了磨煤机发生故障的机率，防止积沙长期对磨煤机的内壁磨损导致磨煤机的使用寿命缩短。
附图说明
17.为了更清楚地说明本实用新型实施例的技术方案，下面将对实施例描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本实用新型的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动性的前提下，还可以根据这些附图获得其它的附图。其中：

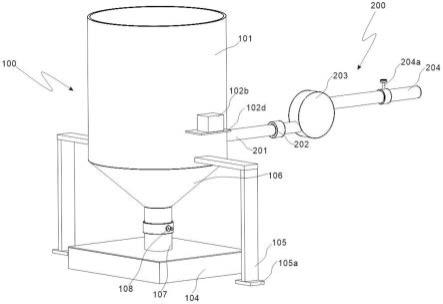

18.图1为磨煤机清沙装置的整体直观图。
19.图2为磨煤机清沙装置除去清洁杆后的剖视图。
20.图3为磨煤机清沙装置中清理组件的结构示意图。
21.图4为磨煤机清沙装置中清理组件与倒斗配合的结构示意图。
具体实施方式
22.为使本实用新型的上述目的、特征和优点能够更加明显易懂，下面结合说明书附图对本实用新型的具体实施方式做详细的说明。
23.在下面的描述中阐述了很多具体细节以便于充分理解本实用新型，但是本实用新型还可以采用其他不同于在此描述的其它方式来实施，本领域技术人员可以在不违背本实用新型内涵的情况下做类似推广，因此本实用新型不受下面公开的具体实施例的限制。
24.其次，此处所称的“一个实施例”或“实施例”是指可包含于本实用新型至少一个实现方式中的特定特征、结构或特性。在本说明书中不同地方出现的“在一个实施例中”并非均指同一个实施例，也不是单独的或选择性的与其他实施例互相排斥的实施例。
25.实施例1
26.参照图1～3，为本实用新型第一个实施例，该实施例提供了一种磨煤机清沙装置，磨煤机清沙装置包括清理机构100和送风机构200。
27.具体的，清理机构100，包括磨煤机外壳101、设置于磨煤机外壳101内部下方的清理组件102、设置于磨煤机外壳101内部上方的磨煤机本体103，以及设置于磨煤机外壳101下方的收集箱104；存积在磨煤机外壳101内部的沙子比煤粉重，所以一次风不能将沙子吹入炉膛，越来越多的沙子存积于磨煤机本体103的磨盘上无法正常排出，可通过空载运作磨煤机本体103，然后清理组件102将被离心力甩出的沙子清扫进入收集箱104中。
28.较佳的，送风机构200，包括与磨煤机外壳101相连通的进风管201、设置于进风管201一端的连接阀202、与连接阀202相连通的加热风机203，以及与加热风机203相连通的一次风母管204；加热风机203吹出的热风可将磨煤机外壳101内部被磨煤机本体103磨碎的煤粉吹入炉膛，剩余无法吹入炉膛的沙子。
29.优选的，磨煤机外壳101两侧设置有支撑腿105，支撑腿105底端设置有支撑垫105a；支撑腿105和底端的支撑垫105a用于平稳支撑磨煤机外壳101。
30.在使用时，当需要对磨煤机外壳101内部的积沙进行清理时，通过外设控制器打开加热风机203，加热风机203吹出的热风顺着进风管201进入磨煤机外壳101内部将被磨煤机本体103磨碎的煤粉带走，接着通过外设控制器关闭加热风机203，停止进风，磨煤机外壳101内部的沙子大部分落入磨煤机本体103的磨盘上，接着空载运行磨煤机本体103，磨煤机本体103磨盘上的沙子在离心力的作用下被甩离磨煤机本体103并落入磨煤机外壳101底部被清理组件102清扫进入收集箱104中。
31.实施例2
32.参照图1～4，为本实用新型第二个实施例，本实施例基于上一个实施例。
33.具体的，磨煤机外壳101底部形成有倒斗106并预留有排沙口106a，排沙口106a通过排沙管107与收集箱104相连通，排沙管107设置有开关蝶阀108；磨煤机外壳101底部形成的倒斗106有利于收集被磨煤机本体103甩落的沙子。
34.较佳的，清理组件102包括传动箱102a，以及设置于磨煤机外壳101外侧的传动电机102b。
35.优选的，传动箱102a通过连接杆102c固定于磨煤机外壳101的内壁，传动箱102a内设置有相互啮合的第一锥齿轮102a-1和第二锥齿轮102a-2，第一锥齿轮102a-1和第二锥齿轮102a-2分别与第一转动轴102a-3和第二转动轴102a-4的一端固定连接。
36.较佳的，第一转动轴102a-3和第二转动轴102a-4的轴体分别通过轴承102a-5固定于传动箱102a箱体；由于第一转动轴102a-3和第二转动轴102a-4的轴体固定于轴承102a-5内环，所以第一转动轴102a-3和第二转动轴102a-4转动时不影响传动箱102a的密封，密封状态的传动箱102a减少了煤粉和沙子对传动箱102a内部器件的影响。
37.优选的，磨煤机外壳101的外壁设置有安装板102d，传动电机102b放置于安装板102d上端面，传动电机102b的输出端贯穿磨煤机外壳101与第一转动轴102a-3的另一端传动连接；开启传动电机102b，传动电机102b带动第一转动轴102a-3开始转动，第一转动轴102a-3带动传动箱102a内的第一锥齿轮102a-1开始转动，第一锥齿轮102a-1带动第二锥齿轮102a-2转动，第二锥齿轮102a-2带动第二转动轴102a-4开始转动。
38.较佳的，第二转动轴102a-4的另一端竖直向下延伸至倒斗106底端。
39.优选的，第二转动轴102a-4的另一端周向设置有若干个清洁杆102a-6，若干个清洁杆102a-6底端贴合于倒斗106内侧面，清洁杆102a-6的底端设置有刷毛，清洁杆102a-6的
杆体弯曲向内设置；第二转动轴102a-4的转动带动若干个清洁杆102a-6的转动，若干个清洁杆102a-6底端的刷毛可对倒斗106内侧面上沉积的沙子进行清扫，清洁杆102a-6弯曲向内设置的杆体有利于快速将沙子通过排沙口106a进入排沙管107，打开排沙管107上的开关蝶阀108，使沙子顺着排沙管107进入收集箱104收集起来。
40.较佳的，一次风母管204上设置有开关阀门204a。
41.在使用时，当需要对磨煤机外壳101内部的积沙进行清理时，通过外设控制器打开加热风机203，加热风机203吹出的热风顺着进风管201进入磨煤机外壳101内部将被磨煤机本体103磨碎的煤粉带走，接着通过外设控制器关闭加热风机203，并关闭开关阀门204a，停止进风，磨煤机外壳101内部的沙子大部分落入磨煤机本体103的磨盘上，接着空载运行磨煤机本体103，磨煤机本体103磨盘上的沙子在离心力的作用下被甩离磨煤机本体103并落入磨煤机外壳101底部倒斗106的内侧面，开启传动电机102b，传动电机102b带动第一转动轴102a-3开始转动，第一转动轴102a-3带动传动箱102a内的第一锥齿轮102a-1开始转动，第一锥齿轮102a-1带动第二锥齿轮102a-2转动，第二锥齿轮102a-2带动第二转动轴102a-4开始转动，第二转动轴102a-4的转动带动若干个清洁杆102a-6的转动，若干个清洁杆102a-6底端的刷毛可对倒斗106内侧面上沉积的沙子进行清扫，清洁杆102a-6弯曲向内设置的杆体有利于快速将沙子通过排沙口106a进入排沙管107，打开排沙管107上的开关蝶阀108，使沙子顺着排沙管107进入收集箱104收集起来。
42.应说明的是，以上实施例仅用以说明本实用新型的技术方案而非限制，尽管参照较佳实施例对本实用新型进行了详细说明，本领域的普通技术人员应当理解，可以对本实用新型的技术方案进行修改或者等同替换，而不脱离本实用新型技术方案的精神和范围，其均应涵盖在本实用新型的权利要求范围当中。
