一种一体化摄像头分辨率测试台的制作方法

本实用新型涉及摄像头测试设备领域，尤其涉及一种一体化分辨率测试台。

背景技术：

车载摄像头是一种安装在汽车上，其能够实时呈现视频和音频的功能，从而为我们交通事故的处理和定位提供了更科学的依据，让我们的财产和人生安全得到了充分的保障，车载摄像头包括重要的摄像组成部分镜头模组。

在摄像头组装完成后，出厂前需对摄像头进行终检，终检过程的重要指标是摄像头的分辨率是否达标，现有的测试工序是将标准样件放置在治具内，然后人工挪动分辨率图板，使得摄像头对准分辨率图板的中心，但是这种定位方式无法保证工装与测试图卡准确的成90度夹角，而且需工作人员经常手动调节测试图卡，不仅费时费力，而且精度不高，因此如何能够准确快速的测试摄像头分辨率成为了本领域技术人员亟待解决的问题。

技术实现要素：

本实用新型所要解决的技术问题是克服现有技术中存在的不足，提供了一种一体化分辨率测试台。

本实用新型是通过以下技术方案予以实现：一种一体化摄像头分辨率测试台，包括操作平台、图卡调节机构、固定治具以及显示器，图卡调节机构与操作平台的前侧垂直固定连接，固定治具与操作平台的中部垂直固定连接，显示器通过调节支架与操作平台相连接，其中，

图卡调节机构包括机架、分辨率图板、x向调节单元以及与x相调节单元相垂直的y向调节单元，x相调节单元包括第一步进电机、第一丝杆、第一螺母基座、第一滑杆以及第一滑块，第一步进电机与机架右端固定连接，第一丝杆和第一滑杆相平行，第一滑杆的两端与机架固定连接，第一滑块与第一滑杆滑动连接，第一步进电机驱动第一丝杆转动，第一螺母基座与第一丝杆相配合，第一螺母基座和第一滑块的外侧与分辨率图板固定连接，y向调节单元包括第二步进电机、第二丝杆、第二螺母基座、第二滑杆以及第二滑块，第二步进电机与机架右端固定连接，第二丝杆和第二滑杆相平行，第二滑杆的两端与机架固定连接，第二滑块与第二滑杆滑动连接，第二步进电机驱动第二丝杆转动，第二螺母基座与第二丝杆相配合，第二螺母基座和第二滑块的外侧与分辨率图板固定连接；

固定治具包括固定支架以及与固定支架上端固定连接的夹块，夹块的上部开设有放置摄像头的凹槽，夹块上开设有圆形通孔，圆形通孔内设有激光器，激光器的中心点与摄像头的中心点处于同一水平面。

根据上述技术方案，优选地，分辨率图板上图设有中心点以及标记点，标记点与分辨率图板上的中心点处于同一水平面，标记点到中心点的距离与激光器到摄像头的中心点距离相同。

根据上述技术方案，优选地，夹块通过螺栓与固定支架固定连接。

本实用新型的有益效果是：夹块通过螺栓与固定支架固定连接，从而便于工作人员更换夹块，用于测试更多型号的摄像头；工作人员通过调节本实用新型中的x向调节单元以及与x相调节单元相垂直的y向调节单元，则能够快速准确的将摄像头的中心点对准分辨率图板的中心，有效替代人工，从而实现准确快速的测试摄像头分辨率。

附图说明

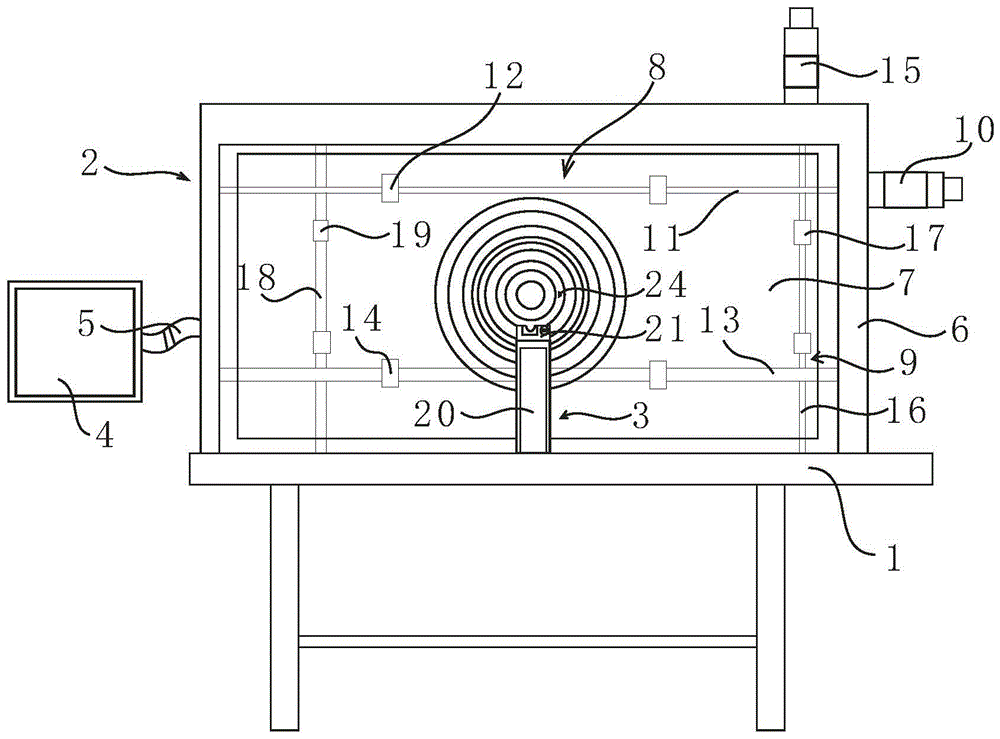

图1示出了根据本实用新型的实施例的主视结构示意图。

图2示出了根据本实用新型的实施例的侧视结构示意图。

图3示出了根据本实用新型的固定治具的正视结构示意图。

图中：1、操作平台；2、图卡调节机构；3、固定治具；4、显示器；5、调节支架；6、机架；7、分辨率图板；8、x向调节单元；9、y向调节单元；10、第一步进电机；11、第一丝杆；12、第一螺母基座；13、第一滑杆；14、第一滑块；15、第二步进电机；16、第二丝杆；17、第二螺母基座；18、第二滑杆；19、第二滑块；20、固定支架；21、夹块；22、凹槽；23、激光器；24、标记点。

具体实施方式

为了使本技术领域的技术人员更好地理解本实用新型的技术方案，下面结合附图和最佳实施例对本实用新型作进一步的详细说明。

如图所示，本实用新型提供了一种一体化摄像头分辨率测试台，包括操作平台1、图卡调节机构2、固定治具3以及显示器4，图卡调节机构2与操作平台1的前侧垂直固定连接，固定治具3与操作平台1的中部垂直固定连接，显示器4通过调节支架5与操作平台1相连接，便于不同身高的工作人员调节显示器4至合适的方向和高度，其中，

图卡调节机构2包括机架6、分辨率图板7、x向调节单元8以及与x相调节单元相垂直的y向调节单元9，x相调节单元包括第一步进电机10、第一丝杆11、第一螺母基座12、第一滑杆13以及第一滑块14，第一步进电机10与机架6右端固定连接，第一丝杆11和第一滑杆13相平行，第一滑杆13的两端与机架6固定连接，第一滑块14与第一滑杆13滑动连接，第一步进电机10驱动第一丝杆11转动，第一螺母基座12与第一丝杆11相配合，第一螺母基座12和第一滑块14的外侧与分辨率图板7固定连接，y向调节单元9包括第二步进电机15、第二丝杆16、第二螺母基座17、第二滑杆18以及第二滑块19，第二步进电机15与机架6的右端固定连接，第二丝杆16和第二滑杆18相平行，第二滑杆18的两端与机架6固定连接，第二滑块19与第二滑杆18滑动连接，第二步进电机15驱动第二丝杆16转动，第二螺母基座17与第二丝杆16相配合，第二螺母基座17和第二滑块19的外侧与分辨率图板7固定连接，工作人员通过调节x向调节单元8以及与x相调节单元相垂直的y向调节单元9，则能够快速准确的将摄像头的中心点对准分辨率图板7的中心，有效替代人工，从而实现准确快速的测试摄像头分辨率；

固定治具3包括与操作平台1固定连接的固定支架20以及与固定支架20的上端固定连接的夹块21，夹块21的上部开设有放置摄像头的凹槽22，夹块21上开设有圆形通孔，圆形通孔内设有激光器23，激光器23的中心点与摄像头的中心点处于同一水平面，其中夹块21通过螺栓与固定支架20的上端固定连接，便于工作人员快速更换夹块21，用于测试更多型号的摄像头，并且通过激光器23投射在分辨率图板7上，便于工作人员快速将摄像头中心调节至中心点范围，提高对中速度。

根据上述实施例，优选地，分辨率图板7上图设有中心点以及标记点24，标记点24与分辨率图板7上的中心点处于同一水平面，标记点24到中心点的距离与激光器23到摄像头的中心点距离相同，当激光器23的中心点与标记点24重合时，则表示摄像头的中心点已经与分辨率入班的中心点重合，便于工作人员快速观察调节。

根据上述实施例，优选地，夹块21通过螺栓与固定支架20上部固定连接，便于工作人员快速拆卸更换夹块21。

本实用新型的有益效果是：夹块21通过螺栓与固定支架20固定连接，从而便于工作人员更换夹块21，用于测试更多型号的摄像头；工作人员通过调节本实用新型中的x向调节单元8以及与x相调节单元相垂直的y向调节单元9，则能够快速准确的将摄像头的中心点对准分辨率图板7的中心，有效替代人工，从而实现准确快速的测试摄像头分辨率。

以上所述仅是本实用新型的优选实施方式，应当指出，对于本技术领域的普通技术人员来说，在不脱离本实用新型原理的前提下，还可以做出若干改进和润饰，这些改进和润饰也应视为本实用新型的保护范围。
